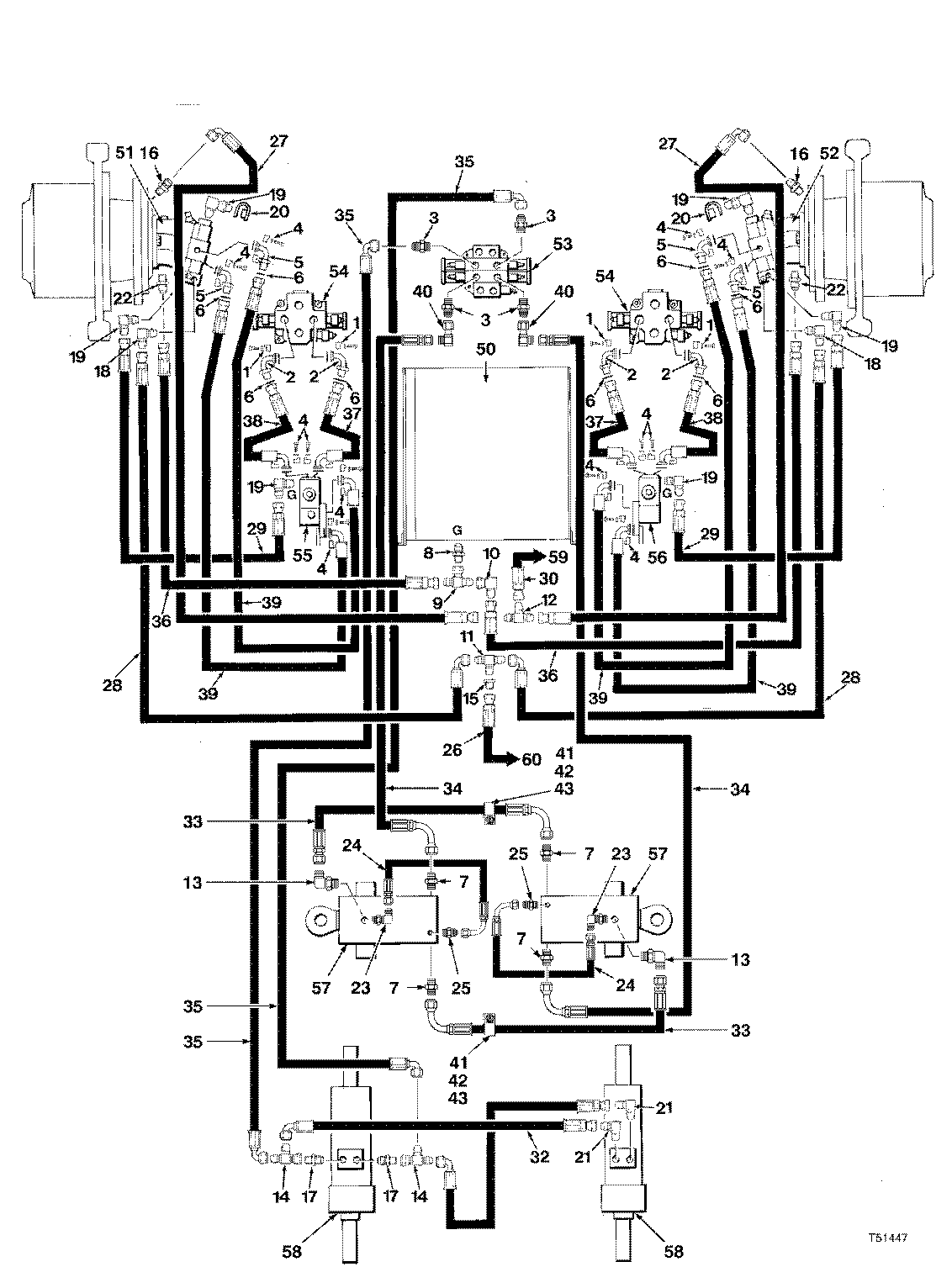

HYDRAULIC SYSTEM LOWER FRAME WORK LINES ( 977026 - ) 2000-204/12 [2000-204/12]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	811168000	4	FLANGE KIT -	-
2	700794700	4	Tube	-
3	811562400	4	Adapter Fitting	-
4	700620700	12	FLANGE KIT -	-
5	700734300	4	TUBE -	-
6	811494600	8	O-RING -	-
7	811561500	4	ADAPTER -	-
8	810070000	1	FITTING 1/2 MJIC 1/2	-
9	810579400	1	TEE-JIC/JIC/JIC -	-
10	810433800	1	ELBOW-90 DEG.	-
11	810952600	1	TEE	-
12	810943600	1	TEE -	-
13	811465000	2	ELBOW-90 DEG. -	-
14	811648000	2	Tee Fitting	-
15	810568200	1	Fitting	-
16	811329600	2	Adapter Fitting	-
17	811688900	2	FITTING -	-
18	810280500	2	ELBOW-90 DEG. -	-
19	810917500	6	Elbow Fitting	-
20	810626000	2	CAP -	-
21	811460600	2	ELBOW-90 DEG. -	-
22	811594100	2	Adapter Fitting	-
23	810980600	2	Elbow Fitting	-
24	811661600	2	HOSE-HYD*0.25X23 -	-
25	810334300	2	ADAPTER	-
26	811415900	1	HOSE-HYD*0.25X210 -	-
27	811693700	2	HOSE-HYD*0.25X91 -	-
28	810763000	2	HOSE-HYD*0.38X68 -	-
29	811411400	2	HOSE-HYD*0.25X50 -	-
30	811415400	1	HOSE-HYD*0.25X175 -	-
32	811682900	2	HOSE-HYD*0.50X66 -	-
33	F120277	2	HOSE-HYD*.50 X 59 - FROM CE9827	-
34	811683000	2	HOSE-HYD*0.50X88 -	-
35	811683100	2	HOSE-HYD*0.50X118 -	-
36	810857800	2	HOSE-HYD*0.50X87	-
37	811713700	2	HOSE-HYD*1.00X24 -	-
38	811713800	2	HOSE-HYD*1.00X19 -	-
39	811714500	4	HOSE-HYD*1.00X55 -	-
40	811464200	2	ELBOW-90 DEG. -	-
41	810781100	2	CLAMP*13/16 -	-
42	810087500	2	HEX NUT 3/8-16 UNC	-
43	810309800	2	FLAT WASHER 3/8 - HARDENED	-
50	-------	1	O-RING	-
51	-------	1	O-RING	-
52	-------	1	O-RING	-
53	-------	1	O-RING	-
54	-------	2	O-RING	-
55	-------	1	O-RING	-
56	-------	1	O-RING	-
57	-------	2	O-RING	-
58	-------	2	O-RING	-
59	-------	1	O-RING	-
60	-------	1	O-RING	-
-	-	1	Part 54	-

HYDRAULIC SYSTEM LOWER FRAME WORK LINES ( 977026 - ) 2000-204/12 [2000-204/12]

Нет текстового описания
