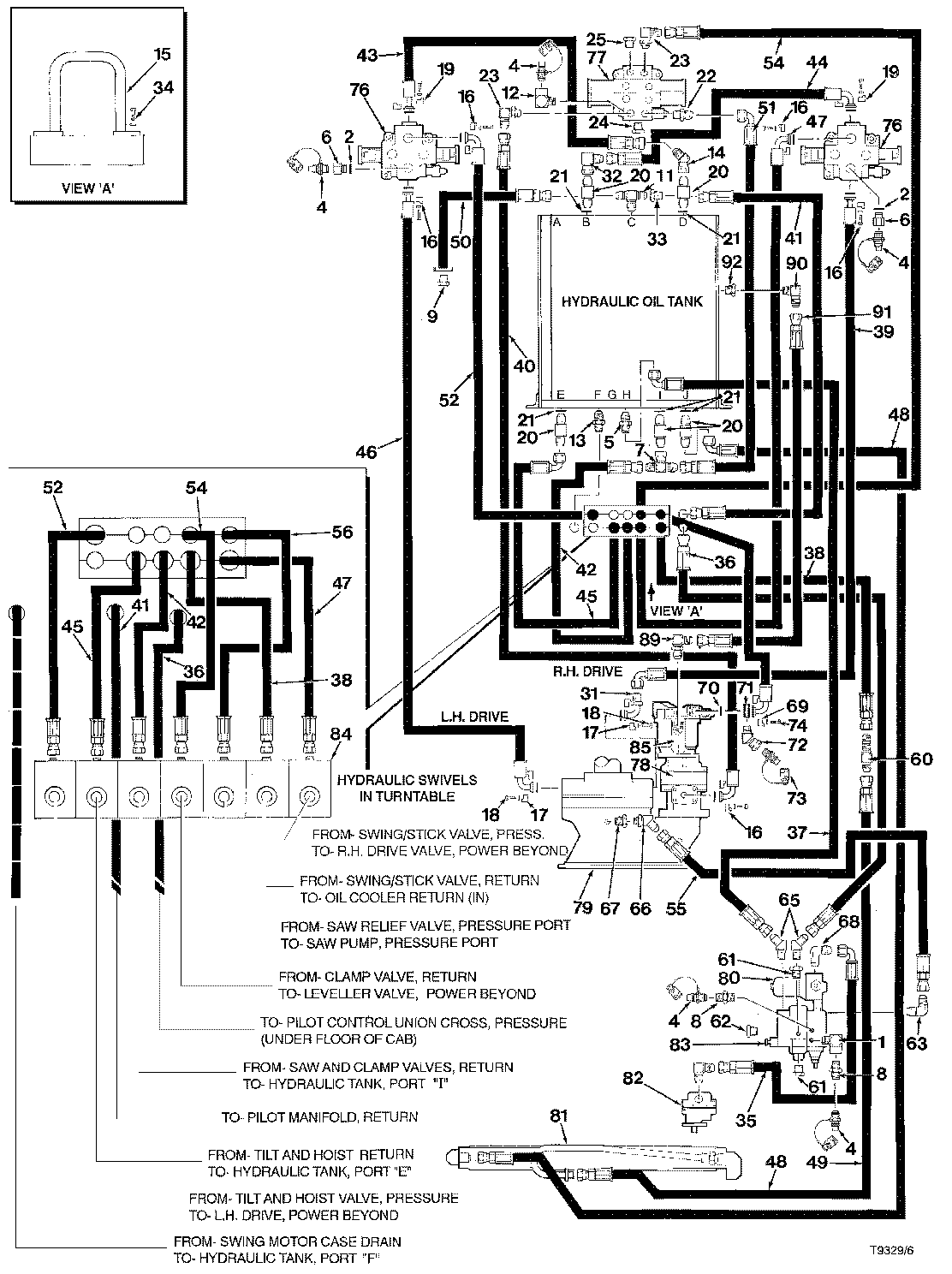

HYDRAULIC SYSTEM LOWER FRAME PRESSURE & RETURN ( 55601 - ) 2000-203/10 [2000-203/10]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	810420700	1	ELBOW-90 DEG. -	-
2	810617600	2	O-RING -	-
4	700578000	5	COUPLER-TEST -	-
5	810070000	1	FITTING 1/2 MJIC 1/2	-
6	810374000	2	FITTING -	-
7	810399600	1	TEE	-
8	---------	1	FELLING HEAD	-
9	811438500	1	Plug	-
11	810471500	1	TEE -	-
12	810420700	1	ELBOW-90 DEG. -	-
13	810115800	1	FITTING 3/4 MJIC 3/4	-
14	810441800	1	ELBOW-45 DEG.	-
15	700864900	1	CLAMP -	-
16	811168000	5	FLANGE KIT -	-
17	700620700	2	FLANGE KIT -	-
18	811058300	8	BOLT*M12X1.75-40 -	-
19	811621800	2	FLANGE KIT -	-
20	700591700	5	Check Valve	-
21	840547100	5	O-RING -	-
22	810424400	1	ELBOW, 90 DEG	-
23	811437600	1	ELBOW-90 -	-
24	810381800	2	PLUG	-
25	810370500	1	Plug	-
31	700734300	1	TUBE -	-
32	810489900	1	ELBOW-90 DEG. -	-
33	810471600	1	FITTING MJIC/FJIC -	-
34	810868600	2	BOLT*1/2-13UNCX3/4 -	-
35	811164800	1	HOSE-HYD*0.50X26 -	-
36	811686300	1	HOSE-HYD*0.5X225 -	-
37	811693900	1	HOSE-HYD*0.50X116 -	-
38	811687100	1	HOSE-HYD*1.00X160C -	-
39	811713600	1	HOSE-HYD*1.00X80 -	-
40	811721400	1	HOSE-HYD*0.75X130C -	-
41	811693200	1	HOSE-HYD*0.5X200 -	-
42	811693100	1	HOSE-HYD*1.00X116C -	-
43	811695700	1	HOSE-HYD*1.00X24 -	-
44	811695900	1	HOSE-HYD*1.00X29 -	-
45	811721300	1	HOSE-HYD*1.00X124 -	-
46	811713500	1	HOSE-HYD*1.00X83 -	-
47	811681600	1	Hydraulic Hose	-
48	811894400	1	HOSE-HYD*1.00X210 -	-
49	811894500	1	HOSE-HYD*1.00 X 120 -	-
50	810357000	1	HOSE ASSEMBLY (SKIDDER,GRAPPLE)	-
51	811696400	1	HOSE-HYD*1.00X68 -	-
52	811681500	1	HOSE-HYD*1.00X138C -	-
54	811721100	1	HOSE-HYD*0.75X155C -	-
55	811089000	1	HOSE-HYD*0.25X60 -	-
56	811693500	1	HOSE-HYD*0.75X185C -	-
60	810569900	1	ADAPTER -	-
61	810062600	2	PLUG	-
62	810583800	1	PLUG -	-
63	810057600	1	ELBOW-90 DEG. -	-
65	810390700	2	ELBOW-45 DEG. -	-
66	810577900	1	ELBOW-45 DEG. -	-
67	841839800	1	FITTING -	-
68	810112100	1	ELBOW-90 DEG.	-
69	811168000	1	FLANGE KIT -	-
70	811064700	1	O-RING -	-
71	700490600	1	PLATE -	-
72	810244000	1	ELBOW-45 DEG. -	-
73	700578000	1	COUPLER-TEST -	-
74	810080600	4	BOLT*3/8-16UNCX2-1/4 -	-
76	-------	2	O-RING	-
77	-------	1	O-RING	-
78	-------	1	O-RING	-
79	-------	1	O-RING	-
80	-------	1	O-RING	-
81	-------	1	O-RING	-
82	-------	1	O-RING	-
83	-------	1	O-RING	-
84	-------	7	O-RING	-
85	-------	1	O-RING	-
89	810913200	1	ELBOW-90 DEG.	-
90	810396500	1	ELBOW-90 DEG. -	-
91	811969700	1	Hydraulic Hose	-
92	811609200	1	ADAPTER - FROM CE9638 TO CE9725	-
-	811446800	1	O-RING -	-
-	700577900	1	COUPLER-TEST - UP TO CB9313	-
-	811818000	1	ELBOE-45 DEG. -	-
-	811446800	1	O-RING -	-
-	700577900	5	COUPLER-TEST - UP TO CB9313	-
-	810277000	1	FITTING 3/4 MJIC 5/8	-
-	810578200	2	FITTING*.25/.438-20	-
-	810074500	1	ELBOW 90 DEG	-
-	810120000	2	FITTING*NPTF 0.25-18 -	-
-	811323100	1	HOSE-HYD*0.50X65 -	-
-	810120000	1	FITTING*NPTF 0.25-18 -	-
