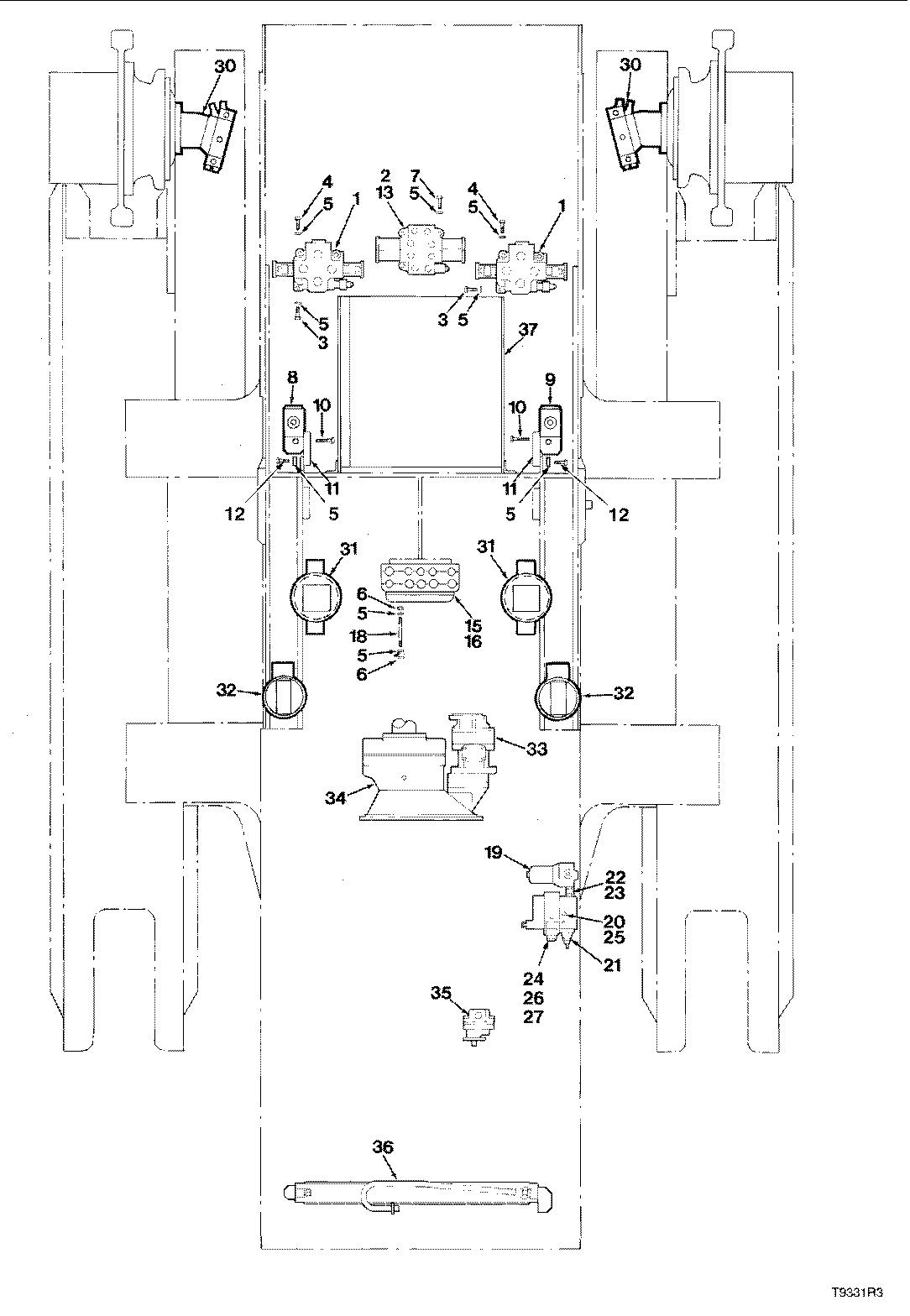

HYDRAULIC SYSTEM COMPONENT INST`N LOWER FRAME ( 55601 - ) 2000-202/10 [2000-202/10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-------	2	O-RING	-
2	-------	1	O-RING	-
3	810082700	2	BOLT 1/2 - 13 UNC X 2-1/2	-
4	810379500	4	BOLT*1/2-13UNCX4	-
5	810011600	19	WASHER*1/2	-
6	810087700	10	NUT*1/2-13UNC	-
7	810082400	3	BOLT*1/2-13UNCX1-3/4	-
8	-------	1	O-RING	-
9	-------	1	O-RING	-
10	811334400	8	BOLT*M14X2.00X90 -	-
11	700306400	2	BRACKET -	-
12	810082300	4	BOLT*1/2-13UNCX1-1/2	-
13	810356700	1	PLUG -	-
15	700870200	1	CLAMP -	-
16	700870500	1	PLATE -	-
18	700403400	4	STUD -	-
19	-------	1	O-RING	-
20	-------	1	O-RING	-
21	-------	1	O-RING	-
22	811131400	1	FITTING -	-
23	811185800	1	FITTING -	-
24	-------	1	O-RING	-
25	810087500	2	HEX NUT 3/8-16 UNC	-
26	811936400	4	SPACER -	-
27	811350800	4	BOLT #10-24UNCX2 -	-
30	-------	2	O-RING	-
31	-------	2	O-RING	-
32	-------	2	O-RING	-
33	-------	1	O-RING	-
34	-------	1	O-RING	-
35	-------	1	O-RING	-
36	-------	1	O-RING	-
37	-------	1	O-RING	-

HYDRAULIC SYSTEM COMPONENT INST`N LOWER FRAME ( 55601 - ) 2000-202/10 [2000-202/10]
