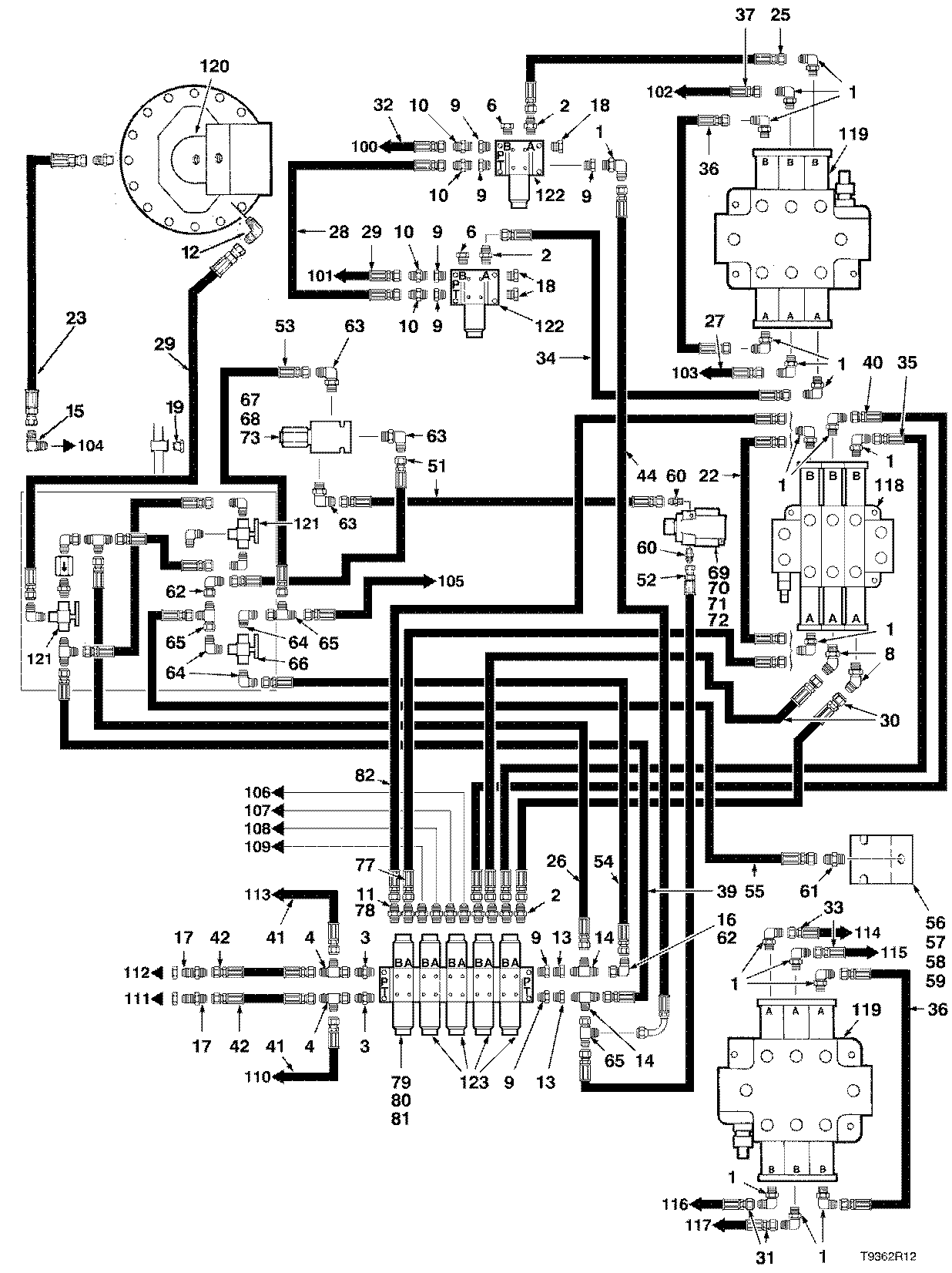

HYDRAULIC SYSTEM TURNTABLE PILOT LINES KOEHRING ( 55001 - ) 2000-200/10 [2000-200/10]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	810917500	17	Elbow Fitting	-
2	811539200	10	ADAPTOR -	-
3	810155500	2	FITTING -	-
4	810579400	2	TEE-JIC/JIC/JIC -	-
6	810112600	2	PLUG	-
8	810862800	2	ADAPTER -	-
9	810158900	7	FITTING -	-
10	810862800	4	ADAPTER -	-
11	810529100	2	PLUG -	-
12	811622500	1	Elbow Fitting	-
13	810862800	2	ADAPTER -	-
14	810915700	2	TEE -	-
15	810396500	1	ELBOW-90 DEG. -	-
16	810626000	1	CAP -	-
17	810328400	2	ADAPTER -	-
18	810112500	3	Plug	-
19	810356700	1	PLUG -	-
22	811726400	1	Hydraulic Hose	-
23	811082500	1	HOSE-HYD*.50 X 24 -	-
25	811322700	1	HOSE-HYD*0.25X16 -	-
26	811685400	1	HOSE-HYD*0.25X74 -	-
27	811685700	1	Hydraulic Hose	-
28	811326300	1	HOSE-HYD*0.25X20 -	-
29	811685900	2	HOSE-HYD*0.25X155 -	-
30	F120512	2	HOSE-HYD* .25 X38 - UP TO 969239	-
31	810761000	2	HOSE-HYD*0.25X84 -	-
32	810445700	1	HOSE-HYD*0.25X170 -	-
33	811685500	2	HOSE-HYD*0.25X86 -	-
34	811019400	1	Hydraulic Hose	-
35	811089000	1	HOSE-HYD*0.25X60 -	-
36	811312300	2	HOSE-HYD*0.25X34 -	-
37	810901700	1	HOSE-HYD*0.25X148	-
39	810445800	1	HOSE-HYD*0.25X78 -	-
40	811312700	1	HOSE-HYD*0.25X58 -	-
41	811042500	2	HOSE-HYD*0.50X48 -	-
42	811156200	2	HOSE-HYD*0.50X62 -	-
44	811893100	1	HOSE-HYD*.25 X 98 -	-
51	811412200	2	HOSE-HYD*0.25X74 -	-
52	810789600	1	HOSE	-
53	811312900	1	Hydraulic Hose	-
54	811685400	1	HOSE-HYD*0.25X74 -	-
55	811313800	1	Hydraulic Hose	-
56	811934700	1	VALVE - PILOT OPERATED	-
57	843086400	1	CARTRIDGE -	-
58	843086500	1	KIT*SEAL -	-
59	810011600	2	WASHER*1/2	-
60	810334300	2	ADAPTER	-
61	810862800	1	ADAPTER -	-
62	810640100	2	ELBOW-90 DEG. -	-
63	810917500	3	Elbow Fitting	-
64	810273500	3	Elbow Fitting	-
65	810915700	3	TEE -	-
66	700611900	1	VALVE -	-
67	-------	1	O-RING	-
68	810089000	2	HEX HEAD BOLT 1/4-20 UNC X 1-1/2	-
69	-------	1	O-RING	-
70	810933400	2	HEX HEAD BOLT 5/16-18 UNC X 3-1/4	-
71	700882300	2	TUBE -	-
72	810768000	2	WASHER*5/16	-
73	810878100	2	WASHER*1/4	-
77	F120266	1	Hydraulic Hose	-
78	811539200	2	ADAPTOR -	-
79	-------	1	O-RING	-
80	811350800	4	BOLT #10-24UNCX2 -	-
81	811936400	4	SPACER -	-
82	811324300	1	Hydraulic Hose	-
100	-------	1	O-RING	-
101	-------	1	O-RING	-
102	-------	1	O-RING	-
103	-------	1	O-RING	-
104	-------	1	O-RING	-
105	-------	1	O-RING	-
106	-------	1	O-RING	-
107	-------	1	O-RING	-
108	-------	1	O-RING	-
109	-------	1	O-RING	-
110	-------	1	O-RING	-
111	-------	1	O-RING	-
112	-------	1	O-RING	-
113	-------	1	O-RING	-
114	-------	1	O-RING	-
115	-------	1	O-RING	-
116	-------	1	O-RING	-
117	-------	1	O-RING	-
118	-------	1	O-RING	-
119	-------	2	O-RING	-
120	-------	1	O-RING	-
121	-------	2	O-RING	-
122	-------	2	O-RING	-
123	-------	4	O-RING	-
-	-	1	Part 88	-
-	-	1	Part 84	-
-	-	1	Part 82	-
-	-	1	Part 80	-
-	-	1	Part 78	-
-	-	1	Part 76	-
-	810564700	2	ELBOW-45 DEG. -	-
-	F121827	2	HOSE-HYD*.25 X 36 - FROM 969240	-

HYDRAULIC SYSTEM TURNTABLE PILOT LINES KOEHRING ( 55001 - ) 2000-200/10 [2000-200/10]
