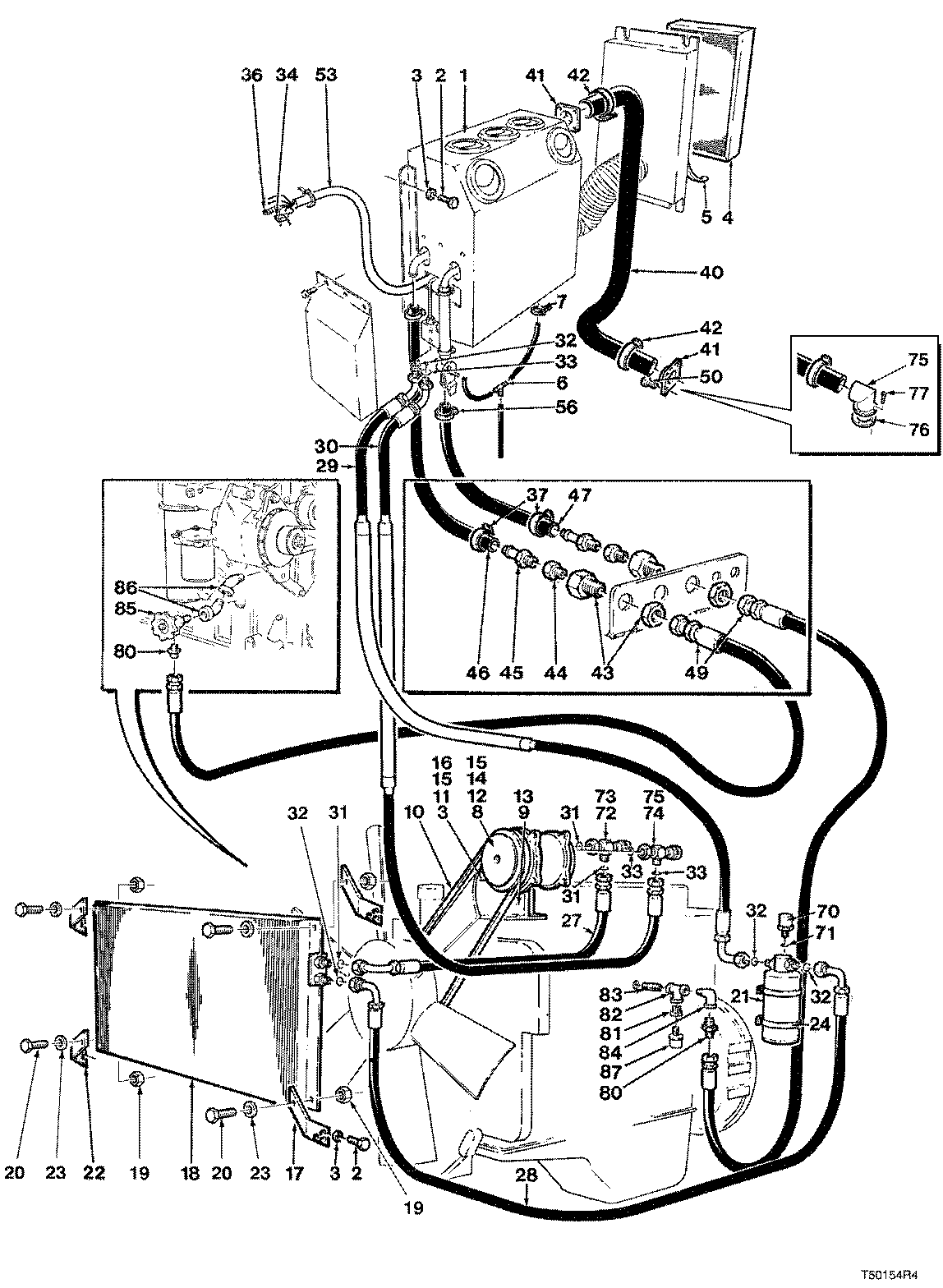

AIR CONDITIONING INSTALLATION ( CB9396 - CB9399) 7600-016/13 [7600-016/13]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-------	1	O-RING	-
2	840799300	8	BOLT*3/8-16UNCX3/4	-
3	810309800	8	FLAT WASHER 3/8 - HARDENED	-
4	700093800	1	Filter Element	-
5	701375500	1	TAPE -	-
6	700098700	1	TEE -	-
7	810654700	12	TIE STRAP -	-
8	811917100	1	COMPRESSOR -	-
9	700718700	1	BRACKET -	-
10	811833400	1	V-BELT -	-
11	700083700	1	BAR -	-
12	700083600	1	SPACER -	-
13	810965500	4	BOLT*M10X1.50-30 -	-
14	810080300	2	BOLT*3/8-16UNCX1-1/2	-
15	810087500	3	HEX NUT 3/8-16 UNC	-
16	810080200	2	BOLT*3/8-16UNCX1-1/4	-
17	700312600	2	BRACKET -	-
18	700600200	1	CONDENSER -	-
19	811064500	4	LOCKNUT*1/4-20UNC	-
20	810126300	4	BOLT1/4-20UNC3/4 -	-
21	811913900	1	Receiver-Dryer	-
22	700312700	2	BRACKET -	-
23	810878100	4	WASHER*1/4	-
24	811913700	2	CLAMP -	-
27	811912600	1	HOSE-A/C .41 X 80 -	-
28	811912500	1	HOSE-A/C .31 X 116 -	-
29	701374700	1	HOSE ASSY -	-
30	701414900	1	HOSE -	-
31	811916200	3	O-RING -	-
32	811916100	4	O-RING -	-
33	811916300	3	O-RING -	-
34	842721900	2	TERMINAL -	-
36	842722000	3	TERMINAL -	-
37	810593500	6	CLAMP*10 -	-
40	701281900	1	HOSE -	-
41	700779100	2	Adapter Fitting	-
42	810785300	2	CLAMP*32 -	-
43	811712200	2	ADAPTER -	-
44	810425100	2	REDUCER	-
45	810242100	2	FITTING -	-
46	701194500	1	HOSE -	-
47	701194600	1	HOSE -	-
49	811686500	2	HOSE-HYD*0.75X250 -	-
50	810371500	4	SCREW	-
53	701282200	1	COVER - 12`` LG	-
56	810054400	1	CLAMP*12 -	-
75	F288564	1	TUBE - FOR HARVESTER ONLY	-
76	F288835	1	SEAL - FOR HARVESTER ONLY	-
77	811341800	3	SCREW -	-
-	810768000	4	WASHER*5/16	-
-	810087300	4	NUT*5/16-18UNC	-

AIR CONDITIONING INSTALLATION ( CB9396 - CB9399) 7600-016/13 [7600-016/13]
