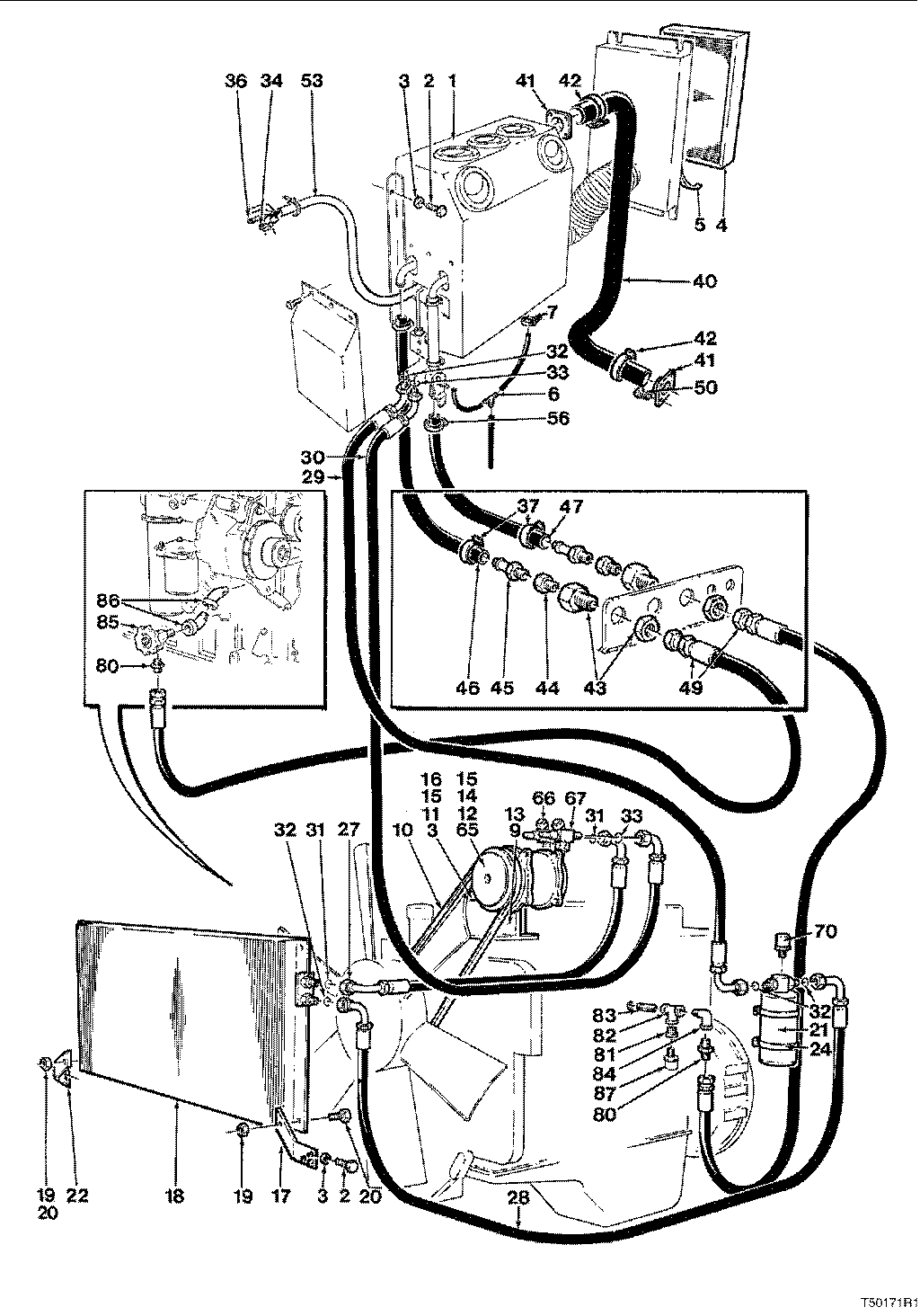

AIR CONDITIONING INSTALLATION ( 55001 - ) 7600-016/10 [7600-016/10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-------	1	O-RING	-
2	840799300	4	BOLT*3/8-16UNCX3/4	-
3	810309800	5	FLAT WASHER 3/8 - HARDENED	-
4	700093800	1	Filter Element	-
5	701375500	1	TAPE -	-
6	700098700	1	TEE -	-
7	810654700	12	TIE STRAP -	-
9	700718700	1	BRACKET -	-
10	811833400	1	V-BELT -	-
11	700083700	1	BAR -	-
12	700083600	1	SPACER -	-
13	841770000	4	BOLT*M10X1.50-20 -	-
14	810080300	2	BOLT*3/8-16UNCX1-1/2	-
15	810087500	3	HEX NUT 3/8-16 UNC	-
16	810080200	2	BOLT*3/8-16UNCX1-1/4	-
17	700312600	2	BRACKET -	-
18	700600200	1	CONDENSER -	-
19	811064500	4	LOCKNUT*1/4-20UNC	-
20	810563000	4	BOLT -	-
21	842600200	1	FILTER -	-
22	700312700	2	BRACKET -	-
24	810005900	2	CLAMP*S40	-
27	811713100	1	HOSE-A/C*0.41X80 -	-
28	811723200	1	HOSE-A/C*0.31X116 -	-
29	811713300	1	HOSE-A/C*0.31X280 -	-
30	811713400	1	HOSE-A/C*0.50X320 -	-
31	700607700	2	O-RING -	-
32	840087600	4	O-RING -	-
33	700607800	2	O-RING -	-
34	842722400	1	TERMINAL -	-
36	842722000	3	TERMINAL -	-
37	810593500	4	CLAMP*10 -	-
40	701281900	1	HOSE -	-
41	700779100	2	Adapter Fitting	-
42	810785300	2	CLAMP*32 -	-
43	811712200	2	ADAPTER -	-
44	810425100	2	REDUCER	-
45	810242100	2	FITTING -	-
46	701194500	1	HOSE -	-
47	701194600	1	HOSE -	-
49	811686500	2	HOSE-HYD*0.75X250 -	-
50	810371500	4	SCREW	-
53	701282200	1	COVER - 12`` LG	-
56	810054400	1	CLAMP*12 -	-
65	700082300	1	COMPRESSOR -	-
66	811143300	1	VALVE -	-
67	811143400	1	VALVE -	-
70	842599700	1	SWITCH - INCLUDES O-RING	-
80	810283400	2	FITTING -	-
81	810284700	1	ADAPTER -	-
82	810112400	1	TEE -	-
83	810556500	1	NIPPLE -	-
84	810062800	1	ELBOW-90 -	-
85	700819800	1	VALVE -	-
86	810237800	2	ELBOW-45 DEG. -	-
87	-------	1	O-RING	-

AIR CONDITIONING INSTALLATION ( 55001 - ) 7600-016/10 [7600-016/10]
