Открытый узел

Toolbar, Wing Joints

Toolbar, Wing Joints

Toolbar, Wing Joints

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

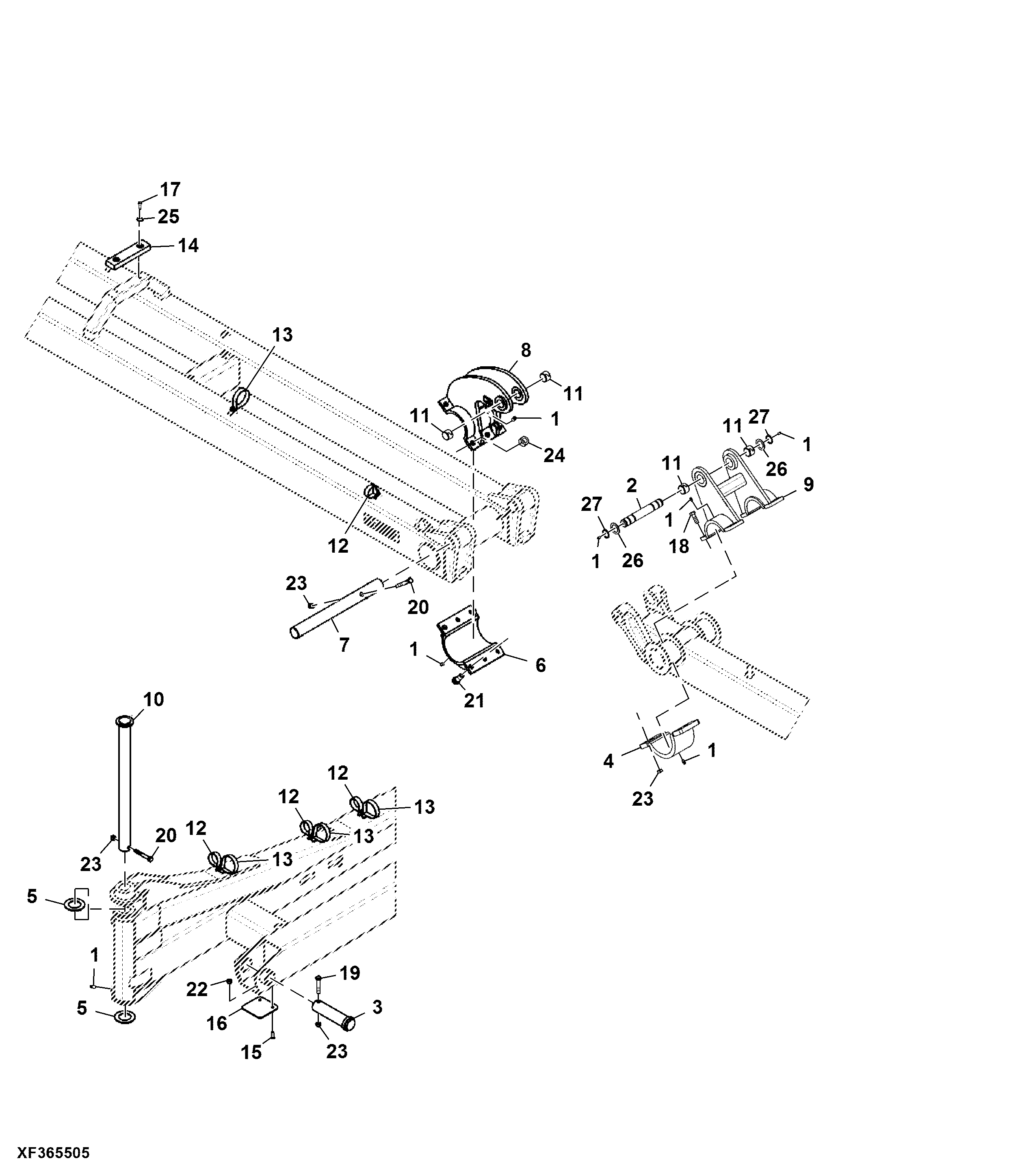

Toolbar, Wing Joints

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	JD7842	30	Lubrication Fitting	-
2	5FT15137	2	Pin	-
3	5FT15155	4	Pin	-
4	5FT15232	4	Linkage	-
5	5FT15277	4	Washer	-
6	5FT15537	2	Linkage	-
7	5FT15539	2	Pin	-
8	5FT21092	2	Hinge	-
9	5FT21094	2	Hinge	-
10	5FT26405	1	Pin	-
10	5FT26405	1	Pin	15”, 22”, Spacing
10	5FT28692	1	Pin	20”, 30”, 36”, 38”, 40”, Spacing
11	5FT530291	8	Bushing	-
12	DZ104821	16	Clamp	2”
13	N302180	18	Clamp	3”
14	5FT590065	2	Wear Plate	-
15	5FT590133	8	Bolt	-
16	5FT590265	4	Plate	-
17	5FT596128M	4	Bolt	3/8-16 x 1
18	5FT596153M	16	Bolt	1/2-13 x 1-1/2
19	5FT596156M	4	Bolt	1/2 x 3
20	5FT596157M	6	Bolt	1/2 x 3-1/2
21	5FT596184M	12	Bolt	3/4 x 2
22	5FT596237M	37	Lock Nut	3/8-16
23	5FT596239M	28	Lock Nut	1/2-13
24	5FT596241M	12	Lock Nut	3/4-10
25	5FT596258M	7	Washer	-
26	5FT596744M	8	Bushing	-
27	5FT596748M	4	Snap Ring	-
