Открытый узел

Toolbar, Wing Components

Toolbar, Wing Components

Toolbar, Wing Components

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

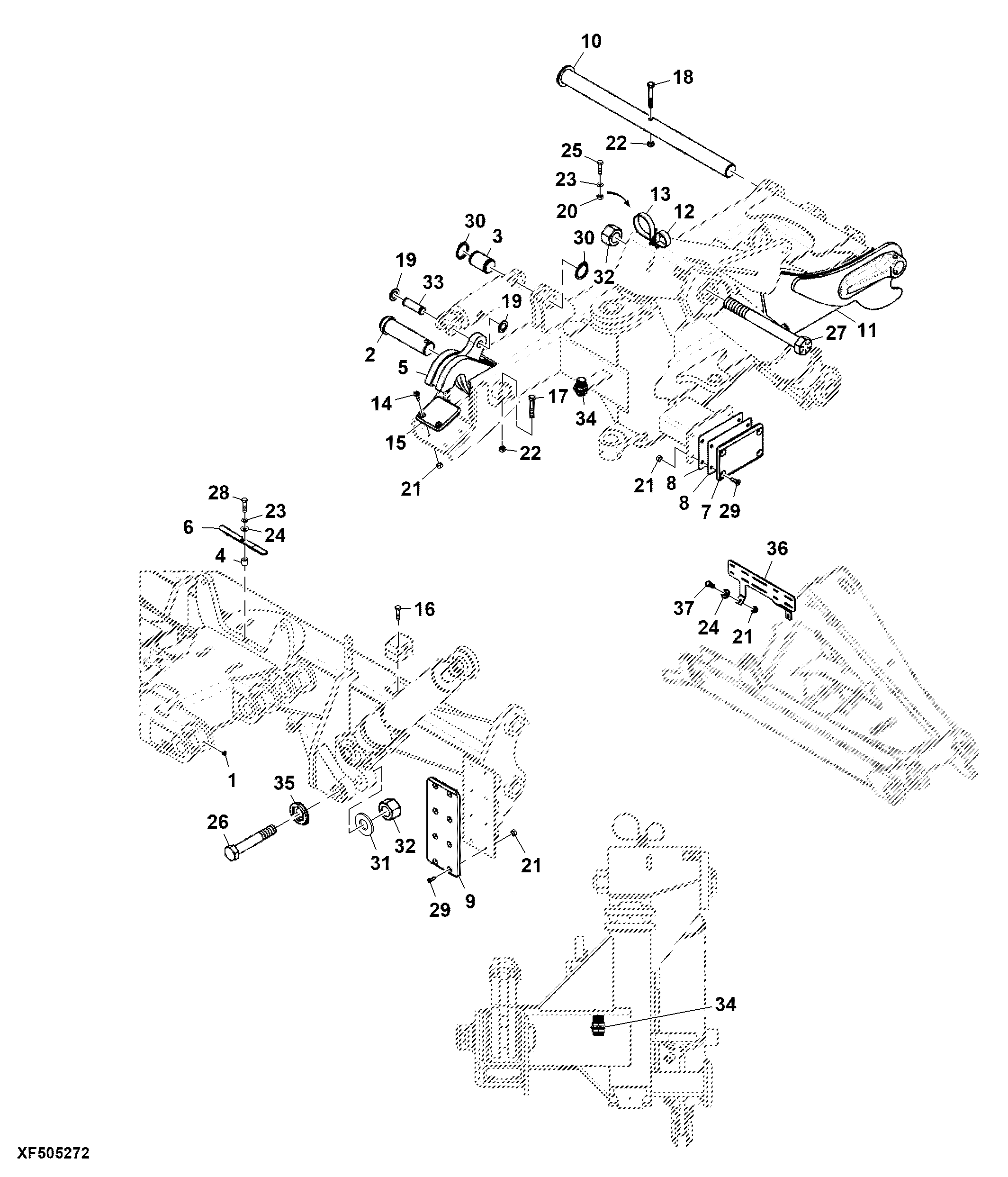

Toolbar, Wing Components

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	JD7842	12	Lubrication Fitting	-
2	5FT15155	4	Pin	-
3	5FT15179	2	Pin	-
4	5FT15566	1	Spacer	-
5	5FT15630	2	Latch	-
6	5FT15844	1	Plate	-
7	5FT21090	2	Wear Plate	-
8	5FT21091	4	Plate	-
9	5FT21922	2	Wear Plate	-
10	5FT28692	1	Pin	20”, 30”, 36”, 38”, 40”, Spacing
10	5FT26165	1	Pin	15”, 22”, Spacing
10	5FT26165	1	Pin	-
11	5FT26360	1	Wing Frame	LH
11	5FT26360	1	Wing Frame	15”, 22”, Spacing, LH
11	5FT28650	1	Wing Frame	20”, 30”, 36”, 38”, 40”, Spacing, LH
12	DZ104821	16	Clamp	2”
13	N302180	18	Clamp	3”
14	5FT590133	8	Bolt	-
15	5FT590265	4	Plate	-
16	5FT596110M	2	Bolt	1/4-20 x 3
17	5FT596156M	4	Bolt	1/2 x 3
18	5FT596157M	6	Bolt	1/2 x 3-1/2
19	5FT596179M	4	Bushing	-
20	5FT596213M	24	Nut	3/8-16
21	5FT596237M	37	Lock Nut	3/8-16
22	5FT596239M	28	Lock Nut	1/2-13
23	5FT596250M	25	Lock Washer	-
24	5FT596258M	7	Washer	-
25	5FT596592M	24	Bolt	3/8-16 x 1
26	5FT596593M	2	Bolt	1-1/2-6 x 9
27	5FT596594M	2	Bolt	1-1/2-6 x 14
28	5FT596635M	1	Bolt	3/8-16 x 1-1/4
29	5FT596726M	24	Bolt	3/8-16 x 1-1/4
30	5FT596747M	4	Snap Ring	-
31	5FT596811M	2	Washer	-
32	5FT596813M	4	Nut	1-1/2-6
33	5FT620002	2	Pin	-
34	5FT632048	4	Proximity Sensor	-
35	5FT27918	2	Spacer	-
36	5FT28695	4	Bracket	20", 30", 36", 38", 40", Spacing
37	5FT596128M	2	Bolt	20", 30", 36", 38", 40", Spacing
