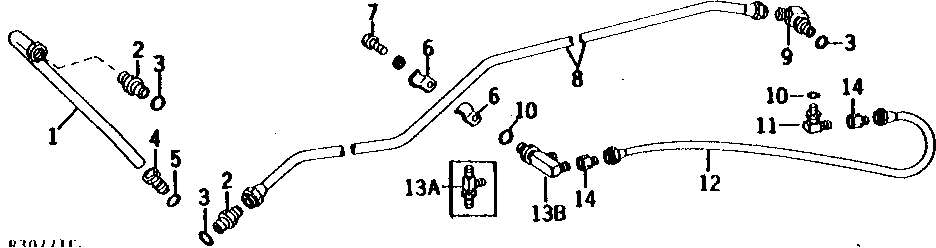

HYDRAULIC OIL RETURN LINE (SYNCRO-RANGE) [02G14]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AR41124	1	OIL LINE	-
2	R27267	2	Fitting	-
3	F3171R	3	O-Ring	-
4	R33610	1	FITTING	-
5	B2762R	1	O-Ring	-
6	R38323	2	CLAMP	-
7	19H1936	1	Cap Screw	3/8" X 3/4"
7	12H304	1	Lock Washer	3/8"
8	AR38539	1	OIL LINE	FILTER RELIEF VALVE TO HYDRAULIC PUMP
9	AR47803	1	ELBOW FITTING	60°, (SUB FOR AR32852)
10	R26287	2	O-Ring	-
11	AR26746	1	Elbow Fitting	90°, (SUB FOR AT32335)
12	AR46078	1	LINE	(SUB AR79712 AND (2) R64170)
12	AR45249	1	OIL LINE	(SUB AR79711 AND (2) R64170)
12	AR79711	1	OIL LINE	-
12	R44302	2	Tie Band	SEAL DRAIN LINE TO FUEL LINE
14	R64170	2	ADAPTER FITTING	-
..	AR21969	1	Plug	CAP PLUGS
13A	AR45251	1	Tee Fitting	-
13B	AR52168	1	TEE FITTING	90°

HYDRAULIC OIL RETURN LINE (SYNCRO-RANGE) [02G14]
