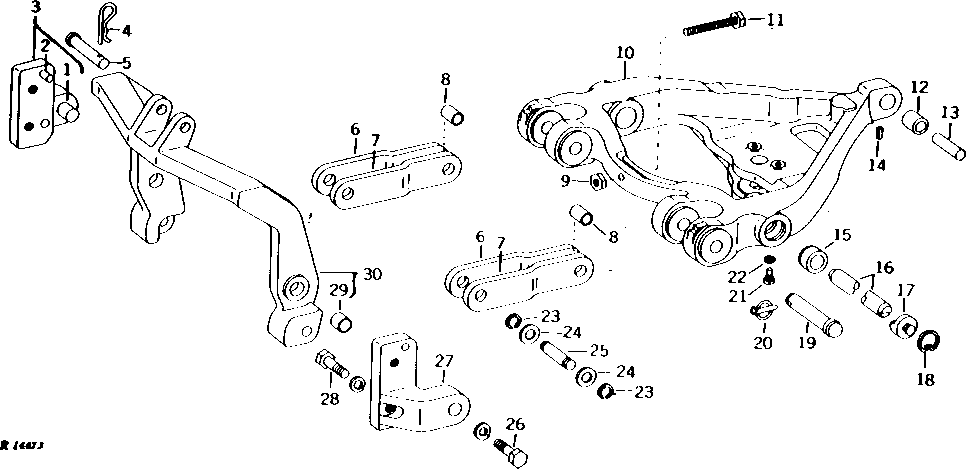

HITCH DRAFT CENTER LINK SUPPORT ASSEMBLY (HI-CROP) [02I16]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R28381	2	PIN	-
2	R60161	2	Dowel Pin	(SUB FOR R35046)
3	AR56023	1	SUPPORT	L.H. (MARKED R41750 OR R51779) (SUB FOR AR41744)
4	A3581R	1	Spring Locking Pin	-
5	M2071T	1	PIN	-
6	R34477	2	DRAFT LINK	L.H.
7	R34579	2	DRAFT LINK	R.H.
8	A2530R	4	WASHER	-
9	14H821	1	Nut	5/8"
9	R47626	1	LOCK PLATE	-
10	AR40768	1	SUPPORT	(MARKED R41100)
11	R42944	1	CAP SCREW	-
12	R31438	1	BUSHING	-
13	R26503	1	DOWEL PIN	-
14	34H309	1	Spring Pin	1/4" X 5/8"
15	R41088	2	BUSHING	-
16	R33883	1	PIN	-
17	R41763	2	RETAINER	-
18	R34399	2	Snap Ring	-
19	AR60372	2	Quick Lock Pin	(SUB FOR R40516 OR R53562) (ALSO ORDER R58261)
20	AR62151	2	Quick Lock Pin	(SUB FOR B11182) (SUB M115827)
21	R40928	2	BOLT	-
22	12H303	2	Lock Washer	5/16"
23	R73380	4	Snap Ring	(SUB FOR A369R)
24	24H1396	4	Washer	25/32" X 1-1/2" X 0.105"
25	R31400	2	Pin	-
26	19H1831	2	Cap Screw	1/2" X 2"
26	12H301	2	Lock Washer	1/2"
27	AR56022	1	SUPPORT	R.H. (MARKED R41749 OR R51778) (SUB FOR AR41743)
28	19H2602	4	Cap Screw	5/8" X 2-5/8"
28	12H294	4	Lock Washer	5/8"
29	R27899	2	Bushing	-
30	AR33950	1	ARM	(MARKED R34474)

HITCH DRAFT CENTER LINK SUPPORT ASSEMBLY (HI-CROP) [02I16]
