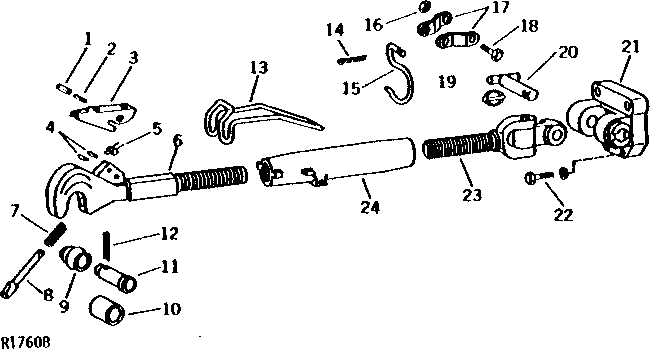

HITCH CENTER LINK (ROW-CROP) [02I09]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	34H299	1	Spring Pin	(SUB FOR R56506)
2	R56505	1	SPRING PIN	-
3	F2824R	1	HANDLE	-
4	34H283	2	Spring Pin	3/16" X 1-1/8"
5	F2823R	1	Spring	-
6	R26813	1	LINK END	-
7	F2822R	1	SPRING	-
8	R53196	1	LATCH	(SUB FOR F2821R)
9	F2680R	1	BALL STUD	(A)
9	F2681R	1	BALL	(B)
10	28H1753	1	BUSHING	(B)
11	R58262	1	Pin	(A) (SUB FOR R28061 OR R44917)
11	R53296	1	Pin Fastener	(B) (SUB FOR F2863R OR R44918)
12	11M7038	1	Cotter Pin	0.248" X 1.575"
13	R42495	1	HANDLE	-
14	11M7059	1	Cotter Pin	3.200 X 20 MM
15	R32119	1	HOOK	(SUB R53762)
15	R53762	1	HOOK	(SUB FOR R47072 OR R32119)
16	14H785	2	Nut	5/16", (POWER WEIGHT TRANSFER HITCH)
17	R40633	2	BRACKET	(POWER WEIGHT TRANSFER HITCH)
18	19H1901	1	Cap Screw	5/16" X 2", (POWER WEIGHT TRANSFER HITCH)
19	AR62151	1	Quick Lock Pin	(SUB FOR B11182) (SUB M115827)
20	AR67880	1	PIN	(SUB FOR AR39681)
21	R39759	1	BRACKET	-
22	19H1824	4	CAP SCREW	5/8" X 2-1/4"
22	12H294	4	Lock Washer	5/8"
23	AR32531	1	LINK END	-
24	R47067	1	LINK BODY	(SUB R47524 AND R53762)
24	R26811	1	LINK BODY	-
24	R47524	1	LINK BODY	-
..	AF2710R	1	BALL	(A) (BALL INNER DIAMETER 49/64) (SUB F2680R, R58262, (2) R66432, (2) R66433 AND 11M7038)
..	AF2711R	1	BALL	(B) (BALL INNER DIAMETER 1-1/16") (CONSISTS OF F2681R, R53296, 28H1753 AND 11M7038)
