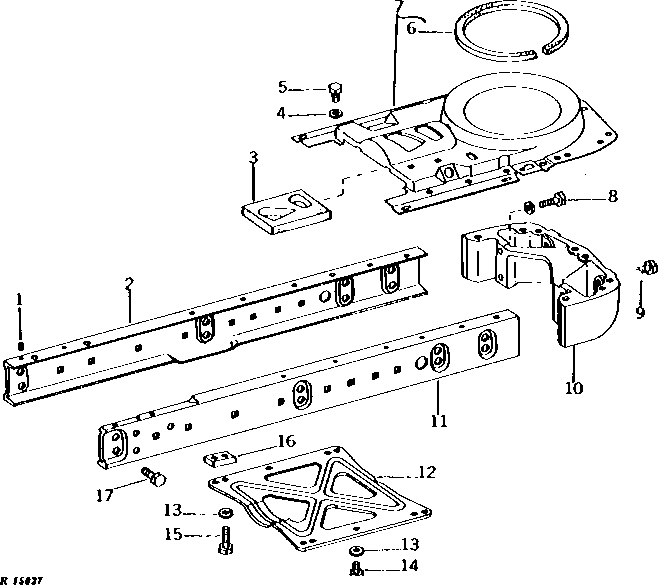

FRAME, FRAME PLATES AND SUPPORT [02J14]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	34H309	4	Spring Pin	1/4" X 5/8"
2	R38165	1	FRAME	L.H.
3	R27898	1	ISOLATOR	-
4	24H1325	8	Washer	15/32" X 59/64" X 0.065"
5	19H1924	8	Cap Screw	7/16" X 3/4"
6	-	1	Part 6	12.7 X 25.4 X 1.08M (1/2" X 1" X 42-5/8") (MAKE FROM R30936)
7	AR38038	1	PLATE	UPPER
8	19H2706	4	Cap Screw	5/8" X 2"
8	12H294	4	Lock Washer	5/8"
9	19H2009	2	CAP SCREW	3/4" X 1-5/8"
10	R38029	1	SUPPORT	FRONT
11	R38517	1	FRAME	R.H. (NLA)
12	R39934	1	PLATE	(EXCEPT TRACTORS EQUIPPED WITH WIDE FRONT AXLES) (NLA)
13	24H1325	10	Washer	15/32" X 59/64" X 0.065"
14	19H1924	6	Cap Screw	7/16" X 3/4"
15	19H2964	4	Cap Screw	7/16" X 1-1/8"
16	R27598	2	STRAP	(EXCEPT TRACTORS EQUIPPED WITH WIDE FRONT AXLES)
17	R31505	16	BOLT	-

FRAME, FRAME PLATES AND SUPPORT [02J14]
