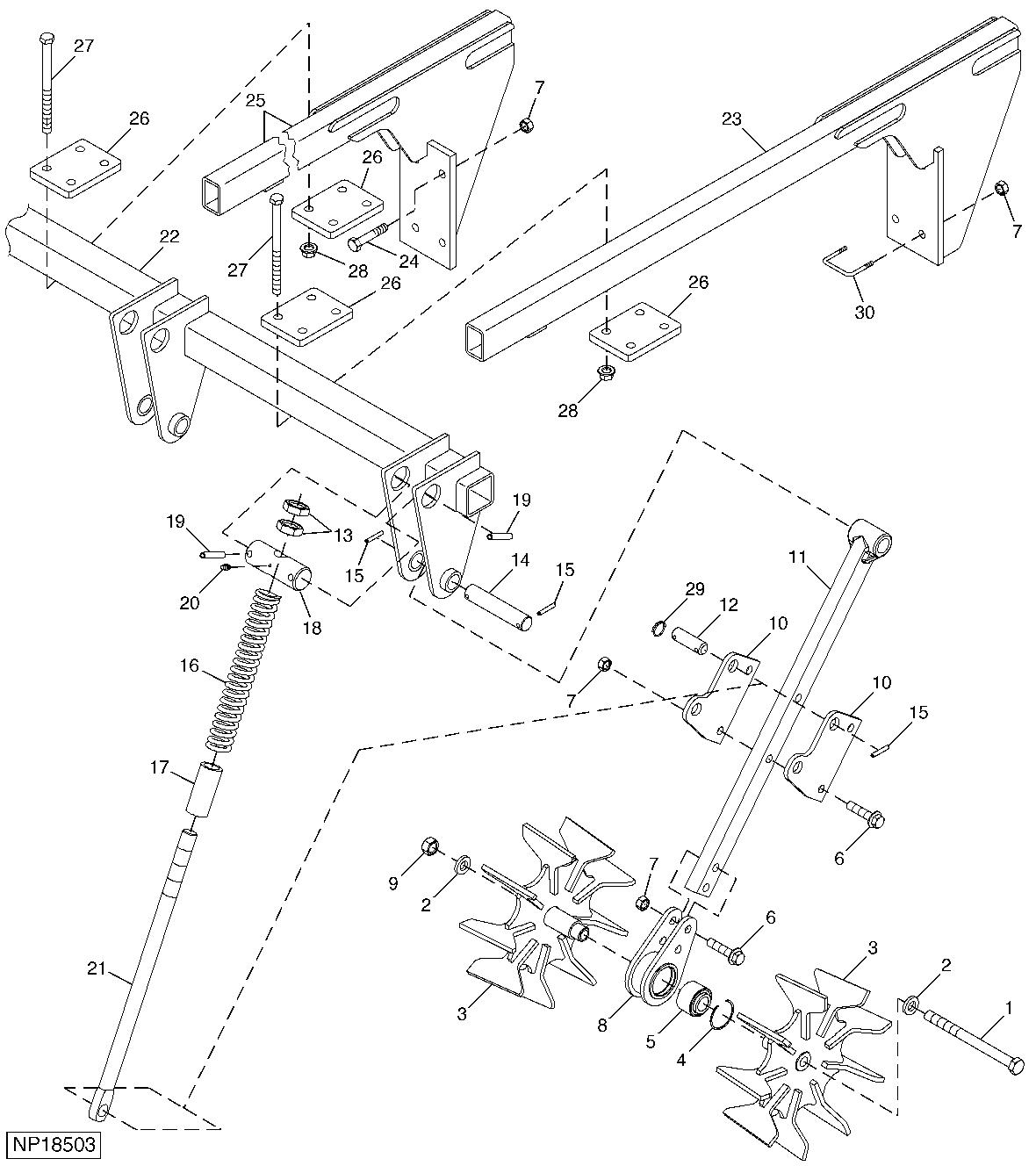

Rolling Basket Outer Wings - 16-Row (2001 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7779	1	Cap Screw	M20 X 240
2	N231749	2	Washer	20.620 X 38.100 X 6.350 mm (13/16" X 1-1/2" X 1/4")
3	AN235383	2	Rolling Basket	-
4	A3815R	1	Snap Ring	-
5	AN261766	1	Bearing Kit	-
6	19M7826	4	Screw	M16 X 70
7	A31869	12	Lock Nut	-
8	AN236878	1	Pillow Block	(SUB FOR AN235396)
9	A31870	1	Lock Nut	-
10	N331248	2	Plate	-
11	N239870	1	Shank	-
12	N183121	1	Pin	-
13	14M7555	2	Nut	M30
14	N231296	1	Pin Fastener	-
15	E63018	3	Spring Pin	-
16	A82743	1	Compression Spring	-
17	N331286	1	Bushing	-
18	N331247	1	Pin	-
19	N137598	2	Spring Pin	12.700 X 63.500 mm (1/2" X 2-1/2")
20	JD7844	1	Lubrication Fitting	-
21	H202244	1	Eyebolt	-
22	AN236021	1	Frame	(ILLUSTRATED) LH, 2-ROW CROSSTUBE
22	AN236022	1	Frame	RH, 2-ROW CROSSTUBE
23	AN236201	2	Tube	-
24	19M8019	8	Cap Screw	((8) 19M8019 AND (4) A54635 ARE INTERCHANGEABLE.) M16 X 160
25	AN236205	1	Tube	-
26	N239773	2	Plate	-
27	19M8723	4	Cap Screw	M16 X 220
28	14M7291	4	Flange Nut	M16
29	R80436	1	Ring	-
30	A54635	4	U-Bolt	((8) 19M8019 AND (4) A54635 ARE INTERCHANGEABLE.)
