COUPLINGS, TUBES, HOSES, SPLITTERS AND MOUNTING BRACKETS, 16-ROW (TBH)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7835	9	Screw	M10 X 35
2	A86623	2	Strap	-
3	A76406	2	Angle	-
4	A83624	2	Strap	-
5	A58287	4	U-Bolt	-
6	A31869	8	Lock Nut	-
7	A82371	4	Coupling	TOOL SIDE
7	AA67121	4	Coupling	CART SIDE
8	H135891	12	Lock Nut	-
9	A86619	6	Tube	-
10	14M7518	5	Flange Nut	M10
11	14M7528	8	Lock Nut	M6
12	AA22119	4	Latch	-
13	19M7775	8	Screw	M6 X 16
14	PM113UVCLBK	10	Bulk Hose	2.50", (SUB FOR A61244, THIS APPLICATION), CLEAR BLACK (CUT TO LENGTH)
15	AR21999	30	Hose Clamp	-
16	A86620	2	Tube	-
17	A64855	6	U-Bolt	-
18	AA67906	2	Structural Tube	-
19	AA46694	2	Clamp	-
20	A84580	1	Clamp	-
21	A86622	1	Bracket	-
22	N331863	2	Strap	(SUB FOR A86628)
23	19M7786	8	Screw	M10 X 30
24	A86621	1	Bracket	-
25	14M7396	12	Lock Nut	M8
26	E63525	4	Nut	-
27	A60759	8	Seal	-

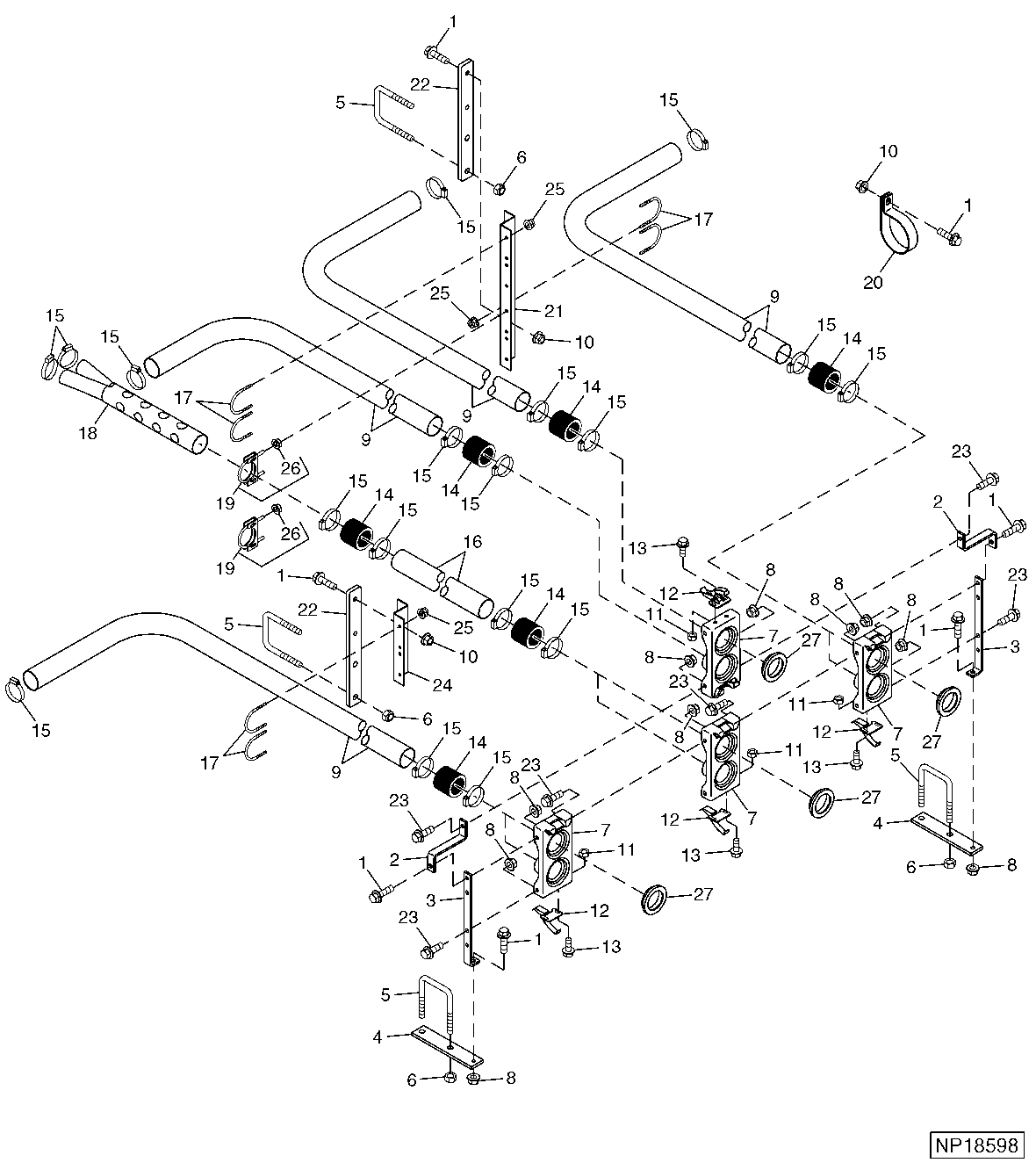

COUPLINGS, TUBES, HOSES, SPLITTERS AND MOUNTING BRACKETS, 16-ROW (TBH)
