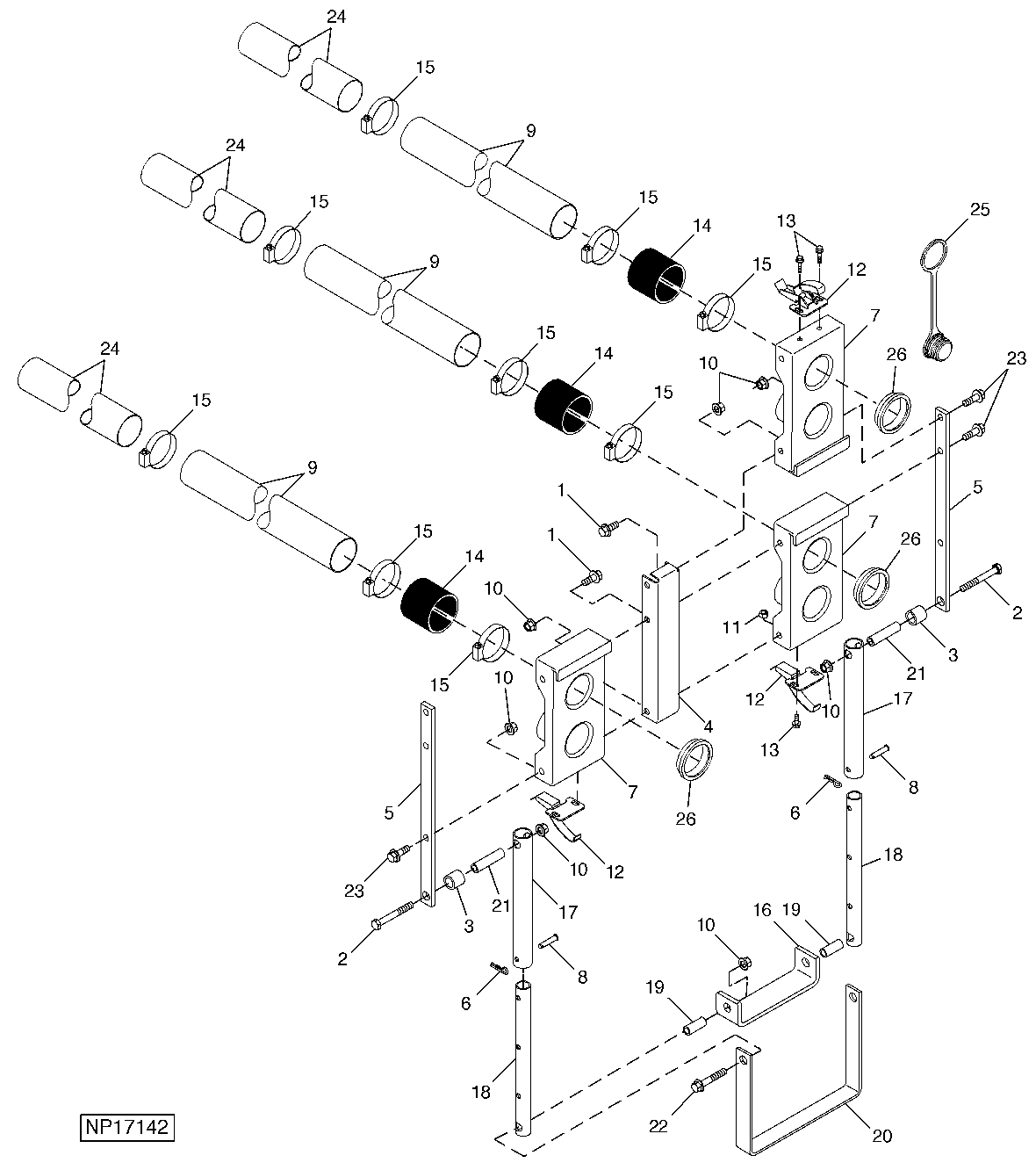

COUPLINGS, TUBES AND HOSES (TBT) 12-ROW

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7785	5	Screw	M10 X 25
2	19M8081	2	Cap Screw	M10 X 80
3	A85900	2	Bushing	-
4	A85901	1	Channel	-
5	A85915	2	Strap	-
6	J16931	2	Pin	-
7	A82371	3	Coupling	TOOL SIDE
7	AA67121	3	Coupling	CART SIDE
8	N31296	2	Pin Fastener	-
9	A64928	6	Tube	-
10	14M7518	14	Flange Nut	M10
11	14M7528	6	Lock Nut	M6
12	AA22119	3	Latch	-
13	19M7775	6	Screw	M6 X 16
14	PM113UVCLBK	6	Bulk Hose	2.50", (SUB FOR A61244, THIS APPLICATION), CLEAR BLACK (CUT TO LENGTH)
15	AR21999	18	Hose Clamp	-
16	A85912	1	Channel	-
17	A85914	2	Tube	-
18	A85920	2	Tube	-
19	A85834	2	Bushing	-
20	A85913	1	Channel	-
21	A85902	2	Bushing	-
22	19M7807	2	Screw	M10 X 60
23	19M7786	5	Screw	M10 X 30
24	PM113UVCLBK	1	Bulk Hose	2.50", (SUB FOR A85774), CLEAR BLACK (CUT TO LENGTH)
25	A74567	6	Dust Shield	-
26	A60759	6	Seal	-

COUPLINGS, TUBES AND HOSES (TBT) 12-ROW
