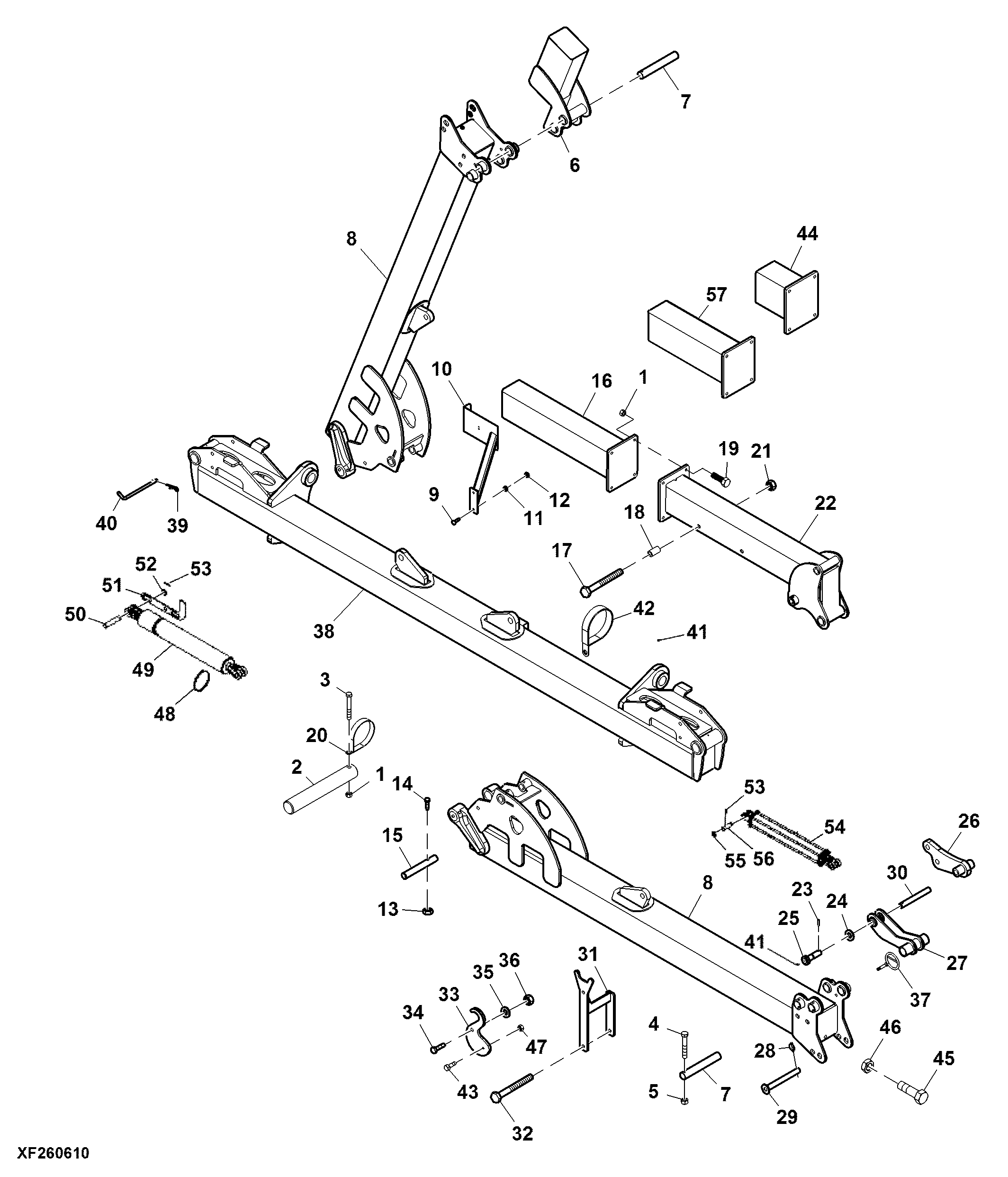

Toolbar Assembly, Vertical Fold

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14H1040	1	Nut	1/2"
2	5FT17063	2	Pin	Inner Wing
3	19H3550	2	Cap Screw	1/2" X 4"
4	19H1733	1	CAP SCREW	3/8" X 2-1/2"
5	N318723	1	Lock Nut	3/8"
6	5FT17814	2	Wing Frame	Extension
7	5FT17079	1	Pin	Outer Wing Pivot
8	5FT17053	2	Wing Frame	Inner Wing
9	03H1519	6	Bolt	3/8" X 1"
10	5FT17897	2	Mounting Parts	Light Mount
11	12H304	4	Lock Washer	3/8"
12	14H1076	4	Nut	3/8"
13	M91187	2	Lock Nut	7/16"
14	19H2227	2	CAP SCREW	7/16" X 2-1/2"
15	5FT17026	2	Pin	Inner Wing Fold
16	5FT17834	1	Wing Frame	31", Extension
17	19H3234	2	Cap Screw	3/4" X 8-1/2"
18	5FT17142	2	Catch	-
19	19H1721	1	CAP SCREW	1/2" X 1-1/2"
20	5FT540054	2	Hose Clamp	4"
21	K40016	2	Lock Nut	19.050 mm (3/4"), Center
22	5FT17170	1	Wing Frame	Outer Wing
23	5FT707	1	Spring	3/8" X 2"
24	5FT590179	1	Washer	ID = 1", TK = 0.083"
25	5FT17060	1	Pin	Linkage Cylinder
26	5FT17076	1	Linkage	Inner
27	5FT17080	1	Linkage	Outer
28	AA21292	1	Quick Lock Pin	-
29	5FT8339	1	Pin	-
30	5FT17083	1	Pin	Outer Wing Linkage
31	5FT17887	1	Bracket	-
32	19H3013	1	Cap Screw	5/8" X 8-1/2"
33	5FT17143	1	Latch	-
34	19H1734	1	Cap Screw	5/8" X 2"
35	24H1368	1	Washer	21/32" X 1-5/16" X 0.090"
36	N236233	1	Nut	5/8"
37	XCL-33	1	Hose Clamp	2"
38	5FT17044	1	Toolbar	-
39	99M7080	2	Spring Locking Pin	-
40	5FT17808	2	Pin	Transport Lock
41	JD7842	1	Lubrication Fitting	-
42	N302180	2	Clamp	3.5"
43	19H2705	1	Cap Screw	5/16" X 1"
44	5FT17836	1	Wing Frame	9", Extension
45	19H1862	1	Cap Screw	3/4" X 2-1/2"
46	14H481	1	NUT	3/4", 3/4"
47	M63662	1	Lock Nut	5/16"
48	5FT540021	2	Clamp	-
49	5FT620027	2	Hydraulic Cylinder	-
50	5FT15859	2	Pin	1-1/4" X 5-3/4"
51	5FT15863	2	Bracket	-
52	24H1666	6	Washer	1-17/64" X 1-7/8" X 0.075"
53	11H263	1	Cotter Pin	1/2" X 2-1/2"
54	5FT620004	1	Cylinder	3" X 24"
55	M48892	1	Washer	-
56	5FT620072	1	Pin	1" X 3-3/8"
57	5FT15380	1	Extension	19-1/4", Extension
