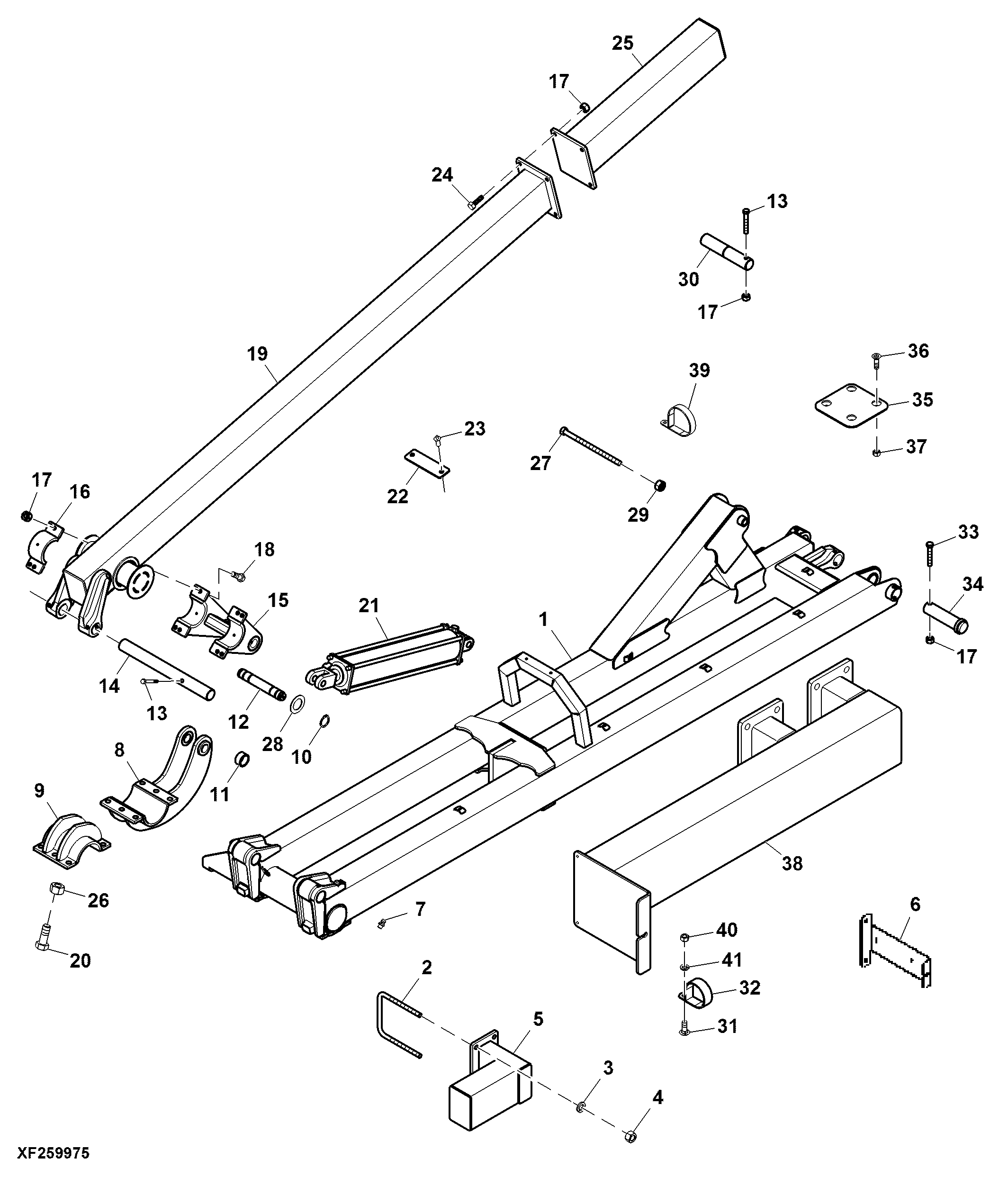

Inner and Outer Wing, Side Fold

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	5FT15181	1	Wing Frame	Inner Wing LH
1	5FT15251	1	Wing Frame	Inner Wing RH
2	5FT590061	1	U-Bolt	7 X 6.5 X 5/8", ZP
3	12H294	12	Lock Washer	5/8"
4	14H1039	12	Nut	5/8"
5	5FT15360	2	Frame	Coulter Offset
6	5FT15816	2	Mounting Parts	Light Mount
7	JD7842	14	Lubrication Fitting	-
8	5FT15535	2	Linkage	Outer
9	5FT15537	2	Linkage	Outer Bottom
10	5FT590214	4	Snap Ring	1-1/4", Shaft
11	5FT530291	8	Bushing	Connex
12	5FT15137	2	Pin	Outer Wing Linkage
13	19H1781	2	CAP SCREW	1/2" X 3-1/2"
14	5FT15539	2	Pin	Linkage
15	5FT15392	2	Linkage	Outer
16	5FT15232	4	Linkage	Outer
17	H32811	1	Lock Nut	1/2"
18	19H1721	8	CAP SCREW	1/2" X 1-1/2"
19	5FT15226	1	Wing Frame	Outer Wing; 60" Toolbar
19	5FT15082	1	Wing Frame	Outer Wing; 66" Toolbar
20	19H2717	12	Cap Screw	3/4" X 1-3/4"
21	5FT620039	2	Hydraulic Cylinder	-
22	5FT590110	2	Pad	Rub
23	5FT581	4	Rivet	-
24	19H1721	1	CAP SCREW	1/2" X 1-1/2"
25	5FT15380	1	Extension	-
26	K40016	12	Lock Nut	19.050 mm (3/4")
27	5FT590225	2	Bolt	1" X 9-1/4", Grade 8
28	24H1263	4	Washer	1-1/4" X 2" X 0.060"
29	5FT590137	2	Nut	1", HH Centerlock ZP
30	5FT15139	2	Pin	Pivot Inner Wing
31	03H1519	14	Bolt	3/8" X 1"
32	XCL-33	6	Hose Clamp	2"
33	19H1820	2	Cap Screw	1/2" X 3"
34	5FT15155	2	Pin	Latch
35	5FT590265	2	Plate	-
36	5FT590133	4	Bolt	3/8" X 1-1/4", SS
37	N318723	4	Lock Nut	3/8"
38	5FT15364	1	Frame	Coulter Offset, 22" Spacing
39	N304948	8	Clamp	3"
40	14H1076	14	Nut	3/8"
41	12H304	14	Lock Washer	3/8"
