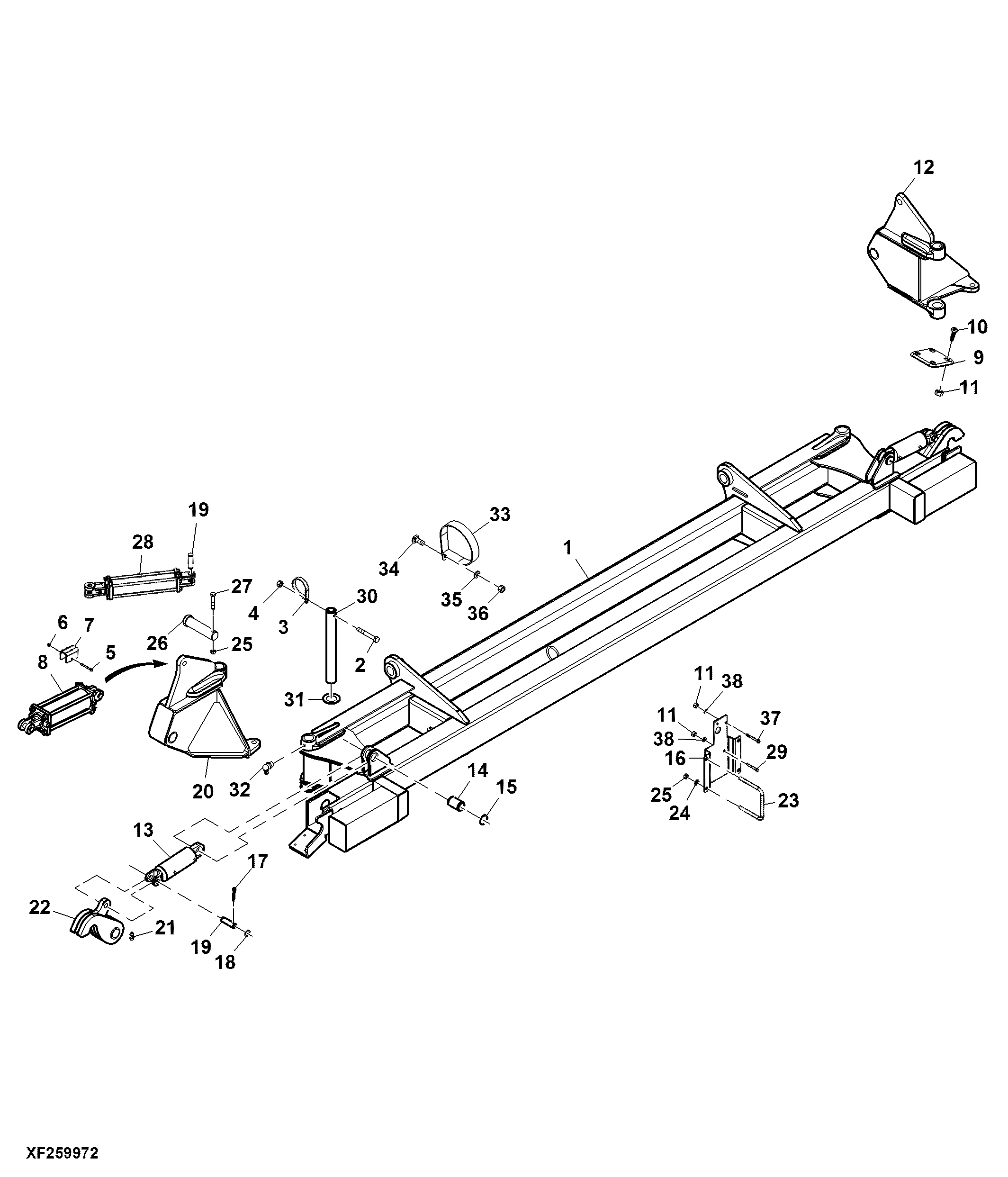

Center Section, Side Fold

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	5FT15276	1	Frame	Center Section, Side Fold
2	19H3550	2	Cap Screw	1/2" X 4"
3	5FT540054	2	Hose Clamp	4" with 0.531" Bolt Hole
4	H32811	4	Lock Nut	1/2"
5	5FT118	2	Bolt	5/16" X 2-1/2", GR5 ZP
6	5FT236	2	Lock Nut	5/16"
7	5FT15169	2	Stop	Cylinder
8	5FT620041	2	Hydraulic Cylinder	-
8	5FTMI639568	1	Seal Kit	USE WITH 5FT620041
9	5FT5902565	2	Plate	Wear
10	5FT590133	4	Bolt	3/8 X 1-1/4, SS
11	N318723	8	Lock Nut	3/8, UNC-16
12	5FT750078	1	Hinge	SUB FOR 5FT15170; LH Cast Flex Hinge
13	5FT620026	2	Hydraulic Cylinder	Wing Latch
13	5FTMI649208	1	Seal Kit	USE WITH 5FT620026
14	5FT15179	2	Pin	Clyinder Base Latch
15	5FT590215	4	Snap Ring	2", Heavy External Shaft
16	5FT16461	1	Mounting Parts	Hydraulic Block
17	11M7032	12	Cotter Pin	5 X 50 mm
18	M48892	4	Washer	1" X 10"
19	5FT620072	8	Pin	Cylinder
20	5FT750077	1	Hinge	SUB FOR 5FT15240; RH Cast Flex Hinge
21	JD7842	2	Lubrication Fitting	-
22	5FT15630	2	Latch	Weldment
23	5FT590061	2	U-Bolt	-
24	12H294	4	Lock Washer	5/8"
25	14H1039	4	Nut	5/8"
26	5FT15155	2	Pin	Latch Weldment
27	19H1781	2	CAP SCREW	1/2" X 3-1/2"
28	5FT620028	2	Hydraulic Cylinder	3" X 12", Stroke
28	5FTMI661727	1	Seal Kit	USE WITH 5FT620028
29	19H2128	2	CAP SCREW	3/8" X 3"
30	5FT15045	2	Pin	2 X 17 3/4
31	5FT15277	2	Washer	SS
32	5FT761	4	Fitting	Zerk 1/8-28TPI 90°
33	N304948	2	Clamp	4" with 0.406" Bolt Hole
34	03H1519	2	Bolt	3/8" X 1"
35	12H304	2	Lock Washer	3/8"
36	14H1076	2	Nut	3/8"
37	19H1912	2	Cap Screw	3/8" X 3-1/2"
38	24H1122	4	Washer	3/8" X 7/8" X 0.083"
