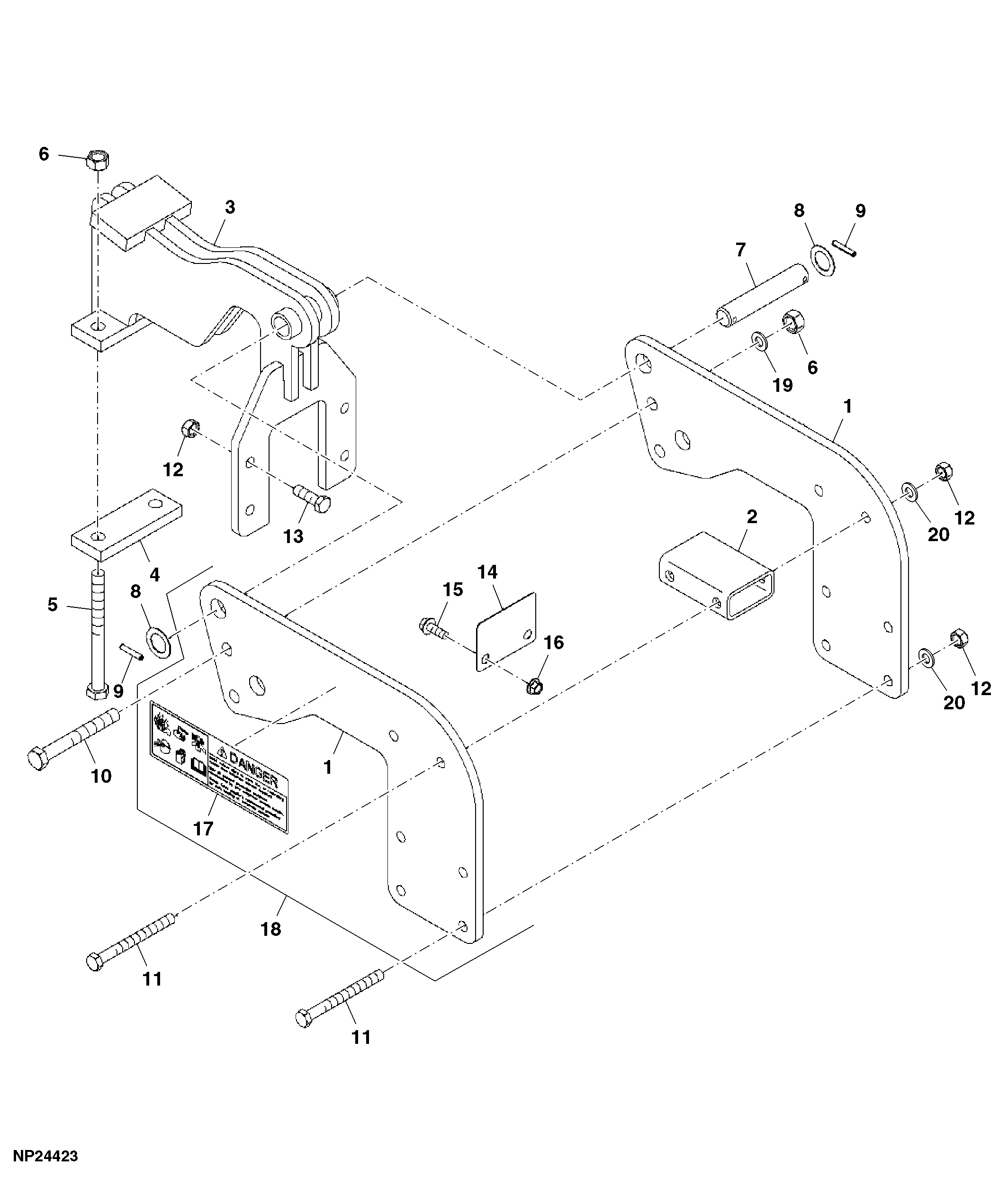

Wingfold Hinge Assembly, Rear LH Illustrated

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	N330148	2	Plate	-
2	N238956	1	Tube	-
3	AN236028	1	Plate	-
4	N330813	1	Strap	-
5	19M7778	2	Cap Screw	M20 X 220
6	A31870	4	Lock Nut	-
7	N231208	1	Pin Fastener	-
8	24H1496	2	Washer	1-9/32" X 2" X 0.060"
9	E63018	2	Spring Pin	-
10	19M8503	2	Cap Screw	M20 X 160
11	19M8019	6	Cap Screw	M16 X 160
12	A31869	10	Lock Nut	-
13	19M7409	4	Cap Screw	M16 X 50
14	N330429	1	Shim	-
15	19M7790	2	Screw	M12 X 35
16	14M7299	2	Flange Nut	M12
17	N331061	1	Sign	-
18	AN236573	1	Bracket	L.H. (Illustrated)
18	AN236574	1	Bracket	R.H.
19	N231749	2	Washer	-
20	24M7053	6	Washer	17 X 30 X 3 mm

Wingfold Hinge Assembly, Rear LH Illustrated
