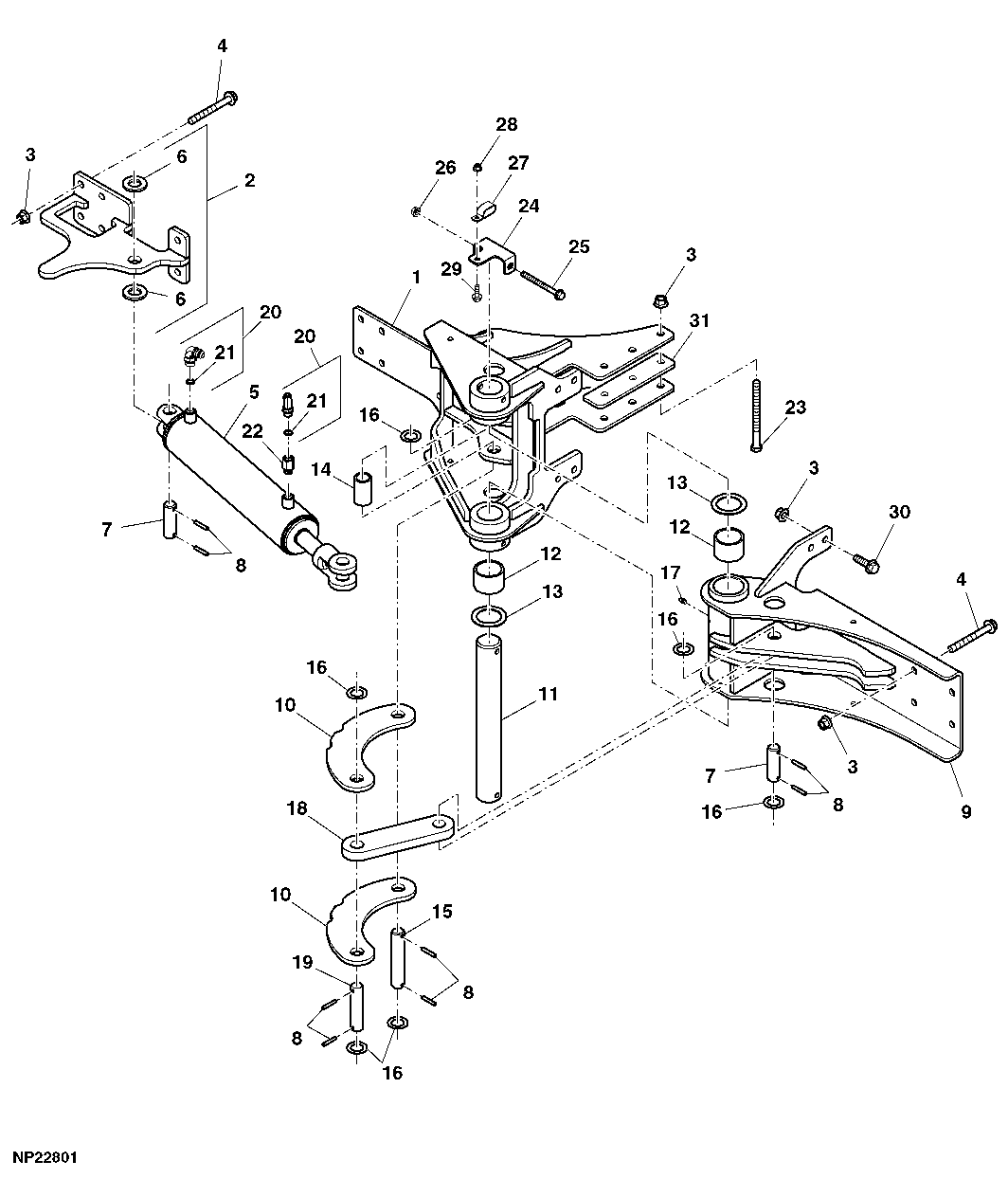

Wingfold Hinge Assembly (Lh Front Illustrated) (23-Row)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AN236704	1	Hinge	-
2	AN236707	1	Catch	-
3	14M7589	1	Lock Nut	M16
4	19M7900	4	CAP SCREW	M16 X 150
5	AH176901	1	Hydraulic Cylinder	-
6	24H1175	2	Washer	1-9/32" X 2-3/8" X 1/4"
7	N241730	3	Pin Fastener	-
8	E63018	1	Spring Pin	-
9	AN400547	1	Hinge	(SUB FOR AN236705)
10	N331942	2	Strap	-
11	N330169	1	Pin Fastener	-
12	N237306	2	Bushing	-
13	N237227	2	Washer	-
14	N330820	1	Spacer	-
15	N231208	1	Pin Fastener	-
16	24H1496	1	Washer	1-9/32" X 2" X 0.060"
17	JD7844	1	Lubrication Fitting	-
18	N330474	1	Strap	-
19	N187499	1	Pin Fastener	-
20	AT32332	2	Elbow Fitting	-
21	R26375	3	O-Ring	-
22	N233432	1	Hydraulic Restrictor	-
23	19M8021	1	Cap Screw	M16 X 200
24	N331862	1	Bracket	-
25	19M7838	1	Screw	M12 X 130
26	14M7299	1	Flange Nut	M12
27	R49921	2	Clamp	-
28	E63526	2	Nut	M10
29	19M7786	2	Screw	M10 X 30
30	19M7910	2	Screw	M16 X 55
31	N331667	2	Strap	-

Wingfold Hinge Assembly (Lh Front Illustrated) (23-Row)
