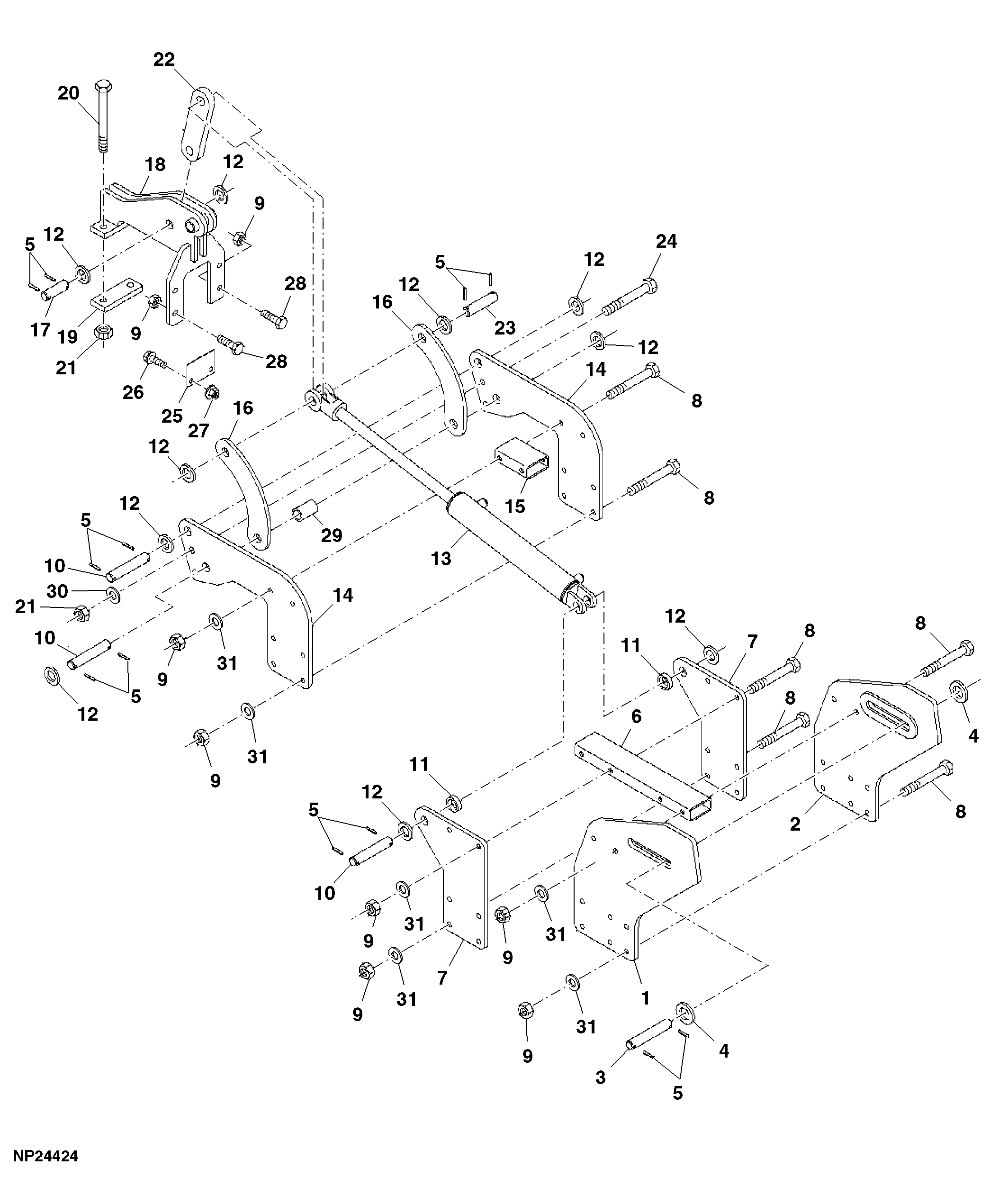

Wingfold Hinge Assembly, 11/15 and 16 Row

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AKK26285	1	Plate	16 Row
1	AKK26286	1	Plate	SUB FOR AN235803; AKK12817
2	AKK26285	1	Plate	SUB FOR AN235804; AKK12496
2	AKK26286	1	Plate	16 Row
3	N238352	1	Pin Fastener	-
4	24H1175	2	Washer	1-9/32" X 2-3/8" X 1/4"
5	E63018	8	Spring Pin	-
6	N330476	1	Structural Tube	-
7	N330149	2	Plate	-
8	19M8019	20	Cap Screw	M16 X 160
9	A31869	24	Lock Nut	-
10	N231208	2	Pin Fastener	-
11	N236526	2	Bushing	-
12	24H1496	8	Washer	1-9/32" X 2" X 0.060"
13	AH176895	1	Hydraulic Cylinder	-
14	N330148	2	Plate	-
15	N238956	1	Tube	-
16	N330473	2	Strap	-
17	N241730	1	Pin Fastener	-
18	AN236027	1	Plate	-
19	N330813	1	Strap	-
20	19M7778	2	Cap Screw	M20 X 220
21	A31870	4	Lock Nut	-
22	N330474	1	Strap	-
23	N231296	1	Pin Fastener	-
23	N187499	1	Pin Fastener	-
24	19M8503	2	Cap Screw	M20 X 160
25	N330429	1	Shim	-
26	19M7790	2	Screw	M12 X 35
27	14M7299	2	Flange Nut	M12
28	19M7409	4	Cap Screw	M16 X 50
29	N330820	1	Spacer	-
30	N231749	2	Washer	-
31	24M7053	20	Washer	17 X 30 X 3 mm

Wingfold Hinge Assembly, 11/15 and 16 Row
