WING FOLD CONTROL HYDRAULICS (23-ROW ) ( - 770100)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14H904	1	Nut	3/4"
2	19H2284	2	Cap Screw	3/8" X 7/8"
3	19M8039	2	Screw	M8 X 80
4	A27898	1	Union Fitting	-
5	AA29209	1	Pressure Relief Valve	-
6	AH176901	2	Hydraulic Cylinder	-
7	AH20193	2	Elbow Fitting	-
8	AH75164	5	Elbow Fitting	-
9	AN210585	2	Tee Fitting	-
10	AN400687	1	Manifold	(SUB FOR AN236960)
11	AN400824	2	Control Valve	(SUB FOR AN236963)
12	AN237074	2	Hydraulic Cylinder	-
13	AHC12097	2	Hydraulic Cylinder	SUB FOR AN260409
14	AN280978	3	Adapter Fitting	-
15	AN33434	2	Tee Fitting	-
16	AR21837	1	Clamp	-
17	AR94522	2	Hydr. Quick Coupler Plug	-
18	AT26327	4	Tee Fitting	-
19	AT32332	7	Elbow Fitting	-
20	AT54268	1	Tee Fitting	-
21	AW16707	1	Union Fitting	-
22	E63525	2	Nut	M8
24	N233432	4	Hydraulic Restrictor	-
25	N239652	1	Angle	-
26	N281475	1	Hydraulic Restrictor	-
27	R26375	15	O-Ring	-
28	R26906	5	O-Ring	-
29	R27237	4	Fitting	-
30	R30815	1	Fitting	-
31	R38556	1	Hose	-
32	R81695	2	Plug	-
33	AA44235	2	Hydraulic Hose	-
34	AN233512	2	Hydraulic Hose	-
35	AA36968	2	Hydraulic Hose	-
36	AN280817	2	Hydraulic Hose	-
37	AA34735	2	Hydraulic Hose	-
38	AN233537	2	Hydraulic Hose	-
39	AN233655	2	Hydraulic Hose	-
40	U12547	1	O-Ring	USE WITH R70921
41	A59667	2	Hydraulic Restrictor	-
23A	N110522	3	Adapter Fitting	-
23B	R70921	3	Adapter Fitting	-

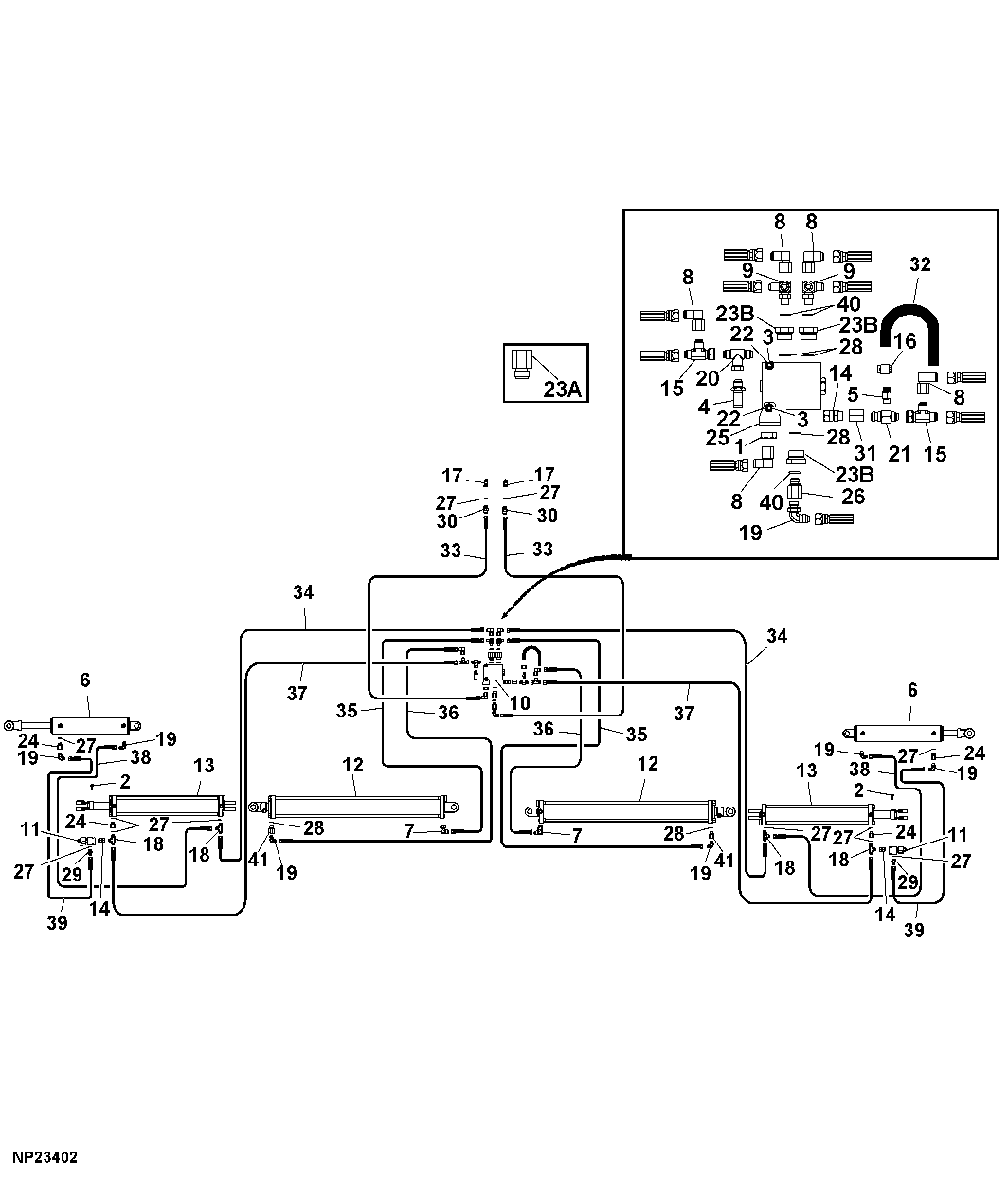

WING FOLD CONTROL HYDRAULICS (23-ROW ) ( - 770100)
