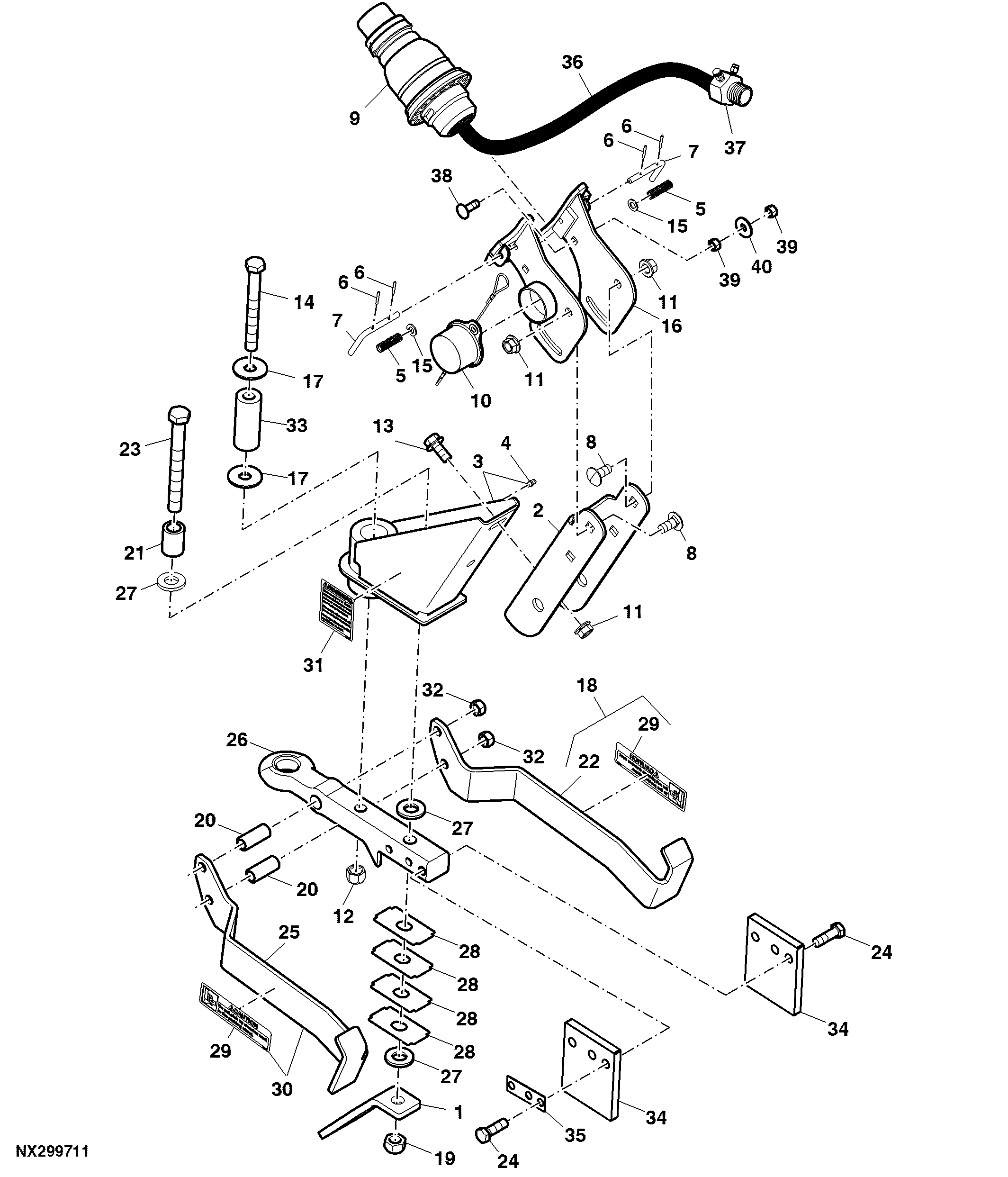

Wagon Hitch Coupling, Pitstop (006149 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	N332292	1	Plate	-
2	N400376	1	Plate	-
3	AN237043	1	Frame	INCLUDES (2) N332262 AND JD7844
4	JD7844	1	Lubrication Fitting	-
5	N402359	2	Compression Spring	-
6	E71782	4	Spring Pin	-
7	N400382	2	Pin	-
8	03M7306	4	Bolt	M16 X 35
9	AN236561	1	Hydr. Quick Coupler Plug	INCLUDES N242383
10	AN237128	1	Cover	-
11	14M7291	2	Flange Nut	M16
12	A31870	1	Lock Nut	M20
13	19M7843	2	Screw	M16 X 35
14	19M7645	1	Screw	M20 X 200
15	24M7096	2	Washer	10.500 X 18 X 1.600 mm
16	AN400227	1	Frame	-
17	24M7277	1	Washer	21 X 60 X 4 mm
18	AN237143	1	Plate	-
19	K40017	1	Lock Nut	-
20	N331306	2	Spacer	-
21	N331323	1	Bushing	-
22	N331310	1	Plate	-
23	19H3666	1	Cap Screw	7/8" X 8"
23	08H4419	1	Cap Screw	7/8" X 6-1/2"
24	19M7409	6	Cap Screw	M16 X 50
24	19M7719	6	Cap Screw	M16 X 70
24	19M7759	6	Cap Screw	M16 X 60
25	N331311	1	Plate	-
26	N331378	1	Hitch	-
27	24M7243	2	Washer	25.400 X 50 X 6 mm
28	N331379	4	Shim	-
29	N332264	1	Label	-
30	AN237144	1	Plate	-
31	N332262	1	Label	-
32	19M7495	2	Cap Screw	M16 X 100
32	A31869	2	Lock Nut	-
33	N331324	1	Bushing	-
34	N331380	2	Plate	-
35	N402249	1	Shim	-
36	-	1	Part 40	-
37	AN237036	1	Bleed Valve	-
38	03M7199	1	Bolt	M12 X 35
39	14M7275	2	Nut	M12
40	24M7280	1	Washer	17 X 30 X 4 mm
40	24M7180	1	Washer	13 X 37 X 3 mm
