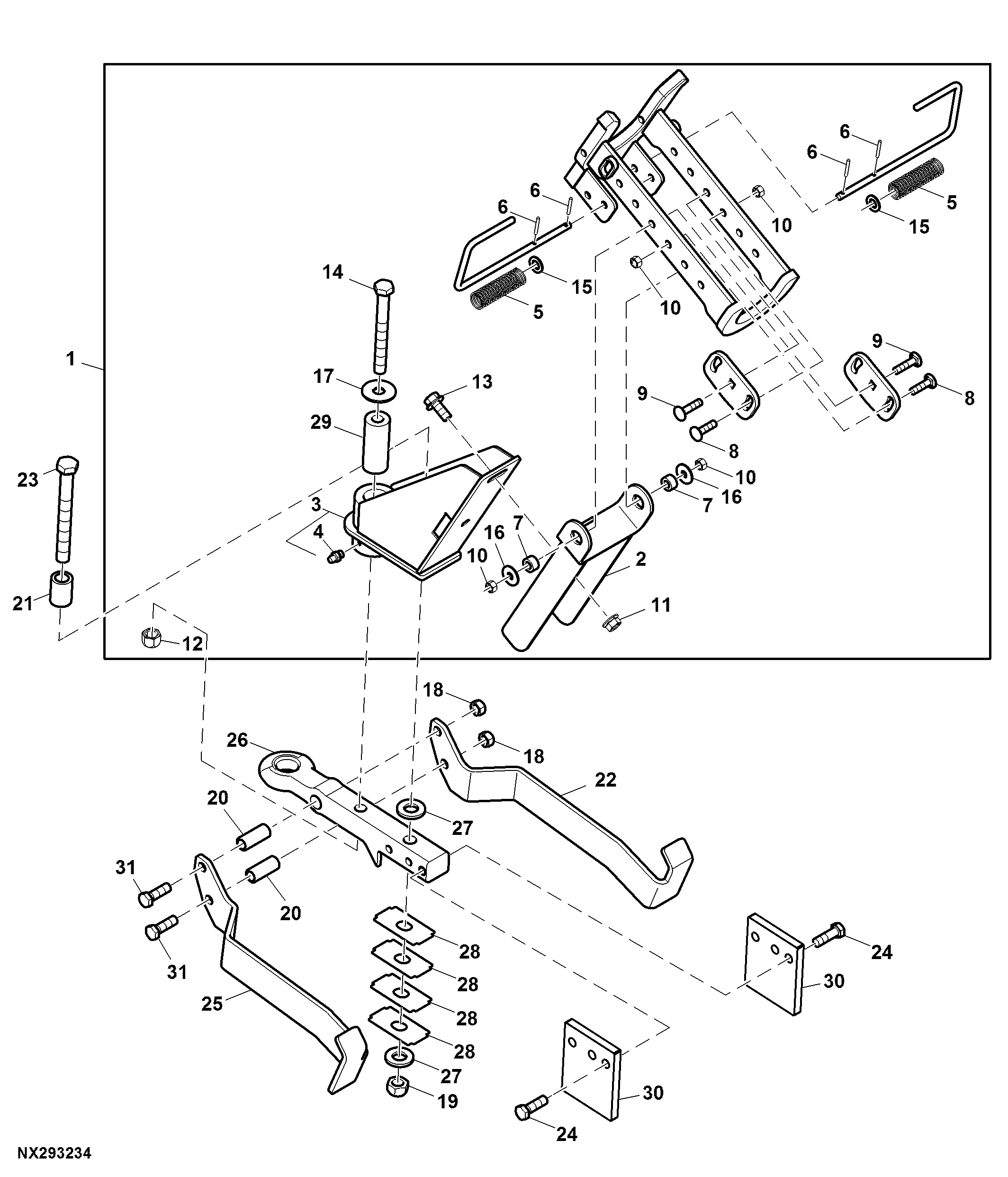

Wagon Hitch Coupling, Pitstop ( - 006147)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	-
2	AN236501	1	Frame	-
3	AN237043	1	Frame	INCLUDES JD7844 AND (2) N332262
4	JD7844	1	Lubrication Fitting	-
5	F2695R	2	Extension Spring	-
6	M79770	4	Spring Pin	-
7	-	2	Part 7	-
8	03M7201	4	Bolt	M12 X 45
9	03M7202	2	Bolt	M12 X 50
10	14M7275	6	Nut	M12
11	14M7291	2	Flange Nut	M16
12	14M7594	1	Lock Nut	M20
13	19M7843	2	Screw	M16 X 35
14	19M8100	1	Cap Screw	M20 X 180
15	24M7053	2	Washer	17 X 30 X 3 mm
16	24M7180	2	Washer	13 X 37 X 3 mm
17	24M7277	1	Washer	21 X 60 X 4 mm
18	A31869	2	Lock Nut	-
19	K40017	1	Lock Nut	-
20	N331306	2	Spacer	-
21	N331323	1	Bushing	-
22	N331310	1	Plate	-
23	19H3666	1	Cap Screw	7/8" X 8"
24	19M7409	6	Cap Screw	M16 X 50
25	N331311	1	Plate	-
26	N331378	1	Hitch	-
27	24M7243	2	Washer	25.400 X 50 X 6 mm
28	N331379	4	Shim	-
29	N331324	1	Bushing	-
30	N331380	2	Plate	-
31	19M7495	2	Cap Screw	M16 X 100
