Открытый узел

Ramp Brackets, 23 Row, Pitstop

Ramp Brackets, 23 Row, Pitstop

Ramp Brackets, 23 Row, Pitstop

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

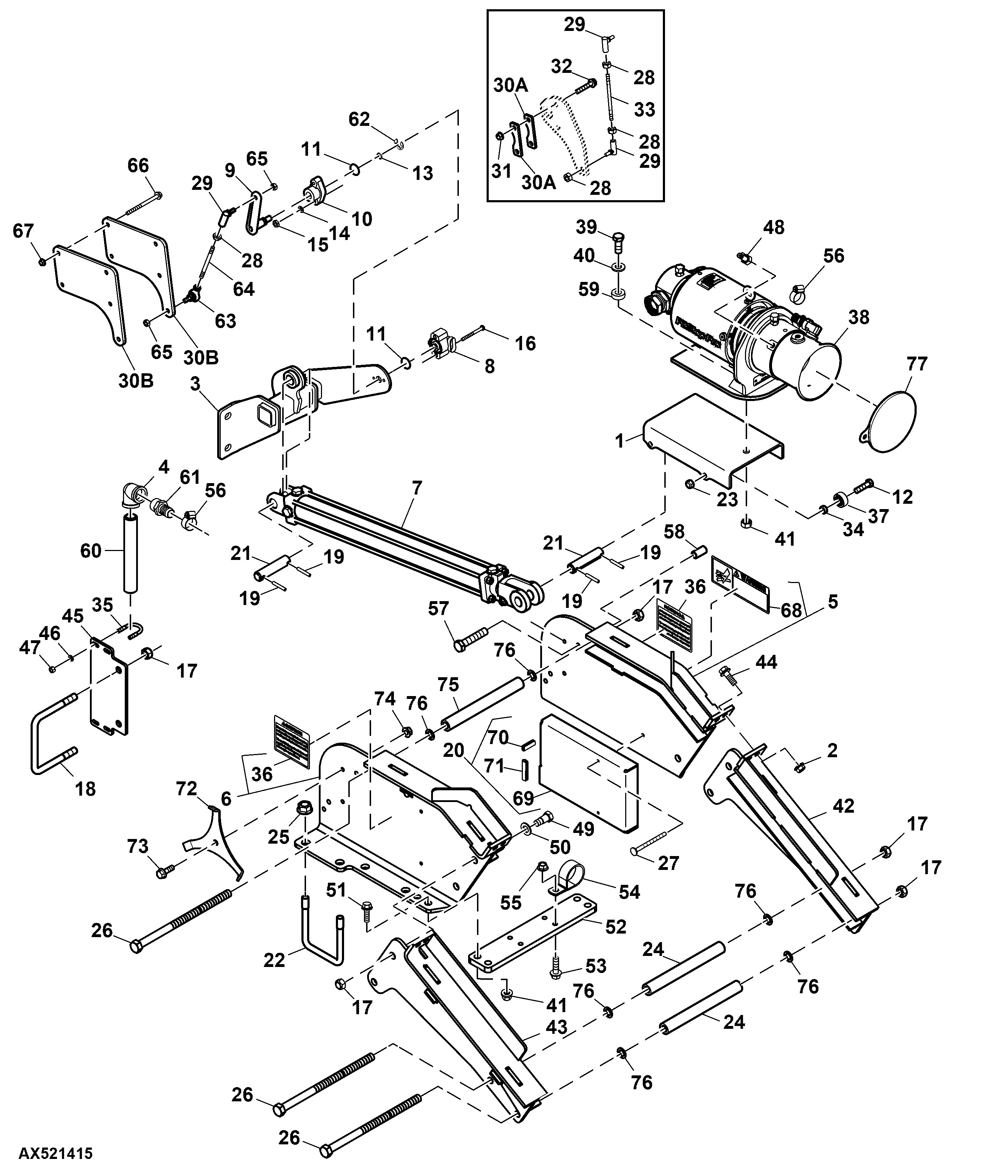

Ramp Brackets, 23 Row, Pitstop

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AN236512	1	Frame	-
2	14M7299	4	Flange Nut	M12
3	AN400539	1	Support	-
4	15H592	1	Elbow Fitting	3/4"
5	AN400279	1	Frame	-
6	AN400278	1	Frame	-
7	AN236515	1	Hydraulic Cylinder	-
7	AN236457	1	Seal Kit	-
8	LVA13773	1	Sensor	Potentiometer
9	N236826	1	Shaft	-
10	N237456	1	Support	-
11	P48347	2	O-Ring	-
12	19M7496	4	Cap Screw	M12 X 45
13	T77613	1	O-Ring	-
14	12M7060	2	Washer	5.300 mm
15	14H631	2	Nut	0.190"
16	21H1383	2	Screw	0.190" X 2"
17	A31869	9	Lock Nut	-
18	A54635	1	U-Bolt	-
19	E63018	4	Spring Pin	-
20	AN237147	1	Cover	INCLUDES N332109
21	N134600	2	Pin Fastener	-
22	N331364	2	U-Bolt	-
23	A31867	4	Lock Nut	-
24	N400623	2	Bushing	-
25	14H1064	4	Nut	3/4"
26	19M8976	3	Cap Screw	M16 X 320
27	03M7346	2	Bolt	M6 X 75
28	14H860	5	Nut	1/4"
29	AN207028	2	Ball Joint	-
31	14M7298	2	Flange Nut	M8
32	19M7799	2	Screw	M8 X 45
33	N154955	1	STUD	-
34	FH311773	2	Washer	-
35	N306336	2	U-Bolt	-
36	N401505	2	Label	Caution
37	AE11579	4	Ball Bearing	SUB FOR APPL AFH204000
38	AN400440	1	Seal Kit	-
38	AN400437	1	Seal Kit	-
38	-	1	Part 40	FOR REPAIR USE KIT AN400437 and AN400440
39	19M10019	1	Cap Screw	M16 X 40
40	24M7241	1	Washer	17 X 34 X 4 mm
41	14M7291	5	Flange Nut	M16
42	AN400280	1	Frame	-
43	AN400281	1	Frame	-
44	19M7790	4	Screw	M12 X 35
45	N332222	1	Plate	-
46	24M7036	4	Washer	9 X 16 X 1.600 mm
47	14M7327	4	Lock Nut	M8
48	AN400471	2	Switch	-
49	N401448	4	Screw	-
50	24M7361	4	Washer	19 X 34 X 3 mm
51	19M7844	4	Screw	M16 X 45
52	N400622	1	Plate	-
53	19M7835	4	Screw	M10 X 35
54	N205415	4	Clamp	-
55	14M7296	4	Flange Nut	M10
56	AN205159	2	Hose Clamp	-
57	19M7170	2	Cap Screw	M10 X 50
58	N308462	2	Bushing	-
59	N331329	1	Bushing	-
60	E96516	1	Threaded Nipple	-
61	N153973	1	Hose Fitting	-
62	R72655	1	Snap Ring	-
63	AT169375	1	Ball Joint	USE WITH N402948
64	T139681	1	Stud	USE WITH N402948
65	T10581	2	Lock Nut	USE WITH N402948
66	19M8145	4	Screw	M6 X 80, USE WITH N402948
67	E63524	6	Nut	USE WITH N402948
68	A80683	1	Safety Sign	Warning
69	N332109	1	Cover	-
70	-	1	Part 74	CTL 39 mm, MF L58448
71	-	1	Part 75	MF L58448
72	N405213	1	Plate	-
73	19M9837	1	Screw	M8 X 25
74	14M7649	1	Flange Nut	M8
75	N331328	1	Bushing	17.450 X 30.160 X 270 mm (11/16" X 1-3/16" X 10.630")
76	24H1375	6	Washer	11/16" X 1-1/8" X 0.060"
77	N405159	1	Cover	-
30A	N331964	2	Bracket	-
30B	N402948	2	Plate	-
