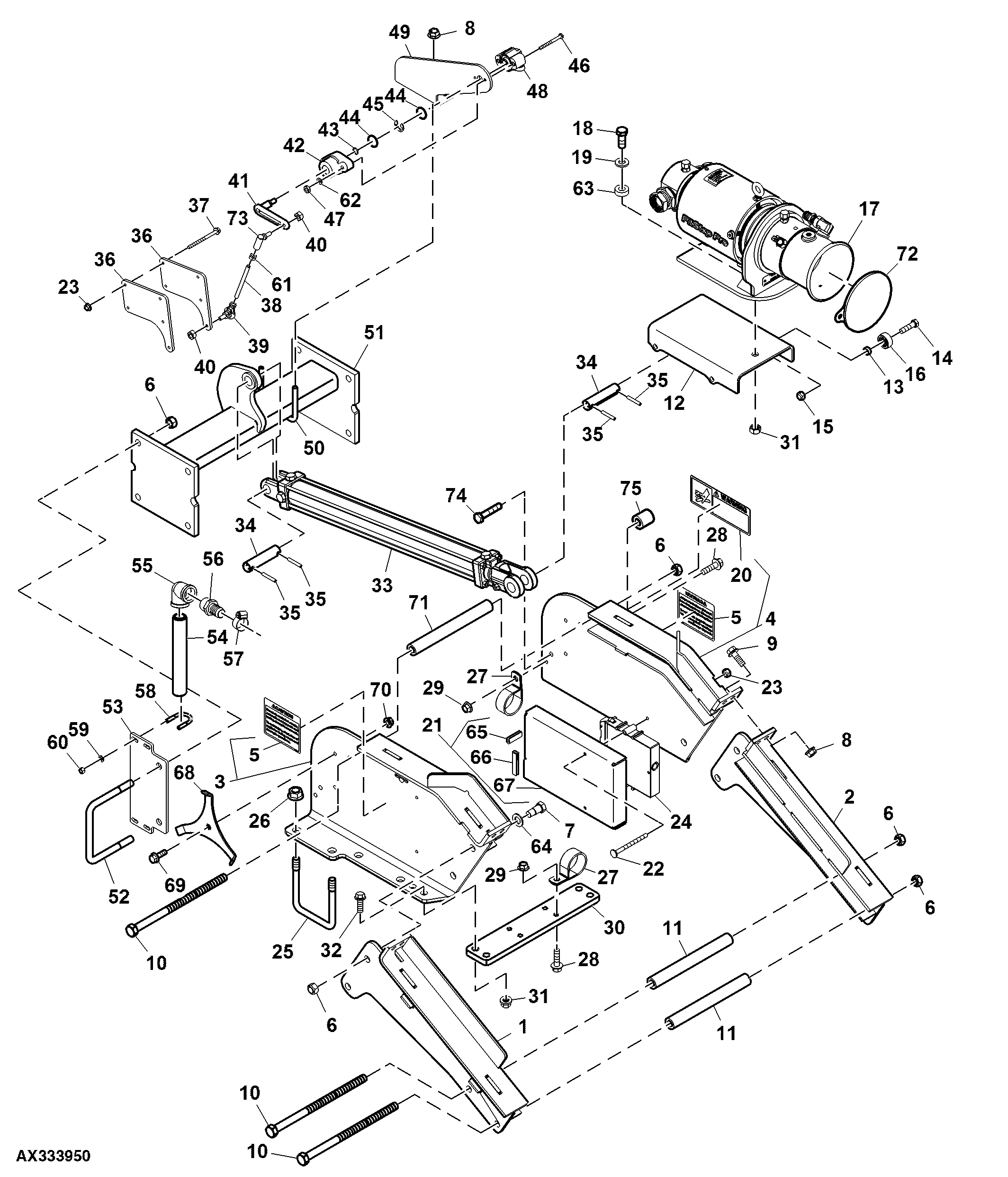

Ramp Brackets 11/15 and 16 Row, Pitstop

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AN400281	1	Frame	-
2	AN400280	1	Frame	-
3	AN400278	1	Frame	-
4	AN400279	1	Frame	-
5	N401505	2	Label	Caution
6	A31869	15	Lock Nut	M16
7	N401448	4	Screw	-
8	14M7299	6	Flange Nut	M12
9	19M7790	4	Screw	M12 X 35
10	A31552	3	Cap Screw	-
11	N400623	2	Bushing	-
12	AN236512	1	Frame	-
13	FH311773	4	Washer	-
14	19M7496	4	Cap Screw	M12 X 45
15	A31867	4	Lock Nut	M12
16	AE11579	4	Ball Bearing	-
17	-	1	Part 17	-
18	19M10019	1	Cap Screw	M16 X 40
19	24M7241	1	Washer	17 X 34 X 4 mm
20	A80683	1	Safety Sign	Warning
21	AN237147	1	Cover	-
22	03M7346	2	Bolt	M6 X 75
23	E63524	6	Nut	M6
24	RE260494	1	Electrohydraulic Controller	-
25	N223101	2	U-Bolt	-
26	A20672	4	NUT	3/4
27	N205415	4	Clamp	-
28	19M7835	4	Screw	M10 X 35
29	14M7296	4	Flange Nut	M10
30	N400622	1	Plate	-
31	14M7291	5	Flange Nut	M16
32	19M7844	4	Screw	M16 X 45
33	AN236515	1	Hydraulic Cylinder	-
33	AN236457	1	Seal Kit	-
34	N134600	2	Pin Fastener	-
35	E63018	4	Spring Pin	8.331 X 44.450 mm (21/64" X 1-3/4")
36	N400802	2	Plate	-
36	N402948	2	Plate	16 Row
37	19M8145	4	Screw	M6 X 80
38	T139681	1	Stud	-
39	AT169375	1	Ball Joint	-
40	T10581	2	Lock Nut	-
41	N236826	1	Shaft	-
42	N237456	1	Support	-
43	T77613	1	O-Ring	-
44	P48347	2	O-Ring	-
45	R72655	1	Snap Ring	-
46	21H1383	2	Screw	0.190" X 2"
47	14H631	2	Nut	0.190"
48	LVA13773	1	Sensor	Potentiometer
49	N400801	1	Plate	-
50	N316707	1	U-Bolt	-
51	AN236296	1	Support	-
51	AKK22725	1	Support	16 Row
52	A54635	4	U-Bolt	-
53	N332222	1	Plate	-
54	E96516	1	Threaded Nipple	-
55	15H592	1	Elbow Fitting	3/4"
56	N153973	1	Hose Fitting	-
57	AN205159	1	Hose Clamp	-
58	N306336	2	U-Bolt	-
59	24M7036	4	Washer	9 X 16 X 1.600 mm
60	14M7327	4	Lock Nut	M8
61	14H860	1	Nut	1/4"
62	12M7060	2	Washer	5.300 mm
63	N331329	1	Bushing	-
64	24M7361	4	Washer	19 X 34 X 3 mm
65	-	1	Part 68	CTL 39 mm, MF L58448
66	-	1	Part 69	MF L58448
67	N332109	1	Cover	-
68	N405213	1	Plate	-
69	19M9837	1	Screw	M8 X 25
70	14M7649	1	Flange Nut	M8
71	N331328	1	Bushing	17.450 X 30.160 X 270 mm (11/16" X 1-3/16" X 10.630")
72	N405159	1	Cover	-
73	AN207028	1	Ball Joint	-
74	19M7170	2	Cap Screw	M10 X 50
75	N308462	2	Bushing	-

Ramp Brackets 11/15 and 16 Row, Pitstop
