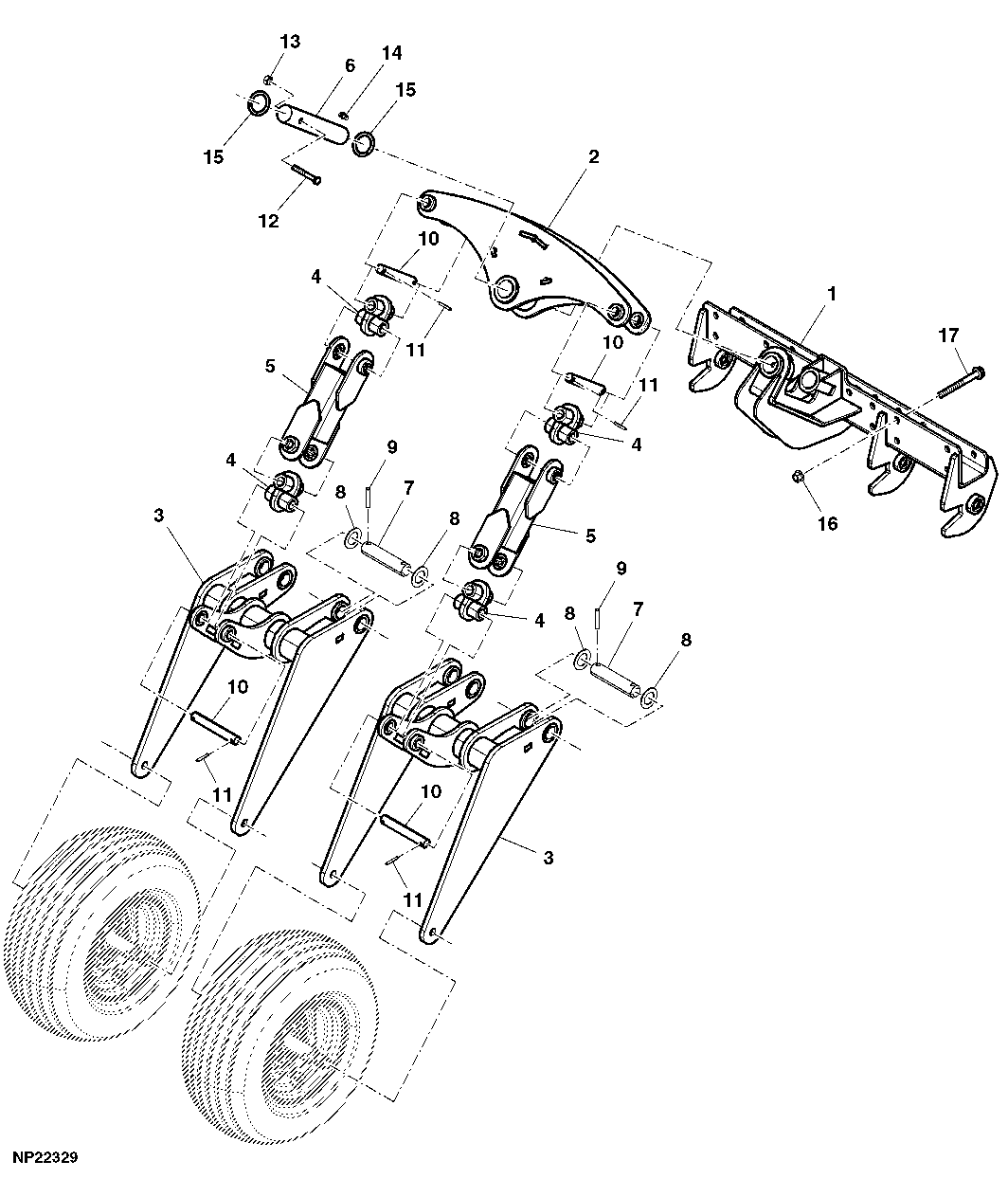

MAIN FRAME WHEEL MOUNT ASSEMBLY (23- ROW)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AN236724	1	Support	-
2	AN236725	1	Link	-
3	AN236729	2	Yoke	-
4	AN236744	4	Universal Joint	-
5	AN236840	2	Link	-
6	A38306	1	Pin Fastener	-
7	N236139	4	Pin	-
8	24H1228	8	Washer	1-17/32" X 2-1/2" X 0.120"
9	N137598	8	Spring Pin	-
10	N233427	8	Pin Fastener	-
11	E63018	8	Spring Pin	-
12	19M7943	1	Cap Screw	M12 X 90
13	A31867	1	Lock Nut	-
14	JD7844	1	Lubrication Fitting	-
15	24H1594	2	Washer	2-1/16" X 2-3/4" X 0.134"
16	14M7589	1	Lock Nut	M16
17	19M7830	1	Screw	M16 X 150

MAIN FRAME WHEEL MOUNT ASSEMBLY (23- ROW)

Нет текстового описания
