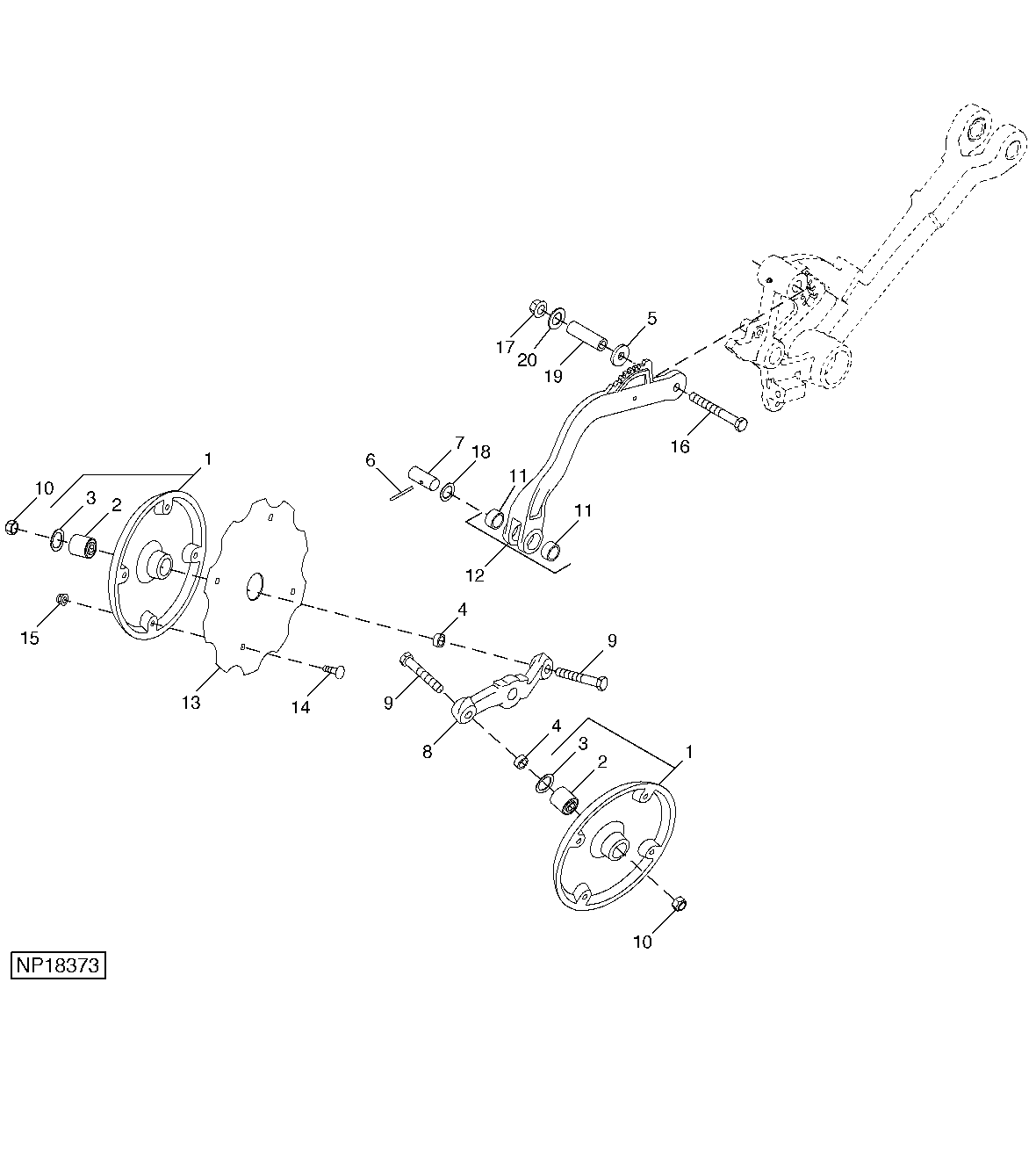

FERTILIZER OPENER CLOSING WHEEL AND ARM ASSEMBLY

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AA68627	1	Wheel	-
2	AN212132	2	Ball Bearing	-
3	L1610N	2	Snap Ring	-
4	A52556	2	Spacer	-
5	T146246	1	Washer	-
6	34M7314	1	Spring Pin	5 X 55 mm
7	A85569	1	Pin	-
8	A88303	1	Walking Beam	(SUB FOR A85563)RH (ILLUSTRATED)
8	A88304	1	Walking Beam	(SUB FOR A85564)LH
9	19M7884	2	Cap Screw	M16 X 110
10	A31869	2	Lock Nut	M16
11	N219547	2	Bushing	-
12	AA68630	1	Arm	RH (ILLUSTRATED)
12	AA68631	1	Arm	LH
13	A85568	1	Disk	-
14	03M7185	4	Bolt	M8 X 25
15	14M7396	4	Lock Nut	M8
16	19M8043	1	Cap Screw	M16 X 140
17	A31869	1	Lock Nut	M16
18	R65240	1	Washer	-
19	A86886	1	Spacer	-
20	24H1106	1	Washer	11/16" X 1-3/4" X 0.134"

FERTILIZER OPENER CLOSING WHEEL AND ARM ASSEMBLY
