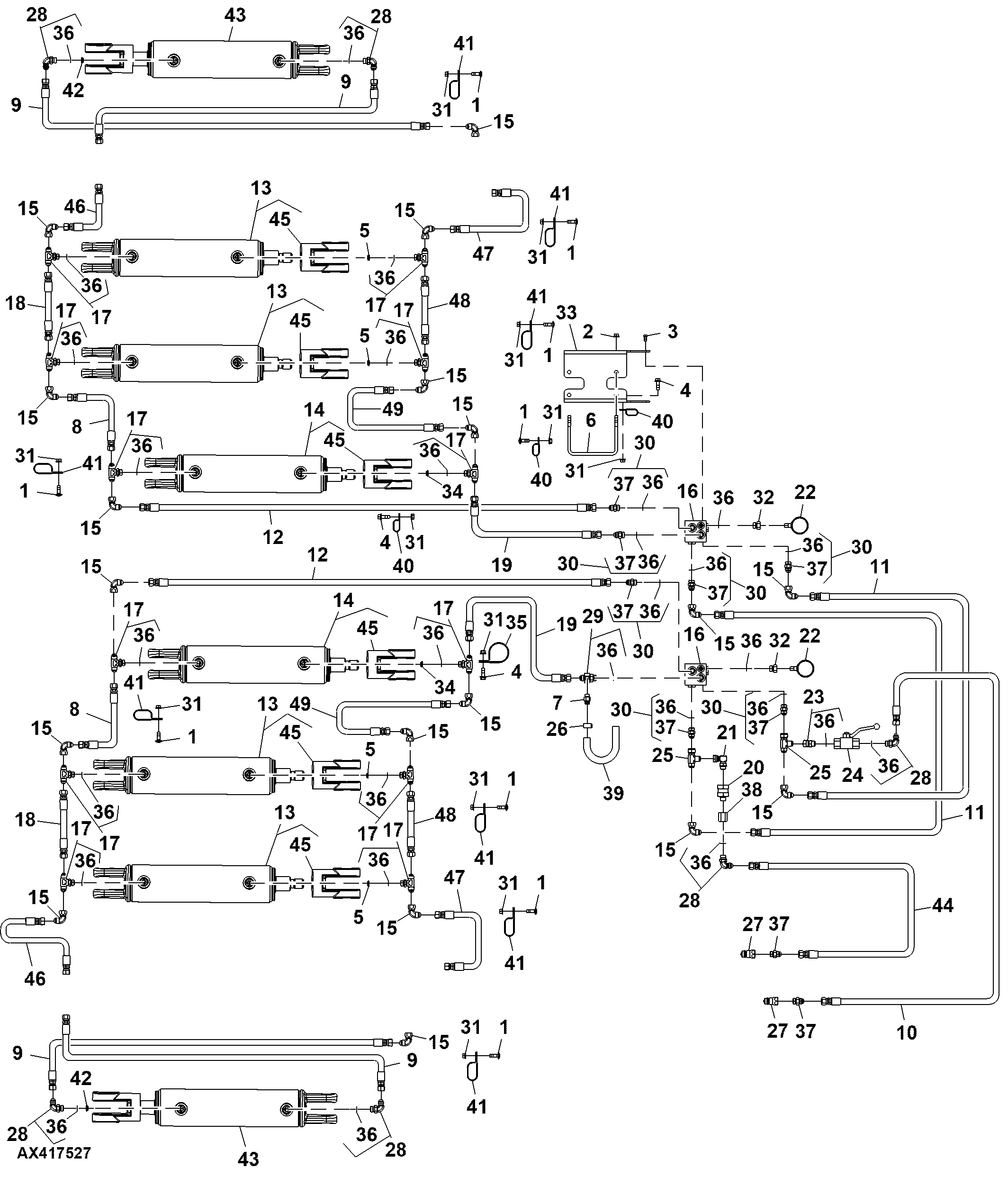

Depth Control Hydraulic Lines, Manual Control, 23 Row (770101 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	03M7192	14	Bolt	M10 X 30
2	14M7296	4	Flange Nut	M10
3	19H1813	4	CAP SCREW	5/16" X 5/8"
4	19M7786	4	Screw	M10 X 30
5	A47028	8	Orifice	-
6	A54714	2	U-Bolt	-
7	AA29209	1	Pressure Relief Valve	-
8	AKK39264	8	Hydraulic Hose	-
9	AKK39265	2	Hydraulic Hose	-
10	AKK39276	1	Hydraulic Hose	-
11	AKK39282	2	Hydraulic Hose	-
12	AKK39284	2	Hydraulic Hose	-
13	AH212757	6	Hydraulic Cylinder	-
14	AH214207	2	Hydraulic Cylinder	-
15	AH75164	20	Elbow Fitting	-
16	AKK18195	2	Valve	Manual Control
16	AKK18196	2	Valve	TruSet™ Control
17	AN140263	12	Tee Fitting	-
18	AKK39300	2	Hydraulic Hose	-
19	AKK44589	2	Hydraulic Hose	SUB FOR AKK39303
20	AN260207	1	Filter	-
21	AN261475	1	Elbow Fitting	-
22	AN280712	2	Gauge	-
23	AN280978	2	Adapter Fitting	-
24	AFH216499	1	Valve	-
24	AN281426	1	Valve	ORDER AFH216499
25	AN33434	2	Tee Fitting	-
26	AR21837	1	Clamp	-
27	AR94522	4	Hydr. Quick Coupler Plug	-
28	AT32332	12	Elbow Fitting	-
29	AW16707	1	Union Fitting	-
30	AW21857	7	Fitting	-
31	E63526	22	Nut	-
32	H35112	2	Adapter Fitting	-
33	KK30619	1	Bracket	-
34	N114610	2	Orifice	-
35	N205452	1	Clamp	-
36	R26375	1	O-Ring	-
37	R27237	9	Fitting	-
38	R30815	1	Fitting	-
39	R38556	1	Hose	-
40	R49921	5	Clamp	-
41	T149597	16	Clamp	-
42	N117554	2	Orifice	-
43	AH212681	2	Hydraulic Cylinder	-
44	AKK39275	1	Hydraulic Hose	-
45	HC11971	6	End	SUB FOR H179754
46	AKK39255	2	Hydraulic Hose	-
47	AKK39256	2	Hydraulic Hose	-
48	AKK39301	2	Hydraulic Hose	-
49	AKK39265	2	Hydraulic Hose	-

Depth Control Hydraulic Lines, Manual Control, 23 Row (770101 - )
