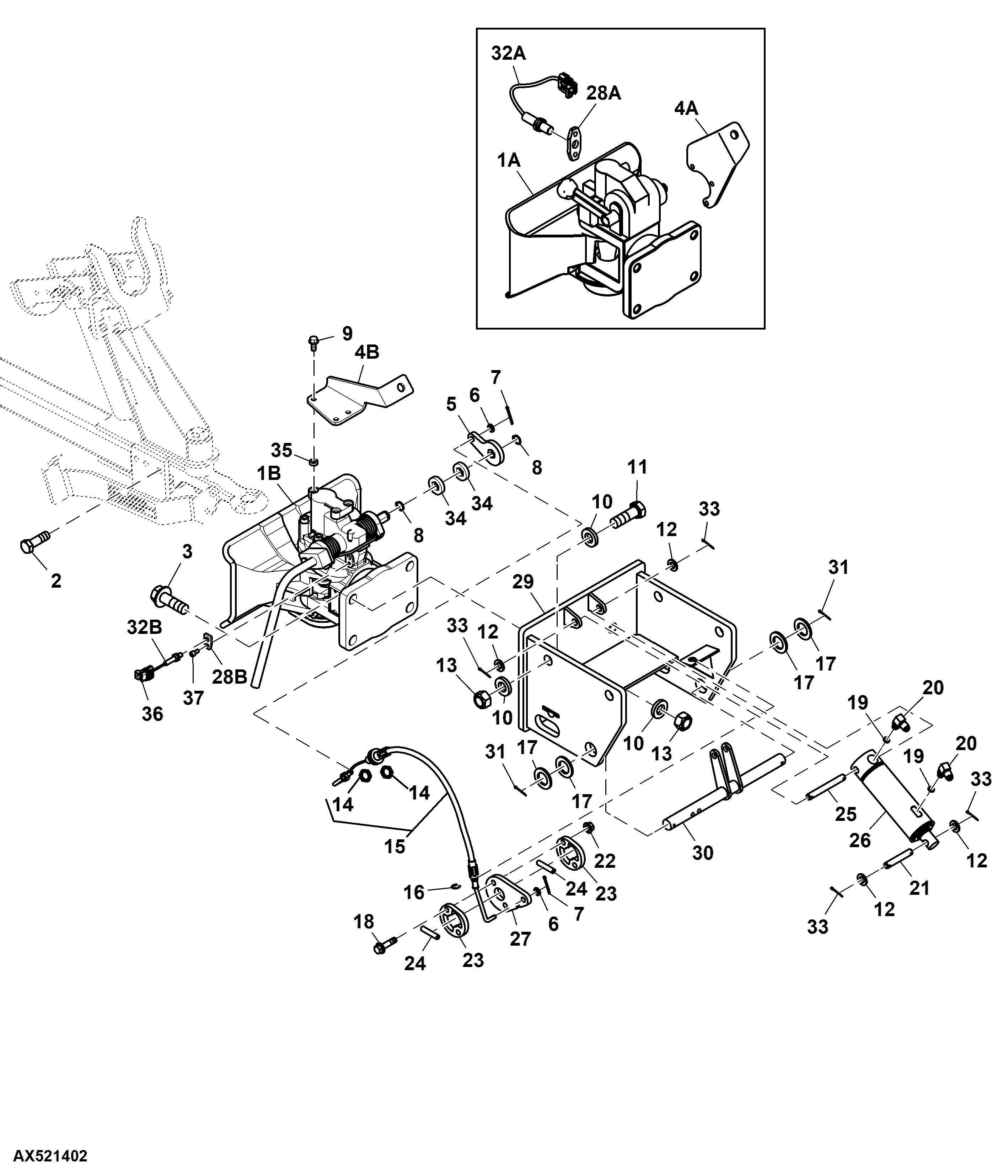

Automatic Hitch, Pitstop

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
2	19M7409	1	Cap Screw	M16 X 50
3	19M7851	4	Screw	M20 X 60
5	N331985	1	Plate	-
6	24M7028	2	Washer	10.500 X 20 X 2 mm
7	A81412	2	Cotter Pin	-
8	T53977	2	SNAP RING	-
9	19M7866	3	Screw	M8 X 20
10	N231749	12	Washer	-
11	19M8224	4	Cap Screw	M20 X 60
12	24M7047	4	Washer	13 X 24 X 2.500 mm
13	A31870	8	Lock Nut	-
14	14M7492	2	Nut	M16
15	AN236942	1	Push Pull Cable	-
16	M87144	1	Snap Ring	-
17	24H1463	4	Washer	1-1/16" X 1-3/4" X 0.134"
18	19M7804	2	Screw	M10 X 40
19	R28782	2	O-Ring	-
20	AA34748	2	Elbow Fitting	-
21	N152819	1	PIN FASTENER	-
22	14M7296	2	Flange Nut	M10
23	N332016	2	Plate	-
24	N237220	2	Spring Pin	-
25	N152820	1	Pin Fastener	-
26	AH216723	1	Hydraulic Cylinder	-
27	N332015	1	Plate	-
29	AN236464	1	Bracket	-
30	AN236660	1	Lift Arm	-
31	11M7032	2	Cotter Pin	5 X 50 mm
33	11M7092	4	Cotter Pin	3.200 X 40 mm
34	KK29851	2	Spacer	-
35	T32354	3	Washer	-
36	57M7255	1	Elec. Connector Housing	-
36	57M7290	1	Elec. Connector Accessory	-
36	R104846	3	Elec. Connector Terminal	-
36	57M7258	3	Elec. Connector Seal	-
37	19M8618	1	Screw	M6 X 12
1A	AN236954	1	Hitch	-
1B	AKK18932	1	Hitch	-
4A	N331986	1	Plate	USE WITH AN236954
4B	KK28509	1	Plate	USE WITH AKK18932
28A	N332133	1	Plate	USE WITH AN237014
28B	KK29232	1	Plate	USE WITH AKK19249
32A	AN237014	1	Proximity Sensor	USE WITH AN236954
32B	AKK19249	1	Proximity Sensor	USE WITH AKK18932
