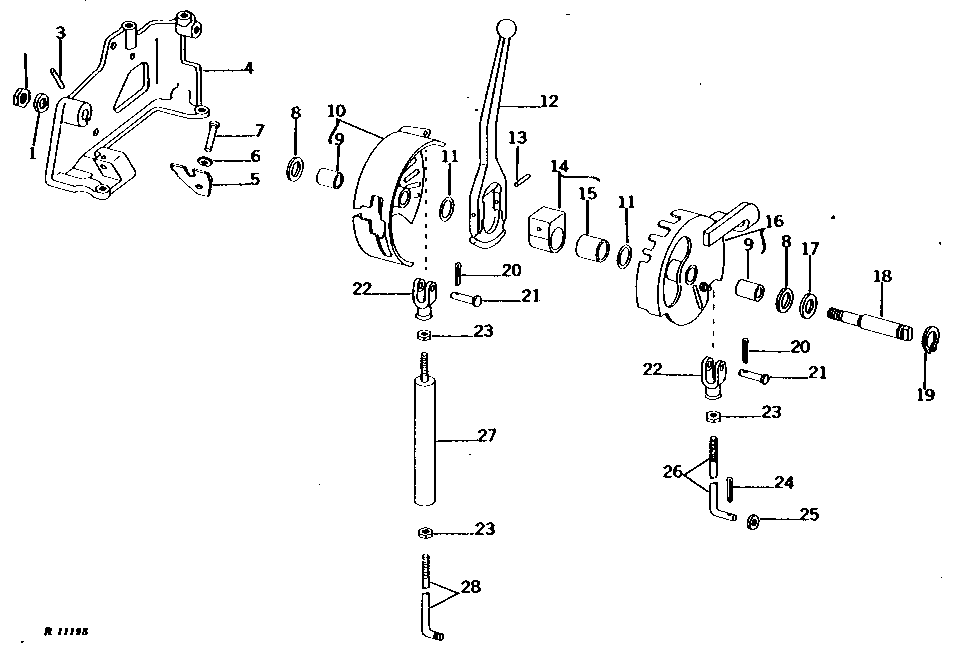

TRANSMISSION SHIFTER CONTROL (SYNCRO-RANGE) [02C05]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14H1039	1	Nut	5/8"
2	12H294	1	Lock Washer	5/8"
3	34H252	1	SPRING PIN	1/8" X 1-1/4"
4	R38189	1	BRACKET	(NLA)
5	R52882	1	LATCH	(SUB FOR R40148 OR R42128)
6	R1870R	1	Washer	(SUB R57696)
7	R65563	1	Pin Fastener	(SUB FOR C1067R)
7	R38400	1	PIN FASTENER	-
8	R42127	2	Washer	(SUB FOR R26183)
9	R26182	1	Bushing	-
10	AR45240	1	QUADRANT	(SUB FOR AR26361 OR AR44263)
11	R26187	2	WASHER	-
12	R27633	1	GEARSHIFT LEVER	-
13	34H314	2	Spring Pin	1/4" X 1-1/4"
14	AR26360	1	PIVOT	(MARKED R26185) (SUB R53247 AND (2) R26187)
14	R53247	1	PIVOT	(ALSO ORDER (2) R26187) (SUB FOR AR26360 OR R47203)
15	R26186	1	Bushing	(USE WITH R26185)
16	AR45342	1	QUADRANT	(SUB FOR AR33935 OR AR44270)
17	24H1423	1	Washer	29/32" X 1-1/2" X 0.036"
17	24H1422	1	Shim	0.018"
17	24H1660	1	Washer	57/64" X 1-3/8" X 0.060"
18	R26178	1	SHAFT	-
19	R26192	1	Snap Ring	-
20	11M7081	2	Cotter Pin	0.098" X 0.787"
21	R65563	2	Pin Fastener	(SUB FOR C1067R)
22	C284R	2	Yoke	-
23	14H732	3	Nut	3/8"
24	11M7059	1	Cotter Pin	3.200 X 20 MM
25	24H1302	1	Washer	13/32" X 11/16" X 0.035"
26	R38114	1	HOOK BOLT	-
27	AR49457	1	SPRING ASSEMBLY	(SUB FOR AR31649)
28	R38113	1	HOOK BOLT	-

TRANSMISSION SHIFTER CONTROL (SYNCRO-RANGE) [02C05]

Нет текстового описания
