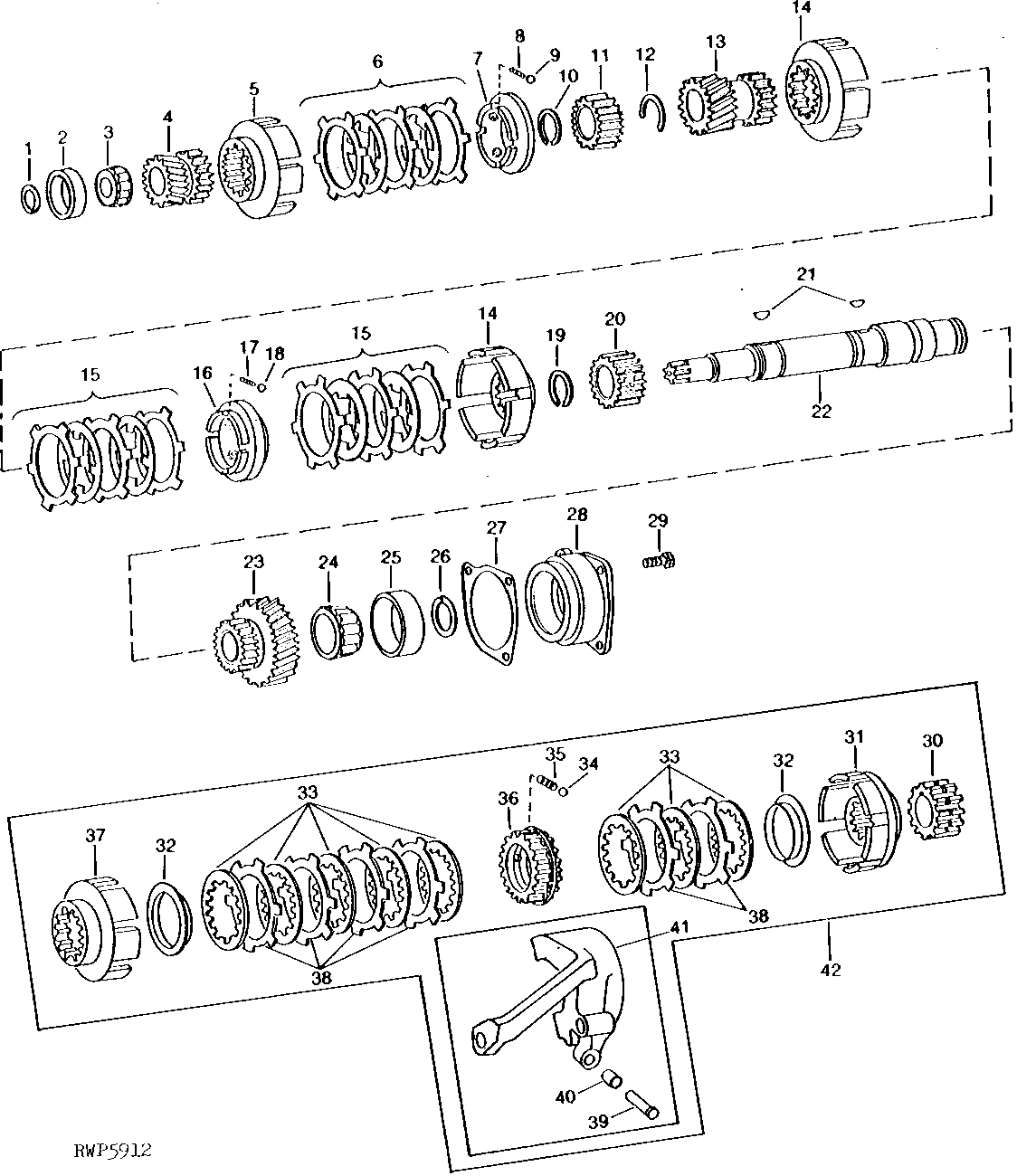

TRANSMISSION DRIVE SHAFT ASSEMBLY (SYNCRO-RANGE) [02C01]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R26221	1	SNAP RING	2MM (.079")
1	R26220	1	SNAP RING	1.9MM (.076")
1	R26223	1	SNAP RING	2.2MM (.085")
1	R26222	1	SNAP RING	2.1MM (.082")
2	JD7449	1	Bearing Cup	-
3	JD8190	1	Bearing Cone	-
4	R33479	1	PINION	REVERSE RANGE
5	R52499	1	DRUM	REVERSE RANGE, (SUB FOR R31027)
6	AR69154	1	SYNCHRONIZER	(SUB FOR AR44997)
7	R52498	1	STOP	REVERSE RANGE, (ALSO ORDER R52499) (SUB FOR R27729)
8	R59860	4	SPRING	(SUB FOR R27730)
9	A4742R	4	Ball	3.96MM (5/32")
10	R33475	1	SNAP RING	-
11	R33480	1	SHIFT COLLAR	REVERSE RANGE
12	R33476	1	SNAP RING	-
13	R59536	1	PINION	LOW RANGE, (SUB FOR R44640 OR R50367)
14	R31026	2	DRUM	LOW AND HIGH RANGE
15	AR69154	2	SYNCHRONIZER	(SUB FOR AR44997)
16	R31028	1	SYNCHRONIZER	LOW AND HIGH RANGE
17	R59860	4	SPRING	(SUB FOR R27730)
18	A4742R	4	Ball	3.96MM (5/32")
19	R26218	1	Snap Ring	-
20	R33383	1	SHIFT COLLAR	LOW AND HIGH RANGE
21	26H77	2	Shaft Key	3/16" X 3/4"
22	R33512	1	SHAFT	-
23	R44639	1	PINION	HIGH RANGE, (SUB FOR R33477)
24	JD8910	1	BEARING CONE	-
25	JD7421	1	Bearing Cup	-
26	R33470	1	SNAP RING	1.9MM (.076")
26	R33471	1	SNAP RING	2MM (.079")
26	R33472	1	SNAP RING	2.08MM (.082")
26	R33473	1	SNAP RING	2.16MM (.085")
27	R33467	1	SHIM	0.15MM (.006")
27	R33468	1	SHIM	0.25MM (.010")
27	R33469	1	SHIM	0.45MM (.018")
28	R33514	1	HOUSING	FRONT BEARING
29	R57725	3	Screw	(SUB FOR R40835)
30	R62806	1	SHIFT COLLAR	LOW AND HIGH RANGE
31	R63072	1	DRUM	HIGH RANGE
32	R63070	2	ROUND RETAINER	-
33	RE36170	8	Disk With Inner Spline	(SUB FOR AR77819)
34	R63075	4	Ball	5.5MM (7/32")
35	R63074	4	SPRING	-
36	RE227962	1	Synchronizer	(SUB FOR AR77817) LOW AND HIGH RANGE
37	R63073	1	BRAKE DRUM	LOW RANGE
38	R63069	6	CLUTCH PLATE	SYNCHRONIZER
39	R26206	1	PIN FASTENER	-
40	R26207	1	Roller	-
41	AR77821	1	SHIFTER	-
42	RE227971	1	SYNCHRONIZER	(SUB FOR AR77814) (SYNCHRONIZER LOW AND HIGH RANGE)

TRANSMISSION DRIVE SHAFT ASSEMBLY (SYNCRO-RANGE) [02C01]
