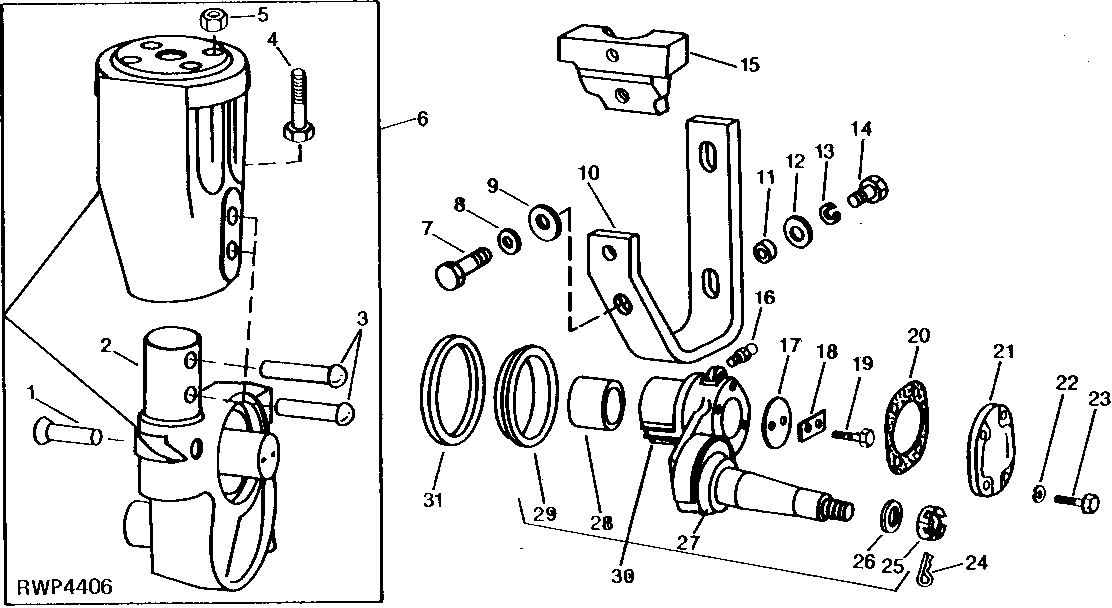

ROLL-O-MATIC [02J21]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	17H716	1	RIVET	(A) 5/8" X 4", (NLA)
2	R20253	1	DOWEL PIN	(A) (ALSO USE ON AR28247)
3	17H760	2	RIVET	(A) 5/8" X 5"
3	17H249	2	RIVET	1/2" X 5", (NLA)
4	19H2663	4	CAP SCREW	3/4" X 2-1/8"
5	14H794	4	Nut	3/4"
6	AR28247	1	EXTENSION	(MARKED R28002 AND R32618) (NLA)
6	AR28249	1	EXTENSION	(A) (MARKED R28002 AND R20252)
7	19H1708	2	CAP SCREW	5/8" X 1-3/4"
8	12H294	2	Lock Washer	5/8"
9	24H1106	2	Washer	11/16" X 1-3/4" X 0.134"
10	A4118R	1	SUPPORT	-
11	A4119R	2	SPACER	-
12	24H1211	2	Washer	9/16" X 1-3/8" X 0.105"
13	12H301	2	Lock Washer	1/2"
14	19H2473	2	Cap Screw	1/2" X 1-3/4"
15	A4117R	1	LOCK	-
16	JD7778	2	Lubrication Fitting	STRAIGHT
17	A3476R	2	THRUST WASHER	(NLA)
17	R20260	2	WASHER	(A)
18	F3319R	2	ADJUSTING STRAP	-
18	R20261	2	PLATE	(A)
19	19H1822	4	Cap Screw	(A) 7/16" X 1"
19	19H1936	4	Cap Screw	3/8" X 3/4"
20	R26947	2	GASKET	-
20	R30392	2	GASKET	(A)
21	AR39858	2	CAP	(MARKED R39925) (NLA)
21	R30391	2	CAP	(A)
22	24H1136	8	Washer	11/32" X 11/16" X 0.065"
22	12H304	8	Lock Washer	(A) 3/8"
23	19H2661	8	Cap Screw	5/16" X 1-3/8"
23	19H1732	8	Cap Screw	(A) 3/8" X 1-1/4"
24	11M7032	2	Cotter Pin	0.197" X 1.969"
25	14H920	2	Nut	1"
26	R28575	2	Washer	(SUB FOR A5146R)
27	R20255	2	Dust Shield	-
28	AA4074R	1	BUSHING	(PKG 4) (1 PKG USED) (SUB A3481R)
28	R20942	4	BUSHING	(A)
29	A3475R	2	ROUND RETAINER	-
29	R20256	2	ROUND RETAINER	(A)
30	AR27316	1	KNUCKLE	R.H. (MARKED R30389)
30	AR27314	1	KNUCKLE	(A) R.H. (MARKED R30387)
30	AR27317	1	KNUCKLE	L.H. (MARKED R30390)
30	AR27315	1	KNUCKLE	(A) L.H. (MARKED R30388)
31	A3474R	2	SPACER	-
31	R20259	2	BUSHING	(A)
