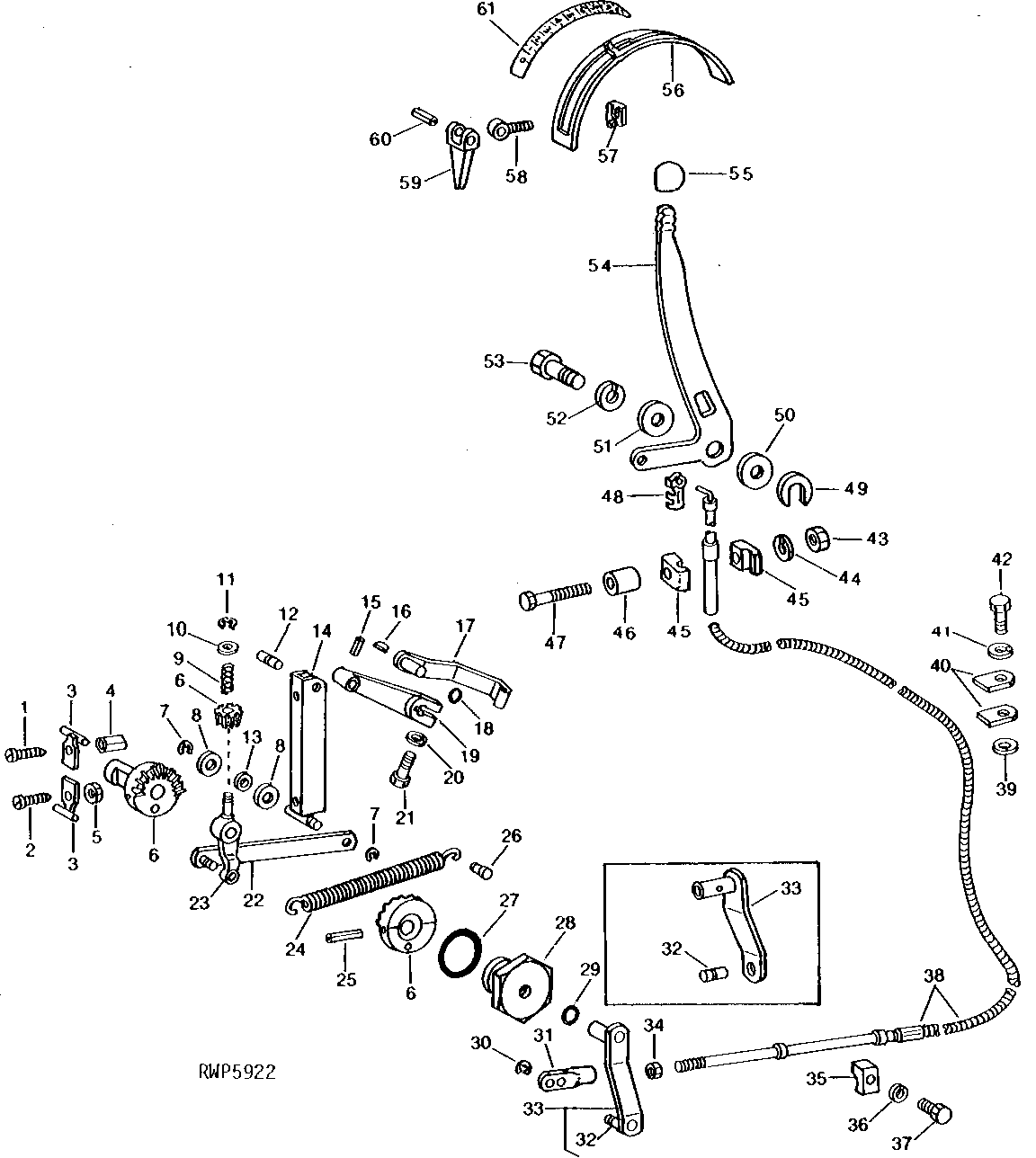

ROCKSHAFT LINKAGE AND CONTROL [02H17]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R26554	1	SET SCREW	-
2	R26762	1	BOLT	-
3	AR26546	2	LEVER	-
4	R26567	1	NUT	(NLA)
5	14H649	1	Nut	1/4"
6	AR31272	1	GEAR	(SUB AR31274, R27674 AND R27675)
7	R72653	2	Snap Ring	(SUB FOR M2396T)
8	24M7207	2	Washer	8.400 X 24 X 2 MM
9	R26487	1	SPRING	-
10	24H1289	1	Washer	21/64" X 5/8" X 0.049"
11	R26386	1	SNAP RING	-
12	R27372	1	PIN	-
13	R27215	1	WASHER	-
14	AR26711	1	LINK	-
15	34H231	1	SPRING PIN	3/32" X 3/4"
16	26H67	1	Shaft Key	1/8" X 3/8"
17	AR26450	1	LEVER	-
18	R394R	1	O-Ring	-
19	R26571	1	LEVER	-
20	12H303	1	Lock Washer	5/16"
21	19H1905	1	Cap Screw	5/16" X 1"
22	AR26523	1	LINK	-
23	R26772	1	ARM	-
24	R26776	1	Spring	-
25	34H239	1	SPRING PIN	3/32" X 1-1/2"
26	R26564	1	PIN	-
27	R26773	1	O-Ring	-
28	R27214	1	BEARING HOUSING W/O BEARING	(NLA)
29	R394R	1	O-Ring	-
30	R27507	1	Snap Ring	-
31	R31422	1	END	-
32	R26461	1	PIN FASTENER	(NLA)
33	AR26524	1	LEVER	-
34	14H850	1	NUT	1/4"
35	R26629	1	CLAMP	-
36	12H303	1	Lock Washer	5/16"
37	19H1849	1	Cap Screw	5/16" X 1-1/4"
38	AR26810	1	PUSH PULL CABLE	-
38	R39725	2	SEAL	CABLE HOUSING
38	R39726	1	SEAL	BOTTOM END
38	R39727	1	SEAL	TOP END
39	R27370	1	Washer	-
40	R27256	2	STRAP	(ALSO ORDER R183R AND 24H1287) (SUB FOR R27369)
41	12H302	1	Lock Washer	1/4"
42	19H1914	1	Cap Screw	1/4" X 1"
43	14H1076	1	Nut	3/8"
44	12H304	1	Lock Washer	3/8"
45	T19036	2	CLAMP	-
46	28H1495	1	Spacer	3/8" X 1"
47	19H2873	1	CAP SCREW	3/8" X 2-3/4", (NLA)
48	R26524	1	Clip	-
49	R27603	1	Washer	1.52MM (.060") (SUB FOR R27604)
50	R26574	1	WASHER	-
51	R63024	1	WASHER	(SUB AR253740)
52	12H317	1	Lock Washer	9/16"
53	19H2356	1	CAP SCREW	9/16" X 1-3/4"
54	R40477	1	LEVER	-
55	R28164	1	KNOB	-
56	R40476	1	STRAP	-
57	R27605	1	NUT	-
58	R31222	1	Bolt	-
59	R34537	1	Cam	-
60	34H194	1	SPRING PIN	3/16" X 3/4"
61	R40509	1	LABEL	(SUB FOR R39754)

ROCKSHAFT LINKAGE AND CONTROL [02H17]

Нет текстового описания
