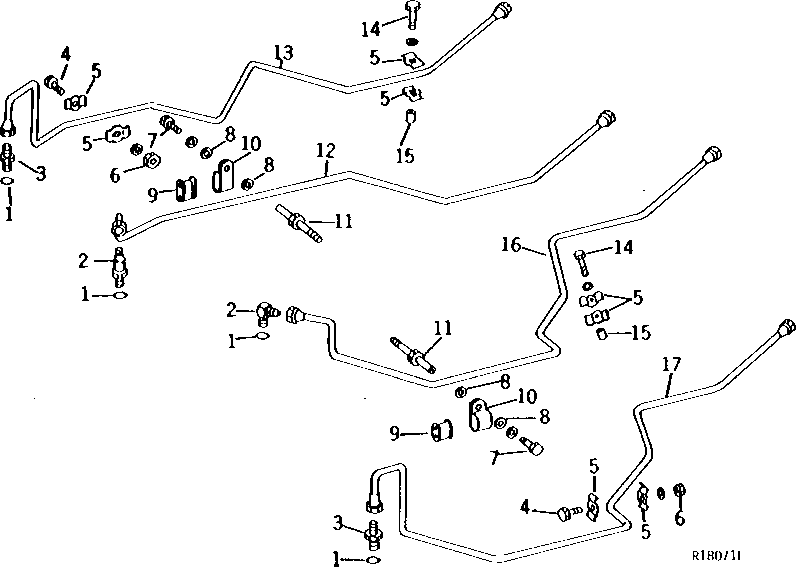

REAR SELECTIVE CONTROL OIL LINES (SYNCRO-RANGE) [02G05]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R26375	1	O-Ring	(B)
2	AR31674	1	Fitting	(A) 90°
3	R36426	1	Fitting	(A)
4	19H1936	1	Cap Screw	(A) 3/8" X 3/4"
5	R27491	1	Clamp	(4 USED SINGLE SELECTIVE CONTROL) (8 USE DUAL SELECTIVE CONTROL)
6	14H1076	1	Nut	(A) 3/8"
6	12H304	1	Lock Washer	(A) 3/8"
7	19H1731	1	Cap Screw	(A) 3/8" X 1"
7	12H304	1	Lock Washer	(A) 3/8"
8	24H1305	1	Washer	(B) 13/32" X 13/16" X 0.065"
9	R28734	1	GROMMET	(A)
10	R28733	1	CLAMP	(A)
11	R34298	1	STUD	(A)
12	AR38471	1	OIL LINE	L.H. INNER (DUAL SELECTIVE CONTROL)
13	AR38470	1	OIL LINE	L.H. OUTER (DUAL SELECTIVE CONTROL)
14	19H1726	1	Cap Screw	(A) 3/8" X 2-1/4"
14	12H304	1	Lock Washer	(A) 3/8"
15	28H1495	1	Spacer	(A)
16	AR38315	1	OIL LINE	R.H. INNER
17	AR38314	1	OIL LINE	R.H. OUTER

REAR SELECTIVE CONTROL OIL LINES (SYNCRO-RANGE) [02G05]

Нет текстового описания
