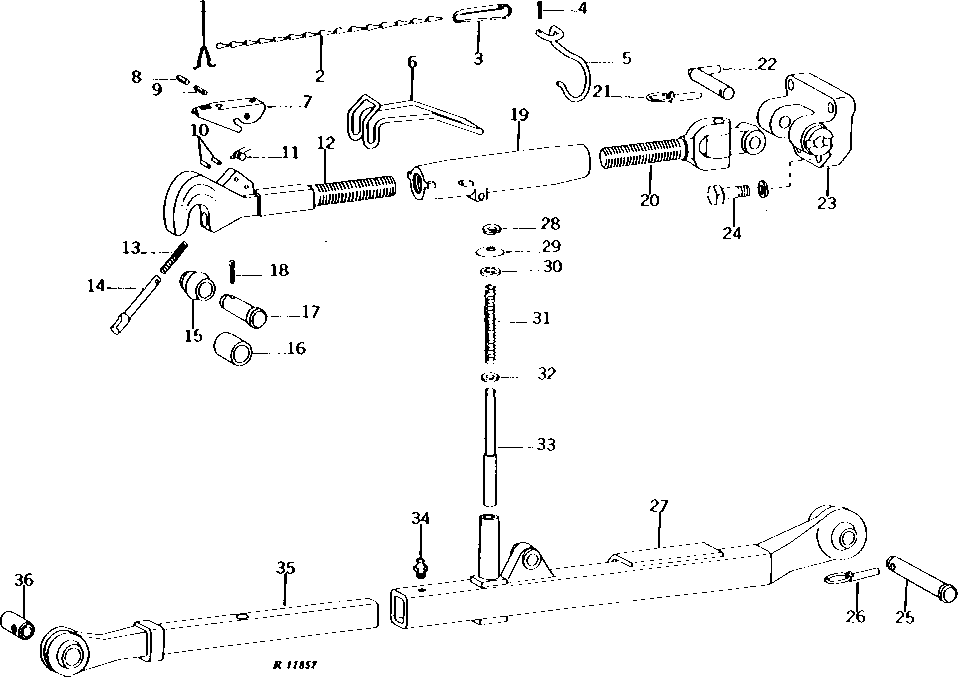

DRAFT LINKS AND CENTER LINK [02H23]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F2949R	1	CLIP	(NLA)
2	R26814	1	LINK CHAIN	(NLA)
3	F2827R	1	CLIP	-
4	11M7059	1	Cotter Pin	3.200 X 20 MM
5	R53762	1	HOOK	(SUB FOR R32119 OR R47072)
6	R42495	1	HANDLE	(SUB FOR R27007)
7	F2824R	1	HANDLE	-
8	34H299	1	Spring Pin	7/32" X 1-1/4"
9	R56505	1	SPRING PIN	(SUB FOR R56505)
10	34H283	2	Spring Pin	3/16" X 1-1/8"
11	F2823R	1	Spring	-
12	R26813	1	LINK END	-
13	F2822R	1	SPRING	-
14	R53196	1	LATCH	(SUB FOR F2821R)
15	F2680R	1	BALL STUD	(A)
15	F2681R	1	BALL	(B)
16	28H1753	1	BUSHING	(B)
17	R58262	1	Pin	(A) (SUB FOR F2682R, R28061 OR R44917)
17	R53296	1	Pin Fastener	(B) (SUB FOR F2683R OR R44918)
18	11M7038	1	Cotter Pin	(A) 0.248" X 1.575"
18	11M7040	1	Cotter Pin	(B) 0.248" X 1.969"
19	R47524	1	LINK BODY	(ALSO ORDER R53762) (SUB FOR R26811)
20	AR32531	1	LINK END	-
21	AR62151	1	Quick Lock Pin	(SUB FOR B11182) (SUB M115827)
22	AR67880	1	PIN	(SUB FOR AR39681)
23	R39759	1	BRACKET	-
24	19H1824	4	CAP SCREW	5/8" X 2-1/4"
24	12H294	4	Lock Washer	5/8"
25	R58261	2	Pin	(ALSO ORDER AR60372) (SUB FOR R40516 OR R53562)
26	AR62151	1	Quick Lock Pin	(SUB FOR B11182) (SUB M115827)
27	AR32547	1	TUBE	R.H.
27	AR32548	1	TUBE	L.H.
28	F2208R	2	SNAP RING	-
29	B2477R	2	SPRING WASHER	-
30	24M7098	2	Washer	19 X 30 X 3 MM, (SUB FOR F2694R)
31	F2695R	2	Extension Spring	-
32	D2865R	2	WASHER	(SUB 24H1111)
33	F2693R	2	PIN	-
34	JD7759	2	Lubrication Fitting	-
35	AR28570	2	DRAWBAR	-
36	R66432	2	Bushing	(A) IMPLEMENT HITCH ADAPTER, SHORT, (SUB FOR F2684R)
36	R66433	2	Bushing	(A) IMPLEMENT HITCH ADAPTER, LONG, (SUB FOR F2685R)
..	AF2710R	1	BALL	(A) (I.D. 49/64") (SUB F2680R, R58262, (2) R66432, (2) R66433 AND 11M7038)
..	AF2711R	1	BALL	(B) (I.D. 1-1/64") (CONSISTS OF F2681R, R53296, F3029R AND 11M7040)
..	AF3147R	1	BAR	(NOT ILLUSTRATED)
