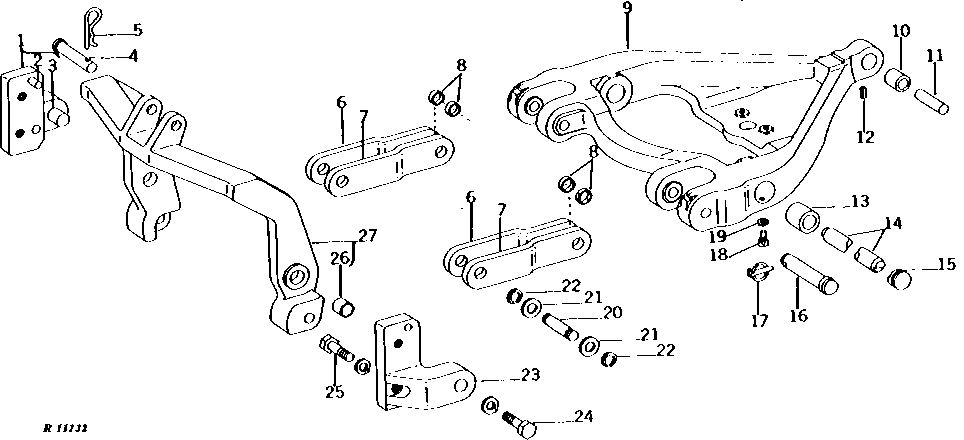

DRAFT CENTER LINK SUPPORT ASSEMBLY (HI-CROP) [02I03]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AR56023	1	SUPPORT	(MARKED R34473, R41750 OR R51779) (SUB FOR AR33949 OR AR41744)
2	R60161	2	Dowel Pin	(SUB FOR R35046)
3	R28381	2	PIN	-
4	M2071T	1	PIN	-
5	A3581R	1	Spring Locking Pin	-
6	R34579	2	DRAFT LINK	R.H. (NO LONGER AVAILABLE)
7	R34477	2	DRAFT LINK	L.H. (NLA)
8	A2530R	4	WASHER	-
9	AR33951	1	SUPPORT	(MARKED R34475) (NO LONGER AVAILABLE)
10	R31438	1	BUSHING	-
11	R26503	1	DOWEL PIN	-
12	34H309	1	Spring Pin	1/4" X 5/8"
13	R27016	2	BUSHING	-
14	R33883	1	PIN	LOAD CONTROL
15	R33884	2	RETAINER	-
16	R58261	2	Pin	(ALSO ORDER AR60372) (SUB FOR R40516 OR R53562)
17	AR62151	2	Quick Lock Pin	(SUB FOR B11182) (SUB M115827)
18	R40928	2	BOLT	(SUB FOR R27196)
19	12H303	2	Lock Washer	5/16"
20	R31400	1	Pin	-
21	24H1396	4	Washer	25/32" X 1-1/2" X 0.105"
22	R73380	4	Snap Ring	(SUB FOR A369R)
23	AR56022	1	SUPPORT	(MARKED R34472, R41749 OR R51778) (SUB FOR AR33948 OR AR41743)
24	19H1831	2	Cap Screw	1/2" X 2"
24	12H301	2	Lock Washer	1/2"
25	19H2602	4	Cap Screw	5/8" X 2-5/8"
25	12H294	4	Lock Washer	5/8"
26	R27899	2	Bushing	-
27	AR33950	1	ARM	(NLA) (MARKED R34474)

DRAFT CENTER LINK SUPPORT ASSEMBLY (HI-CROP) [02I03]
