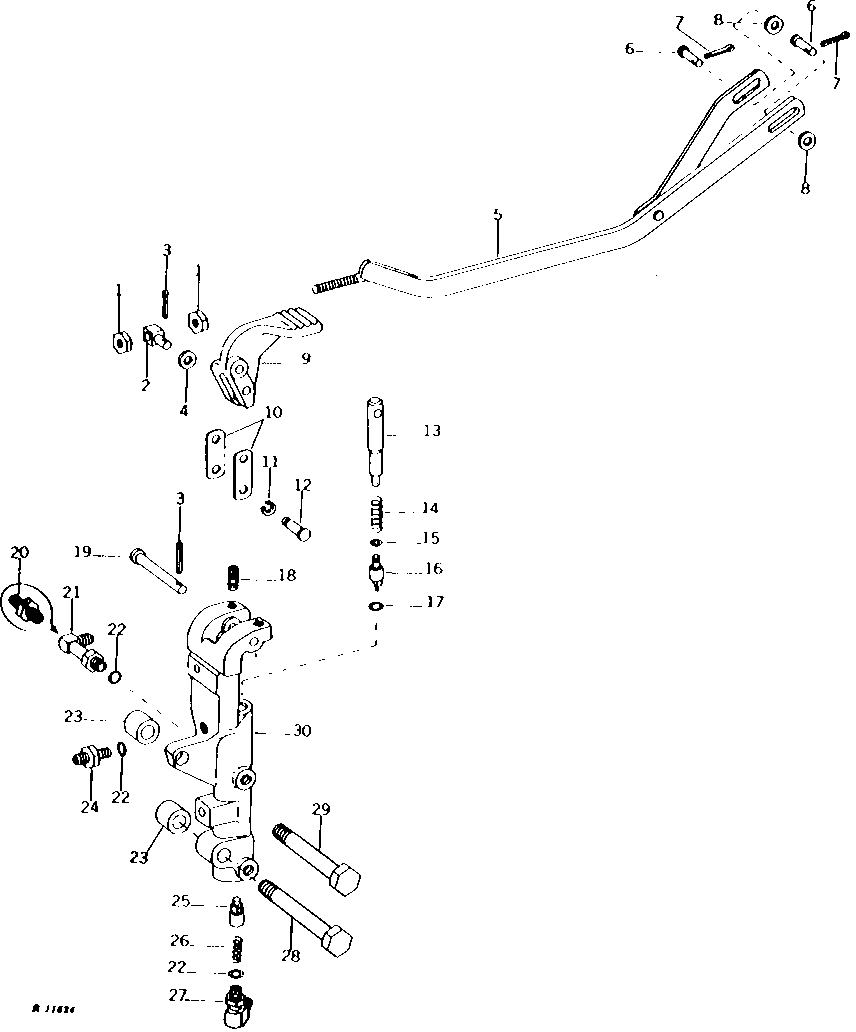

DIFFERENTIAL LOCK VALVE, PEDAL AND RELEASE LINK [02D12]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14H1076	2	Nut	3/8"
2	R34581	1	SWIVEL	-
3	11M7059	2	Cotter Pin	3.200 X 20 MM
4	24M7096	1	Washer	10.500 X 18 X 1.600 MM
5	AR40234	1	LINK	(NLA)
6	H858R	2	PIN FASTENER	-
7	11M7079	2	Cotter Pin	0.098" X 0.472"
8	24H1136	2	Washer	11/32" X 11/16" X 0.065"
9	R34821	1	PEDAL	(NLA)
10	R34522	2	STRAP	-
11	R26386	2	SNAP RING	-
12	R26385	2	PIN FASTENER	-
13	R39732	1	VALVE	RETURN
14	R39731	1	SPRING	-
15	R39730	1	SHIM	0.15MM (.006")
16	R34492	1	VALVE	FLOW CONTROL
17	R459R	1	O-Ring	-
18	R34582	1	SET SCREW	-
19	R34815	1	PIN FASTENER	-
20	R27272	1	Fitting	(SYNCRO-RANGE)
21	AR35710	1	ELBOW FITTING	90°, (POWER SHIFT)
22	R26286	3	O-Ring	-
23	R34495	2	SPACER	-
24	R27272	1	Fitting	-
25	R34496	1	VALVE	(NLA)
25	R40629	1	VALVE	-
26	R715R	1	SPRING	-
27	AR40475	1	ELBOW FITTING	90°
27	AT32333	1	ELBOW FITTING	90°, (SUB FOR AR26771)
28	19H2365	1	CAP SCREW	9/16" X 5"
29	19H2364	1	CAP SCREW	9/16" X 4-1/2"
30	AR42109	1	HOUSING	(MARKED R34814, R36902, R40632 OR R41929) (ALSO ORDER R40629) (SUB FOR AR36272 OR AR40493)
30	R27094	2	Drain Plug	(USE WITH R34814, R36902 OR R40632)
30	R27094	4	Drain Plug	(USE WITH R41929)
30	R26286	2	O-Ring	(USE WITH R34814, R36902 OR R40632)
30	R26286	4	O-Ring	(USE WITH R41929)
30	15H559	2	Pipe Plug	1/4", (USE WITH R36902 OR R40632)

DIFFERENTIAL LOCK VALVE, PEDAL AND RELEASE LINK [02D12]
