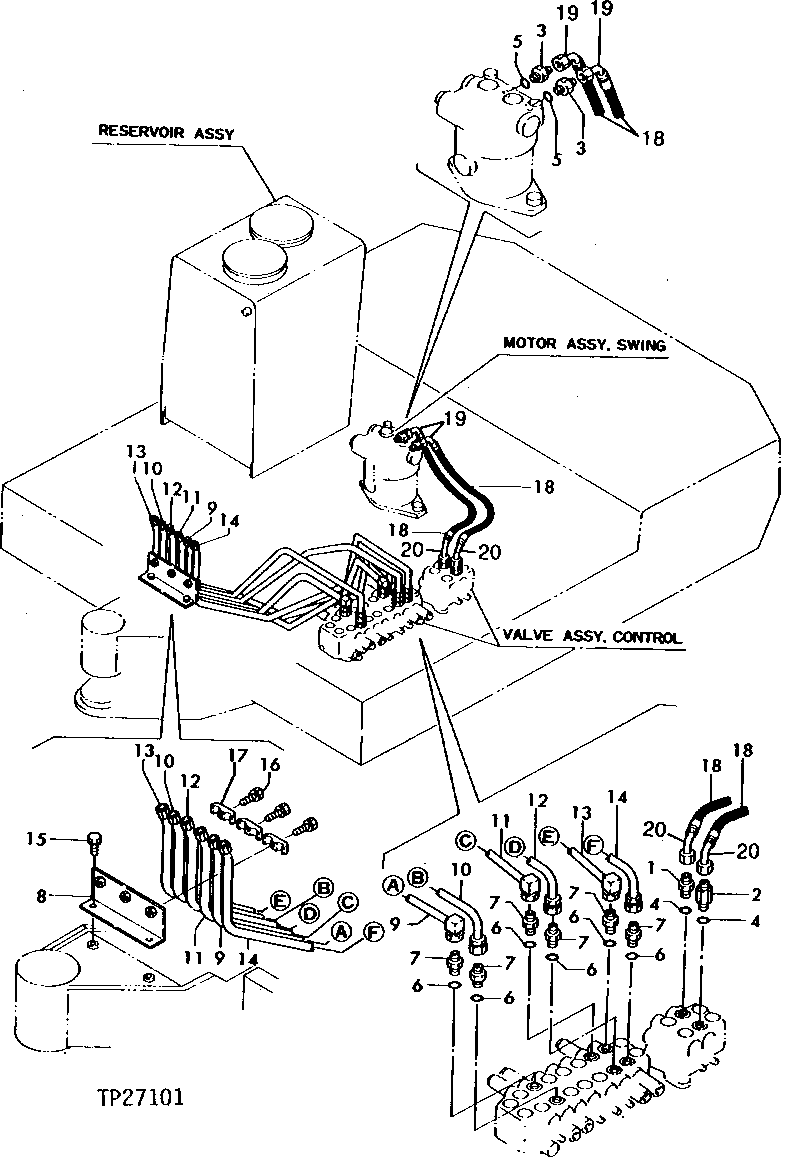

HYDRAULIC SYSTEM SWING MOTOR LINES AND HOSES [G18]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T110900	1	FITTING	-
2	T111094	1	FITTING	-
3	4200469	2	Adapter Fitting	(SUB FOR T111095) (SUB FOR TH108400)
4	CH11570	2	O-Ring	-
5	4506418	2	O-Ring	(SUB FOR T110438) (SUB FOR U46489)
6	T110593	6	Packing	-
7	T110608	6	FITTING	-
8	AT110075	1	SUPPORT	(FOR USE WITHOUT THIRD FUNCTION VALVE)
9	AT110448	1	OIL LINE	ARM
10	AT110449	1	OIL LINE	ARM
11	AT110450	1	OIL LINE	BOOM
12	-	1	Part 12	BOOM ( AT110451 NO LONGER AVAILABLE)
13	AT110452	1	OIL LINE	BUCKET
14	-	1	Part 14	BUCKET ( AT110453 NO LONGER AVAILABLE)
15	12M7066	2	Lock Washer	10 MM, (FOR USE WITHOUT THIRD FUNCTION VALVE)
15	19M7166	2	Cap Screw	M10 X 20
16	12M7006	3	Lock Washer	6 MM
16	19M7167	3	Cap Screw	M10 X 25
17	T110599	3	CLAMP	-
18	AR86055	2	Hydraulic Hose	(SUB FOR T111116, ALONG WITH AU43156 AND AE24616)
19	AU43156	2	Elbow Fitting	-
20	AE24616	2	Elbow Fitting	-

HYDRAULIC SYSTEM SWING MOTOR LINES AND HOSES [G18]
