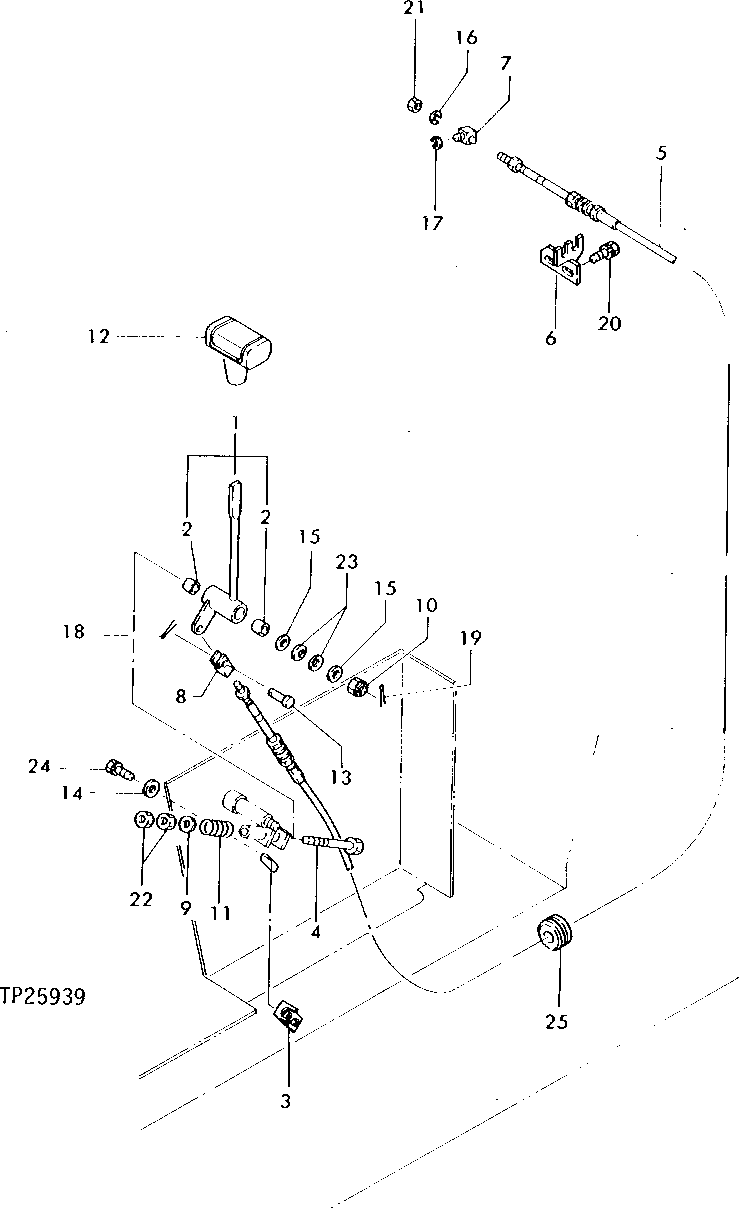

ENGINE SPEED CONTROL [E08]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT110394	1	LEVER	-
2	T110633	2	BUSHING	-
3	AT110086	1	SUPPORT	-
4	T110086	1	BOLT	-
5	T111024	1	PUSH PULL CABLE	-
6	AT111739	1	RETAINER	(SUB FOR AT110395)
7	T110012	1	PIVOT	-
8	T110013	1	UNIVERSAL JOINT	-
9	T110007	1	WASHER	-
10	14M7177	1	NUT	M12, (SUB FOR T110001)
11	T110385	1	SPRING	-
12	T110795	1	GRIP	-
13	T110002	1	PIN	-
14	24M7055	2	Washer	8.400 X 16 X 1.600 MM, (SUB FOR T111605)
15	24M7047	2	Washer	13 X 24 X 2.500 MM, (SUB FOR T111606)
16	12M7064	1	Lock Washer	5 MM
17	CH11490	1	Ring	-
18	11M7078	1	Cotter Pin	2 X 20 MM, (SUB FOR T111607 AND 11M7010)
19	11M7015	1	Cotter Pin	3.200 X 25 MM, (SUB FOR T111608) (SUB FOR 11M7059)
20	12M7056	2	Lock Washer	8 MM, (SUB FOR 12M7065)
20	19M7932	2	Cap Screw	M8 X 16
21	14M7272	1	Nut	M6, (SUB FOR CH17809)
22	14M7274	2	Nut	M10
23	T110618	2	DISK SPRING	-
24	12M7056	2	Lock Washer	8 MM, (SUB FOR 12M7065)
24	19M7881	2	Screw	M8 X 20
25	T110622	1	GROMMET	-
