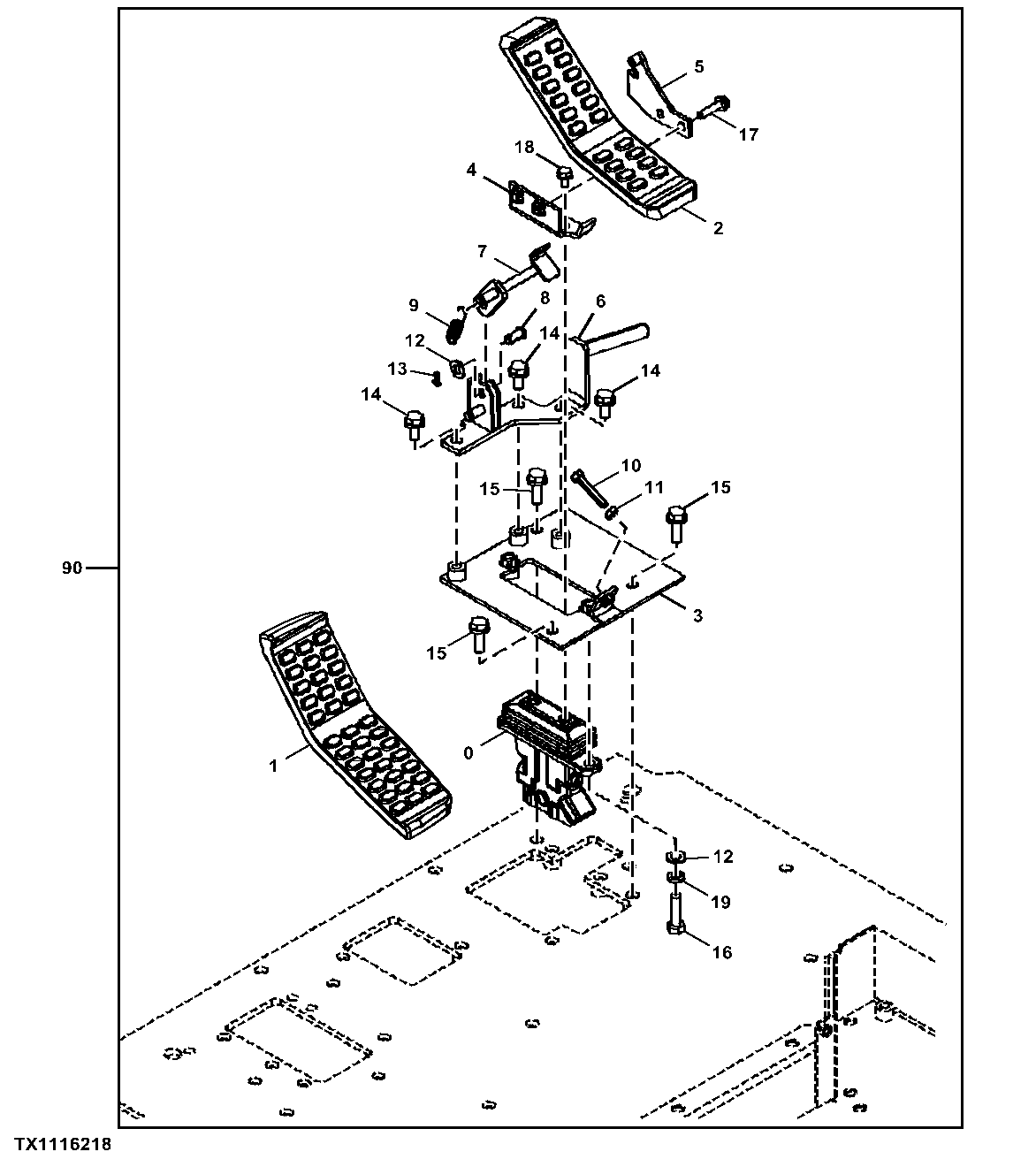

Two-Way Hydraulic Foot Pedal Control Kit

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	FYB60000024	1	Hyd Actuated Control Valve	Auxiliary Pilot Control Valve Components Listed On Separate Page
1	3106855	1	Pedal	Left
2	1033219	1	Pedal	Right
3	8113916	1	Bracket	-
4	9765447	1	Bracket	-
5	4660755	1	Plate	-
6	8106893	1	Bracket	-
7	9766166	1	Stop	-
8	4287795	1	Pin	-
9	4279604	1	Spring	-
10	4317640	1	Bolt	-
11	14M7273	1	Nut	M8, SUB FOR M500807
12	24M7028	3	Washer	10.500 X 20 X 2 mm, SUB FOR A590110
13	11M7080	1	Cotter Pin	2.500 X 16 mm, SUB FOR A763016
14	-	3	Part 15	J271025 NLA
14	24M7346	3	Washer	11 X 20 X 2 mm
14	19M7402	3	Cap Screw	M10 X 25, J271025 NLA
15	-	3	Part 18	J271035 NLA
15	19M7550	3	Cap Screw	M10 X 35, J271035 NLA, SUB FOR J901035
15	24M7346	3	Washer	11 X 20 X 2 mm, SUB FOR J222010
16	19M7358	2	Cap Screw	M10 X 40, SUB FOR J901040
17	-	2	Part 22	J260835 NLA
17	19M7298	2	Cap Screw	M8 X 35
17	24M7055	2	Washer	8.400 X 16 X 1.600 mm
18	-	2	Part 25	J260816 NLA
18	19M7162	2	Cap Screw	M8 X 16
18	24M7055	2	Washer	8.400 X 16 X 1.600 mm
19	12M7066	2	Lock Washer	10 mm, SUB FOR A590910
90	AT423039	1	Field Installation Kit	Whole Goods Additional Components Listed On Separate Pages, NLA

Two-Way Hydraulic Foot Pedal Control Kit
