Открытый узел

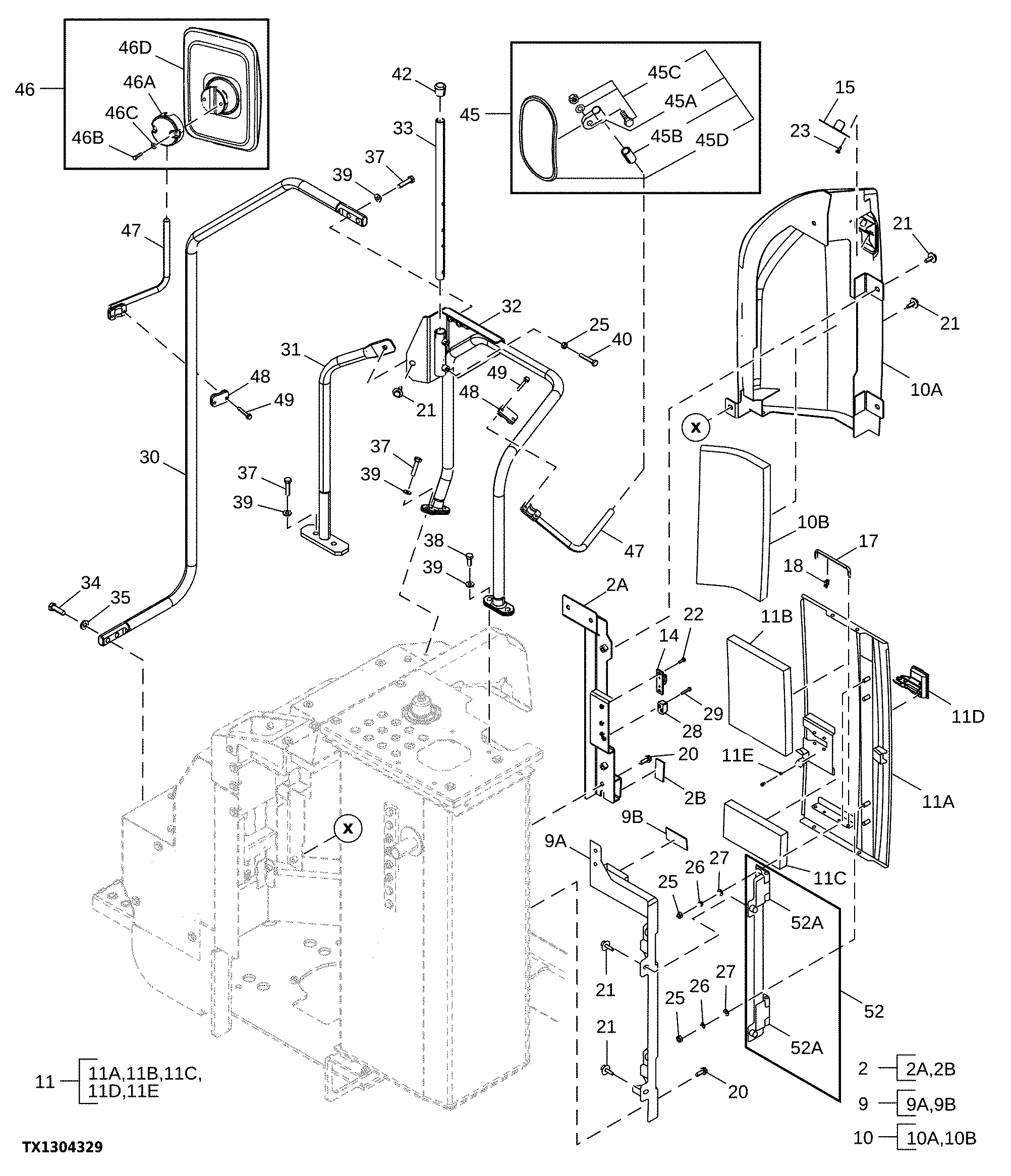

Tool Box Cover With Side Rail (601177 - )

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
2	FYA60011696	1	Support	-
9	FYA60064737	1	Support	-
10	FYA60011691	1	Cover	-
11	FYA60064736	1	Door	-
14	9770821	1	Catch	-
15	FYA00015545	1	Bracket	-
17	4639112	1	Latch	-
18	4647195	1	Clamp	-
20	24M7346	4	Washer	11 X 20 X 2 mm
20	19M7662	4	Cap Screw	M10 X 30, J271030 NLA
21	19M7662	2	Cap Screw	M10 X 30, SUB FOR J901030
21	4486055	2	Washer	-
21	-	2	Part 22	J281030 NLA
22	24M7054	2	Washer	6.400 X 12 X 1.600 mm
22	19M7077	2	Cap Screw	M6 X 20, J260620 NLA
23	24M7054	2	Washer	6.400 X 12 X 1.600 mm, SUB FOR A590106
23	19M7560	2	Cap Screw	M6 X 16, J260616 NLA, SUB FOR J900616
25	14M7274	6	Nut	M10, SUB FOR J950010
26	12M7066	4	Lock Washer	10 mm, SUB FOR A590910
27	24M7028	4	Washer	10.500 X 20 X 2 mm, SUB FOR A590110
28	4652573	1	Stop	-
29	24M7054	2	Washer	6.400 X 12 X 1.600 mm, SUB FOR A590106
29	19M7177	2	Cap Screw	M6 X 35, J260635 NLA, SUB FOR J900635
30	FYA40006331	1	Clamp	-
31	FYA40009644	1	Clamp	-
32	FYA40001401	1	Clamp	-
33	4670472	1	Latch	-
34	19M7404	2	Cap Screw	M14 X 40, SUB FOR J921445
35	J222014	2	Washer	SUB FOR J921250
37	19M7361	6	Cap Screw	M12 X 50, SUB FOR J921250
38	19M8011	2	Cap Screw	M12 X 30, SUB FOR J921230
39	24M7345	8	Washer	13.500 X 24 X 2.500 mm, SUB FOR J222012
40	M261060	2	Bolt	-
42	4094101	1	Cap	-
45	4420724	1	Rear View Mirror	SUB FOR 4416704
46	AT497535	1	Rear View Mirror	SUB FOR 4675257
47	8077521	2	Bracket	-
48	4425481	2	Hose Clamp	-
49	24M7055	4	Washer	8.400 X 16 X 1.600 mm, SUB FOR A590108
49	19M7184	4	Cap Screw	M8 X 55, SUB FOR J900855
49	-	1	Part 57	NLA
50	4404208	2	Hinge	SUB FOR 3072015
51	19M7402	4	Cap Screw	M10 X 25, SUB FOR J921025
52	FYA40037784	1	Bracket	-
2A	-	1	Part 2	NSEP
2B	FYA00015907	1	Plate	-
9A	-	1	Part 5	NSEP
9B	FYA00016183	1	Plate	-
10A	-	1	Part 8	NSEP
10B	FF101651	1	Isolator	SUB FOR 4627122
11A	-	1	Part 11	NSEP
11B	4722686	1	Isolator	-
11C	4687533	1	Isolator	-
11D	4359353	1	Latch	SUB FOR 4642262
11E	24M7027	4	Washer	5.300 X 10 X 1 mm, SUB FOR A590105
45A	4460536	1	Holder	-
45B	4460582	1	Packing	-
45C	4634798	1	Bolt	-
45D	-	1	Part 50	NSEP
46A	FYA00003621	1	Holder	-
46B	FYA00003622	2	Bolt	-
46C	-	1	Part 54	NSEP
52A	4472076	2	Hinge	-

Tool Box Cover With Side Rail (601177 - )

Нет текстового описания
