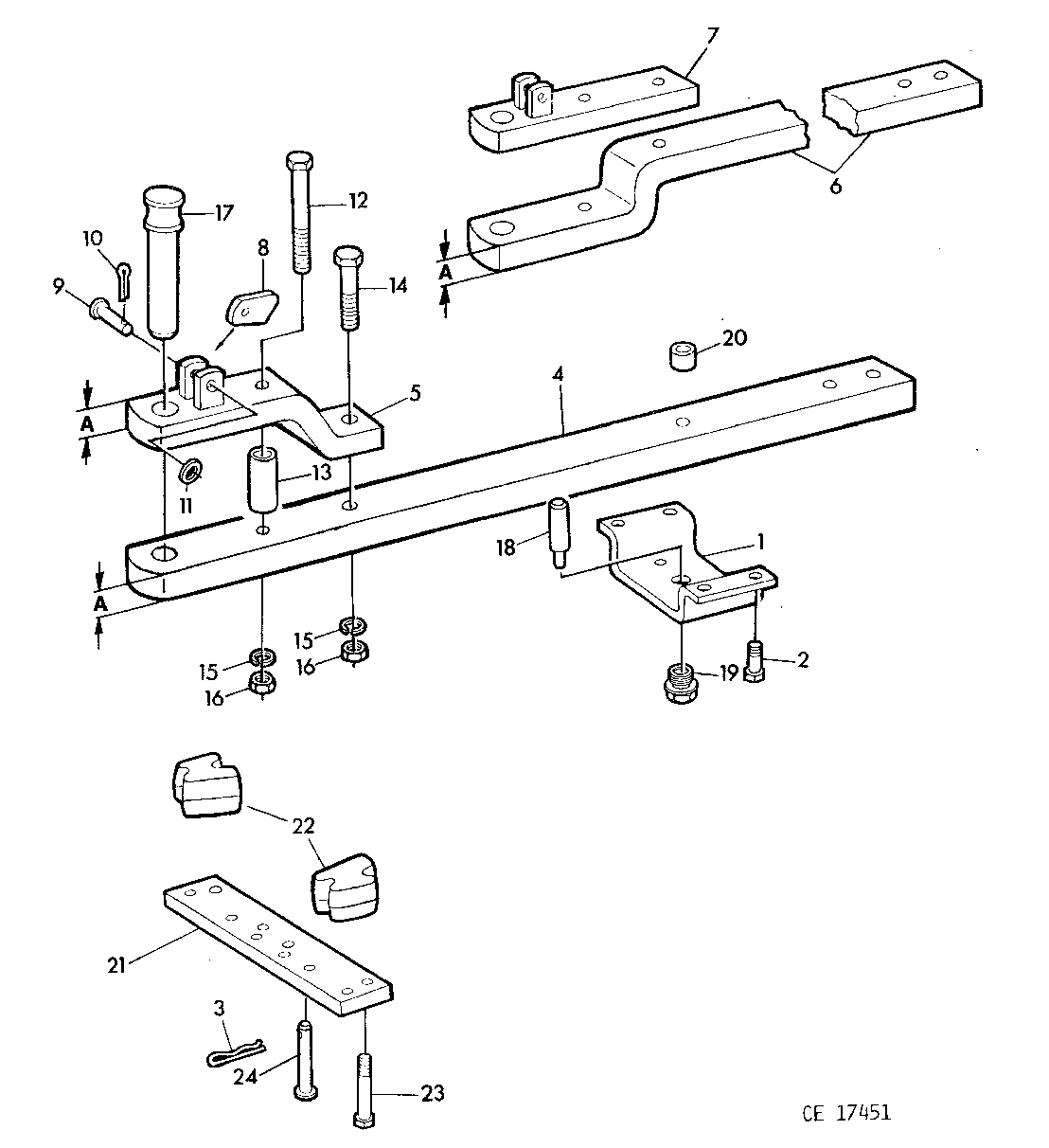

DRAWBAR 26,5MM [03A12]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL27203	1	SUPPORT	-
2	19H2898	4	Cap Screw	1/2"X1-1/4"
3	A3581R	2	Spring Locking Pin	-
4	T29894	1	DRAWBAR	A=32MM
5	AT28196	1	STRAP	A=32MM
6	T29890	1	DRAWBAR	A=32MM
6	L29021	1	Drawbar	A=20MM
7	AT28195	1	STRAP	A=32MM
7	AT29327	1	STRAP	A=20MM
8	L63826	1	Latch	(SUB FOR T29644)
9	45M6305	1	Pin Fastener	-
10	11M7008	1	Cotter Pin	2X14MM
11	24M7055	1	Washer	8/4X17X1/6MM
12	19H2212	1	CAP SCREW	5/8"X5-1/4"
13	L57595	1	SPACER	(SUB FOR T29892)
14	19H1863	1	Cap Screw	5/8"X3"
15	12H294	2	Lock Washer	5/8"
16	14H1039	2	Nut	5/8"
17	T29893	1	Pin Fastener	A=25MM
18	L32016	1	PIN	-
19	L31849	1	ADAPTER	-
20	T21671	1	BUSHING	-
21	T21677	1	SUPPORT	(ORD T31725, (2) L29022, (4) 19H1945)
21	T31725	1	SUPPORT	(FOR L29021)
22	T21913	2	SPACER	-
23	19H1945	4	Cap Screw	1/2"X3-1/4"
23	19H3520	4	Cap Screw	1/2"X3-1/4" (FOR L29021)
24	T32016	2	PIN	(SUB FOR T32016)
24	L29022	2	PIN	(FOR L29021)
