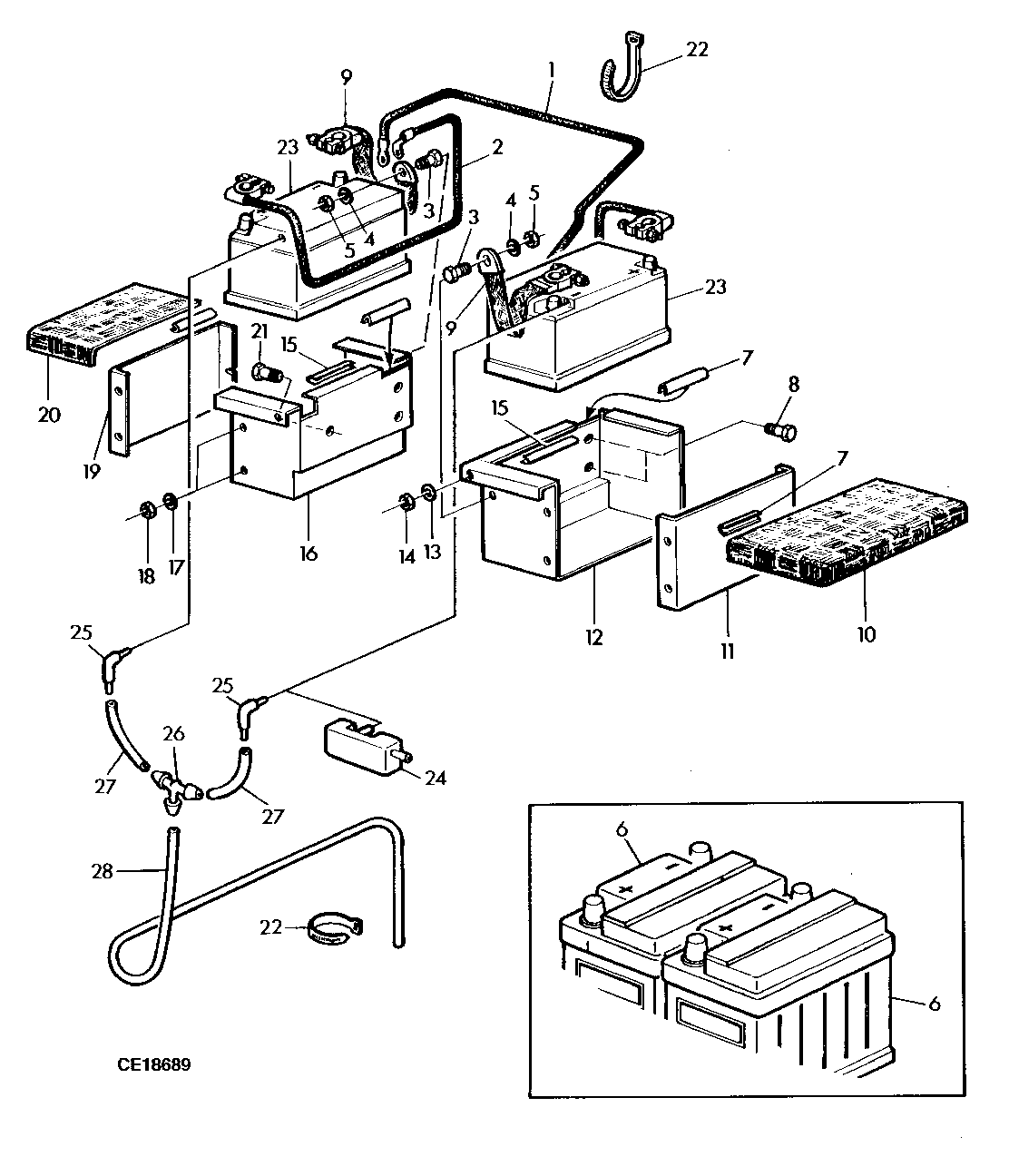

BATTERY BOXES/BATTERIES (M-1 CAB) [02B01]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	DE17066	1	CABLE	(+)
2	AL61865	1	CABLE	(+)
3	19H2021	2	Cap Screw	3/8"X5/8"
4	24M7028	2	Washer	10,5X21X2MM
5	14H812	2	NUT	3/8"
6	AL35966	2	BATTERY	(ORD DE18025, L62877)
7	CE16467	4	GUARD	-
8	19H1756	4	Cap Screw	5/8"X1-1/2"
9	AL11176	2	Ground Cable	(-)
10	DE17481	1	CAP	-
11	CE16465	1	CAP	-
12	DE17479	1	BATTERY BOX	-
13	24M3739	2	Washer	8X16X2MM
14	19M3127	2	Cap Screw	8X16MM
15	CE16469	2	GUARD	-
16	DE17480	1	BATTERY BOX	-
17	24M7139	6	Washer	6,4X18X1,6MM
18	14M7272	6	Nut	6MM
19	CE16466	1	CAP	-
20	DE17482	1	CAP	-
21	19H1916	2	Cap Screw	5/8"X1"
22	R44302	1	Tie Band	-
23	DE18025	2	BATTERY	12V,55AH
24	L62877	2	Container	-
25	L62876	2	ELBOW FITTING	-
26	L38013	1	Tee Fitting	-
27	-	2	Part 27	LGTH=150MM (MF L65094)
28	-	1	Part 28	LGTH=1300MM (MF L65094)
..	L65094	1	Hose	LGTH=1600MM (SUB FOR L62674)
