Открытый узел

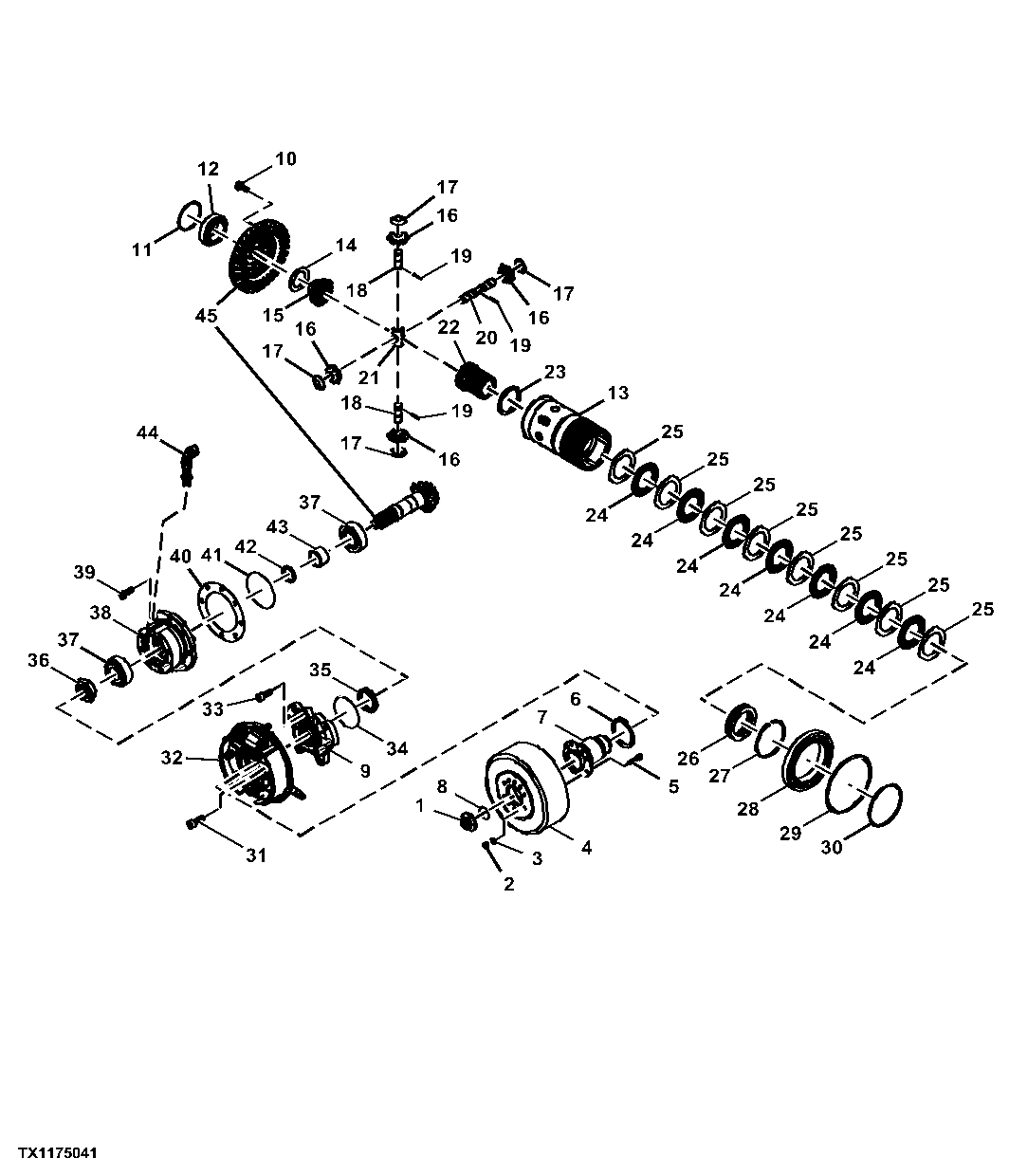

Front Axle Differential Assembly, Ring and Pinion

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT313108	1	Nut	-
2	AT313800	8	Nut	-
3	12M7066	8	Lock Washer	10 mm
4	AT313109	1	Brake Drum	-
5	LW10491217	8	Bolt	SUB FOR LW7004783
6	AT313110	1	Snap Ring	-
7	AT313111	1	Flange	-
8	AT313112	1	O-Ring	-
9	AT313113	1	Cover	-
10	LW10303282	12	Bolt	-
11	AT313131	1	Shim	-
11	AT313133	1	Shim	-
11	AT313132	1	Shim	-
11	AT313130	1	Shim	-
12	AT313134	1	Bearing	-
13	LW10343624	1	Housing	ORDER LW10663185
13	LW10663185	1	Housing	-
14	AT313136	1	Thrust Washer	-
15	LW10303262	1	Wheel	-
16	AT313138	4	Bevel Gear	-
17	AT313139	4	Thrust Washer	-
18	LW11600065	2	Pin	-
19	AT313141	3	Dowel Pin	-
20	LW11600064	1	Pin	-
21	AT313143	1	Coupling	-
22	LW11009235	4	Spider	-
22	LW11632199	1	Pinion	-
22	-	1	Part 28	-
22	LW12868616	1	Gear Kit	INCLUDES LW12240351, LW11632199 AND (4) LW11009235
22	LW10343625	1	Wheel	-
23	LW10343626	1	Pivot	-
24	AT313150	7	Clutch Disk	-
25	AT313147	8	Brake Disk	-
26	AT313148	1	Bearing	-
27	AT313149	1	Back-Up Ring	-
28	AT313154	1	Tapered Roller Bearing	-
29	AT313155	1	Shim	-
29	AT313157	1	Shim	-
29	AT313156	1	Shim	-
30	AT313158	1	Snap Ring	-
31	AT261728	6	Bolt	-
32	AT313116	1	Brake	Brake Drum Components on Seperate Page
33	19M7988	8	Screw	M12 X 30
34	AT313114	1	O-Ring	-
35	AT313115	1	Seal	-
36	LW12228330	1	Nut	-
37	AT313118	2	Bearing	-
38	LW10114001	1	Cover	-
39	19M7576	8	Screw	M10 X 30
40	AT313121	1	Shim	-
40	AT313123	1	Shim	-
40	AT313122	1	Shim	-
40	AT313120	1	Shim	-
41	AT313124	1	O-Ring	-
42	LW10475122	1	Shim	TK = 5.1 mm
42	LW10475133	1	Shim	TK = 3.00 mm
42	LW10343627	1	Shim	TK = 3.08 mm
42	LW10475132	1	Shim	TK = 3.06 mm
42	LW10475131	1	Shim	TK = 3.04 mm
42	LW10475130	1	Shim	TK = 3.02 mm
42	AT313125	1	Shim	TK = 5.9 mm
42	LW10475129	1	Shim	TK = 5.8 mm
42	LW10475128	1	Shim	TK = 5.7 mm
42	LW10475127	1	Shim	TK = 5.6 mm
42	LW10475126	1	Shim	TK = 5.5 mm
42	LW10475125	1	Shim	TK = 5.4 mm
42	LW10475124	1	Shim	TK = 5.3 mm
42	LW10475123	1	Shim	TK = 5.2 mm
42	LW10475121	1	Shim	TK = 5.0 mm
43	LW10343628	1	Ring	-
44	AT318305	1	Transmitter	-
45	LW10343629	1	Bevel Gear	-

Front Axle Differential Assembly, Ring and Pinion

Нет текстового описания
