Открытый узел

MAIN FRAME WIRING

MAIN FRAME WIRING

MAIN FRAME WIRING

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

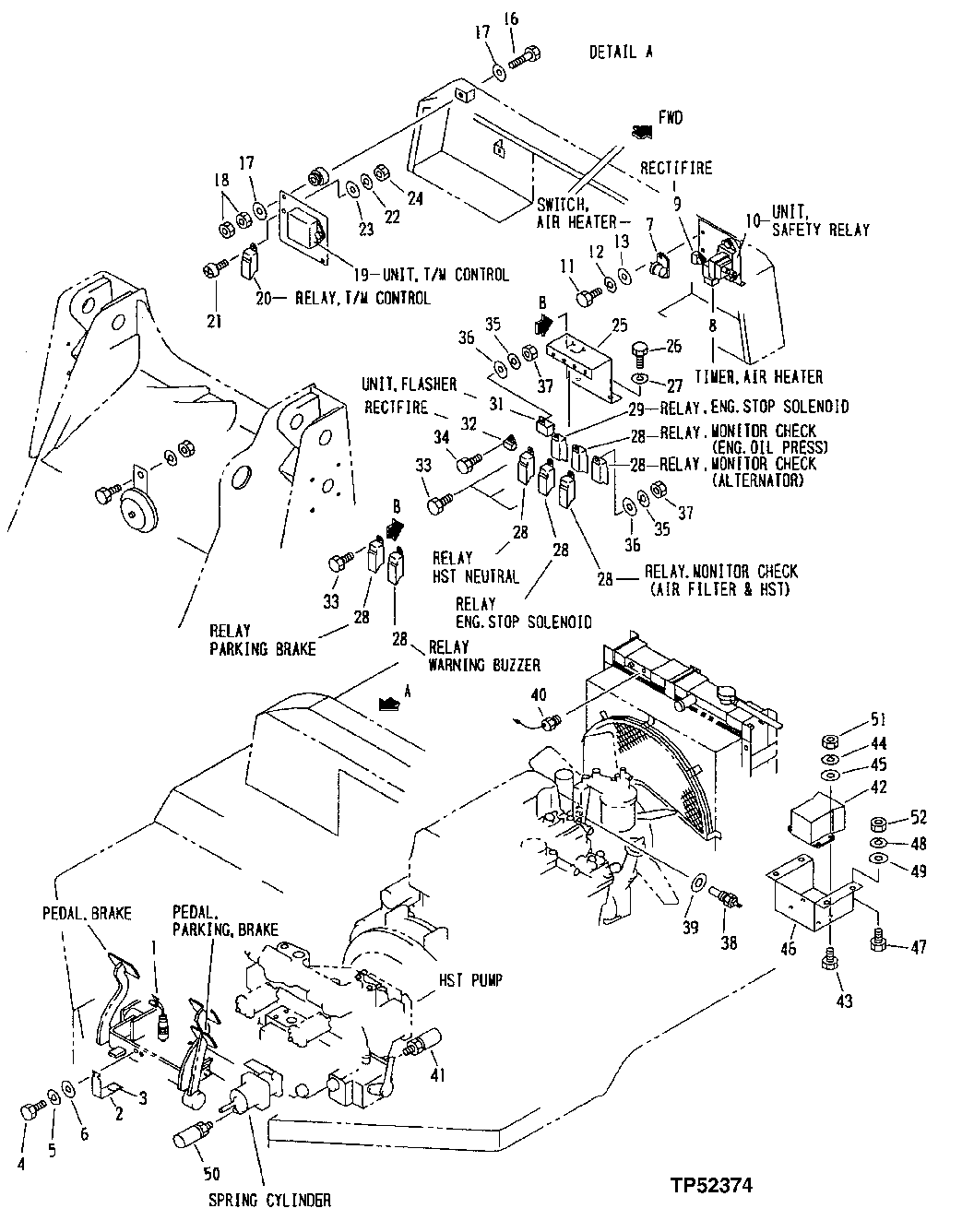

MAIN FRAME WIRING

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT183822	1	Switch	(BRAKE), (SUB FOR AT215454)
2	AT215194	1	Angle	-
3	-	1	Part 3	( TH101411 NO LONGER AVAILABLE)
4	19M7932	2	Cap Screw	M8 X 16
5	12M7065	2	Lock Washer	8 mm
6	24M7055	2	Washer	8.400 X 16 X 1.600 mm
7	T113924	1	Relay	(AIR HEATER)
8	T113925	1	Timer	(AIR HEATER)
9	T114321	1	Rectifier	-
10	AT211834	1	Relay	(SAFETY RELAY)
11	19M7077	6	Cap Screw	M6 X 20
12	12M7006	6	Lock Washer	6 mm
13	24M7054	6	Washer	6.400 X 12 X 1.600 mm
16	19M8008	2	Cap Screw	M8 X 35
17	24M7024	2	Washer	9 X 28 X 3 mm
18	14M7273	4	Nut	M8
19	AT215307	1	Transmission Controller	-
20	AT215306	1	Relay	-
21	21M7246	3	Screw	M6 X 16
22	12M7006	3	Lock Washer	6 mm
23	24M7054	3	Washer	6.400 X 12 X 1.600 mm
24	14M7272	3	Nut	M6
26	19M7938	2	Cap Screw	M10 X 20
27	12M6791	2	Lock Washer	10.200 mm
28	AT215306	7	Relay	-
29	AT152594	1	Relay	-
31	AT179780	1	Flasher	-
32	AT152503	1	Rectifier	-
33	19M8425	5	Cap Screw	M6 X 16
34	19M7077	1	Cap Screw	M6 X 20
35	12M7066	6	Lock Washer	10 mm
36	M65893	6	Washer	6.200 X 13 X 2 mm (0.244" X 0.512" X 0.079")
37	14M7272	6	Nut	M6
38	T116145	1	Coolant Temperature Sensor	(WATER TEMPERATURE)
39	T110737	1	Gasket	-
40	AT152505	1	Switch	(HST OIL TEMPERATURE)
41	AT152707	1	Pressure Switch	(HST OIL PRESSURE)
42	F120994	1	Travel Warning Alarm	SUB FOR AT179781
43	19M7077	4	Cap Screw	M6 X 20
44	12M7006	4	Lock Washer	6 mm
45	M65893	4	Washer	6.200 X 13 X 2 mm (0.244" X 0.512" X 0.079")
46	AT179782	1	Bracket	-
47	19M7938	4	Cap Screw	M10 X 20
48	12M6791	4	Lock Washer	10.200 mm
49	24M7028	4	Washer	10.500 X 20 X 2 mm
50	AT179783	1	Switch	(PARK BRAKE OIL PRESSURE)
51	14M7272	4	Nut	M6
52	14M7274	4	Nut	M10
53	AT215461	1	Horn	-
54	19M7139	1	Cap Screw	M8 X 20
55	12M7065	1	Lock Washer	8 mm
56	14M7273	1	Nut	M8
