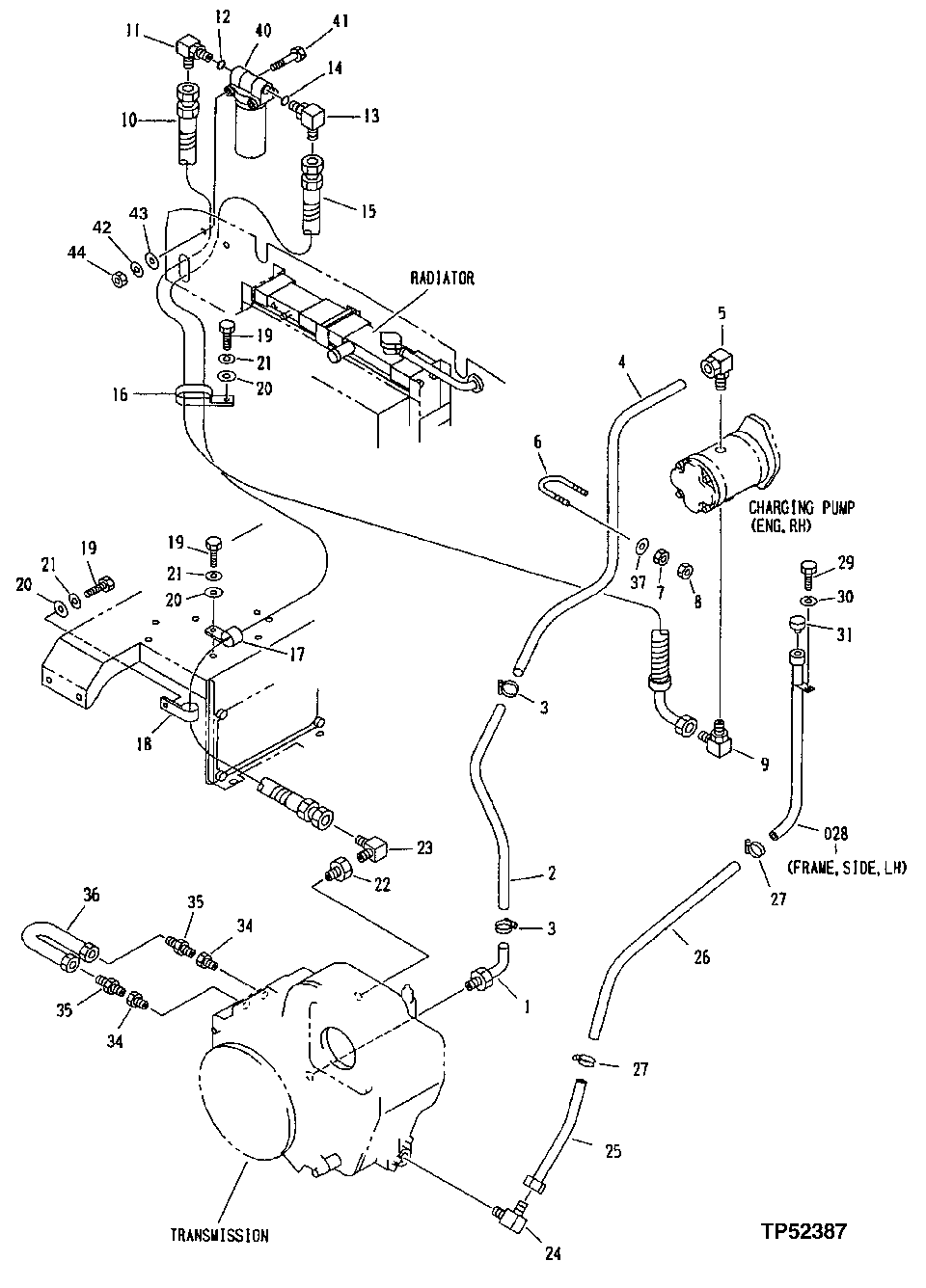

HYDROSTATIC TRANSMISSION PLUMBING

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT152898	1	Tube	-
2	AT152557	1	Hose	-
3	AT145650	2	Hose Clamp	(SUB FOR AT152439)
4	AT215348	1	Oil Line	-
5	AT215456	1	Elbow Fitting	-
6	Z40879	1	U-BOLT	-
7	14M7273	2	Nut	M8
8	14M7273	2	Nut	M8
9	AT215354	1	Elbow Fitting	-
10	AT215352	1	Hydraulic Hose	-
11	AT152911	1	Elbow Fitting	-
12	U46489	1	O-Ring	-
13	AT152911	1	Elbow Fitting	-
14	U46489	1	O-Ring	-
15	AT215353	1	Hydraulic Hose	-
16	XCL-29	1	Hose Clamp	(SUB FOR TH110522, 4193848)
17	T116118	2	Clamp	-
18	AT153311	1	Clamp	-
19	19M8324	4	Cap Screw	M10 X 16
20	24M7028	4	Washer	10.500 X 20 X 2 mm
21	12M6791	4	Lock Washer	10.200 mm
22	TH101811	1	Reducer	-
23	AT215355	1	Elbow Fitting	-
24	AT152428	1	Elbow Fitting	-
25	AT152900	1	Tube	-
26	-	1	Part 26	(FURNISH UN4671 CUT TO LENGTH)
27	AT145650	2	Hose Clamp	-
28	AT152901	1	Tube	-
29	19M7402	1	Cap Screw	M10 X 25
30	12M6791	1	Lock Washer	10.200 mm
31	AT152902	1	Cap	-
34	AT159021	2	Pipe Bushing	-
35	AT159020	1	Electrical Connector Assy	-
36	AT159019	1	Tube	-
37	24M7055	2	Washer	8.400 X 16 X 1.600 mm
40	AT152517	1	Filter	-
41	19M8093	2	Cap Screw	M10 X 100
42	12M6791	2	Lock Washer	10.200 mm
43	24M7028	2	Washer	10.500 X 20 X 2 mm
44	14M7274	2	Nut	M10
