Открытый узел

HYDRAULIC PLUMBING

HYDRAULIC PLUMBING

HYDRAULIC PLUMBING

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

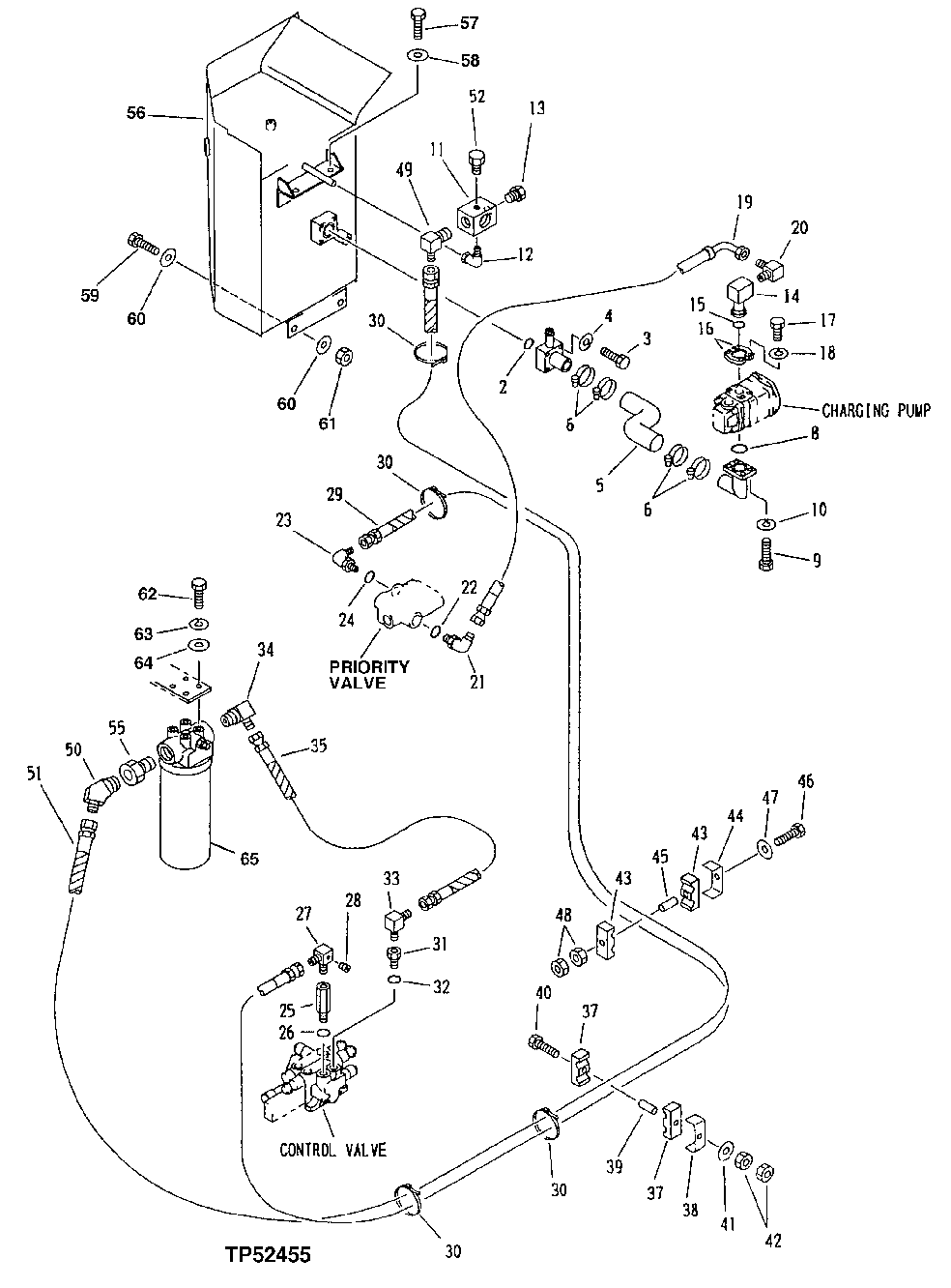

HYDRAULIC PLUMBING

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
2	AT122625	1	O-Ring	43.700 X 3.500 mm (1.720" X 0.138")
3	19M7935	4	Cap Screw	M10 X 55
4	12M6791	4	Lock Washer	10.200 mm
5	AT215411	1	Hydraulic Hose	-
6	R110531	4	Clamp	-
8	T116619	1	O-Ring	-
9	19M7168	4	Cap Screw	M10 X 30
10	12M6791	4	Lock Washer	10.200 mm
11	AT215415	1	Junction Block	-
12	AT179788	1	Elbow Fitting	-
13	AT153341	1	Plug	-
14	AT215412	1	Structural Tube	-
15	T78313	1	O-Ring	32.918 X 3.531 mm (1.296" X 0.139")
16	H61354	2	Flange Fitting	-
17	19M7550	4	Cap Screw	M10 X 35
18	12M6791	4	Lock Washer	10.200 mm
19	AT215417	1	Hydraulic Hose	-
20	T115821	1	ELBOW FITTING	-
21	AT215420	1	Elbow Fitting	-
22	T59014	1	O-Ring	24.994 X 3.531 mm (63/64" X 0.139")
23	AH76990	1	Elbow Fitting	-
24	T59014	1	O-Ring	24.994 X 3.531 mm (63/64" X 0.139")
25	AT215275	1	Electrical Connector Assy	-
26	R26906	1	O-Ring	19.177 X 2.464 mm (0.755" X 0.097")
27	AT215276	1	Elbow Fitting	-
28	T116250	1	FITTING PLUG	-
29	AT215277	1	Hydraulic Hose	-
30	H77698	4	Tie Band	-
31	AT215441	1	Electrical Connector Assy	-
32	R26906	1	O-Ring	19.177 X 2.464 mm (0.755" X 0.097")
33	AT215419	1	Elbow Fitting	-
34	T115821	1	ELBOW FITTING	-
35	AT153141	1	Hydraulic Hose	-
37	AT153128	2	Clamp	-
38	AT158769	1	Clamp	-
39	AT152626	1	Line	-
40	19M7385	1	Cap Screw	M10 X 70
41	24M7028	1	Washer	10.500 X 20 X 2 mm
42	14M7274	2	Nut	M10
43	AT153128	2	Clamp	-
44	AT158769	1	Clamp	-
45	AT152626	1	Line	-
46	19M7385	1	Cap Screw	M10 X 70
47	24M7028	1	Washer	10.500 X 20 X 2 mm
48	14M7274	2	Nut	M10
49	AT153142	1	Elbow Fitting	-
50	T115824	1	Elbow Fitting	-
51	AT215418	1	Hydraulic Hose	-
52	TH100653	1	Fitting Plug	-
55	T116165	1	ADAPTER	-
56	AT215416	1	Hydraulic Reservoir	-
57	19M8029	2	Cap Screw	M16 X 30
58	T116256	2	Washer	-
59	19M7488	2	Cap Screw	M16 X 40
60	T116256	4	Washer	-
61	14M7276	2	Nut	M16
62	19M7402	4	Cap Screw	M10 X 25
63	12M6791	4	Lock Washer	10.200 mm
64	24M7028	4	Washer	10.500 X 20 X 2 mm
65	AT179431	1	Filter	-
