TRANSMISSION OIL COOLER PLUMBING ( - 000073)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT152906	2	Bracket	-
2	19M7166	4	Cap Screw	M10 X 20
3	12M6791	4	Lock Washer	10.200 mm
4	-	1	Part 4	( AT152920 NO LONGER AVAILABLE), (SUB AT159036 ) (ALSO ORDER AT159019, AT159020 AND AT159021)
5	AT152490	4	Isolator	(SUB FOR T116144)
6	14M7273	16	Nut	M8
7	24M7055	8	Washer	8.400 X 16 X 1.600 mm
8	-	1	Part 8	( AT152921 NO LONGER AVAILABLE)
10	-	1	Part 9	( AT152922 NO LONGER AVAILABLE)
12	AT152624	2	Isolator	-
13	AT152625	1	Plate	-
14	AT152626	1	Line	-
15	19M7742	1	Cap Screw	M10 X 65
16	24M7028	1	Washer	10.500 X 20 X 2 mm
17	12M6791	1	Lock Washer	10.200 mm
18	14M7274	1	Nut	M10
19	-	5	Part 17	-
20	TH101976	1	Adapter Fitting	(SUB FOR AT153353)
21	AT152907	1	Tee Fitting	-
22	TH101976	1	Adapter Fitting	(SUB FOR AT153353)
23	AT152908	1	Check Valve	-
24	AT152919	1	Elbow Fitting	-
25	AT152923	1	Hydraulic Hose	-
27	AT153335	1	Adapter Fitting	-
28	AT152924	1	Tee Fitting	-
29	AT153170	1	Adapter Fitting	-

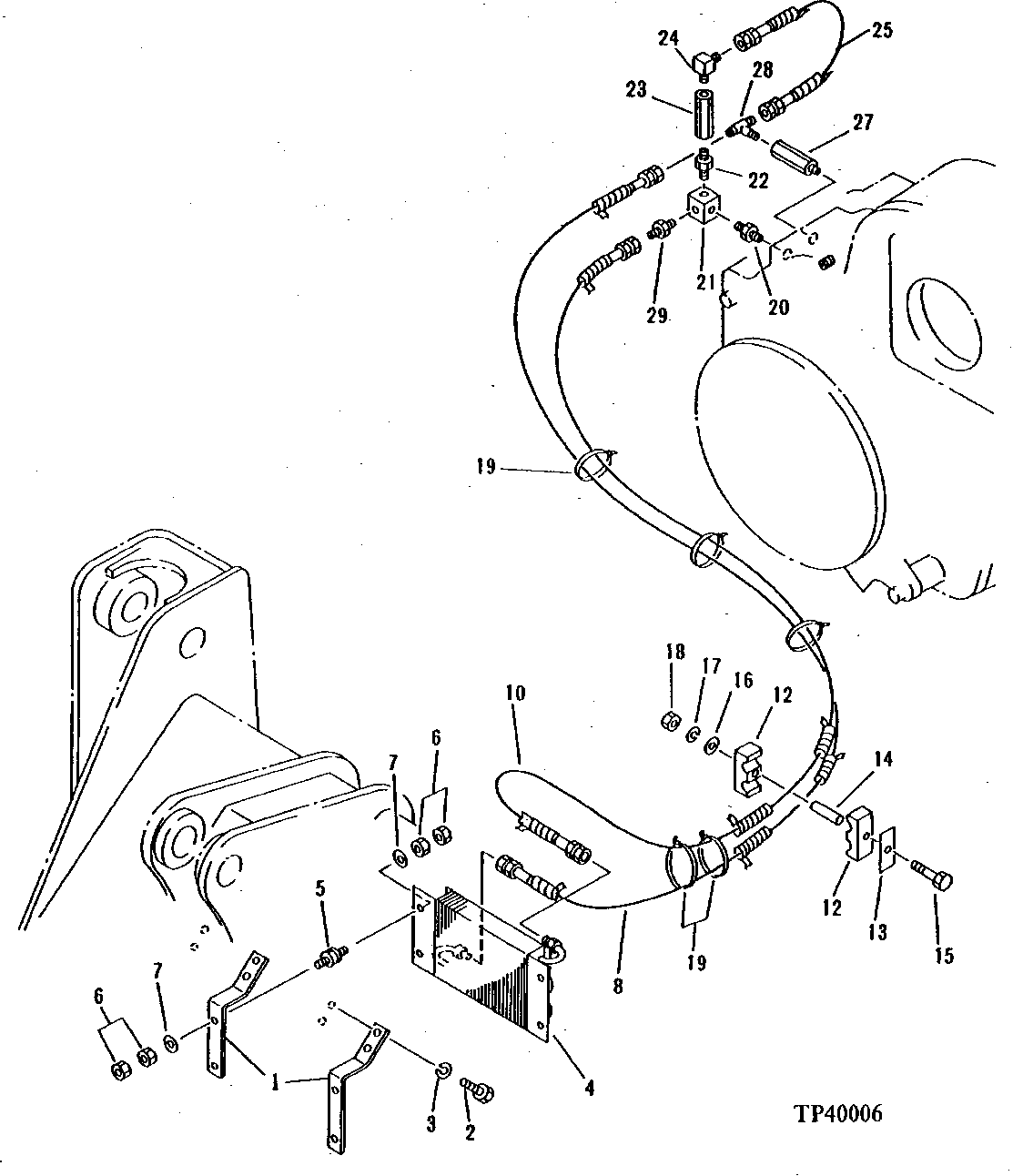

TRANSMISSION OIL COOLER PLUMBING ( - 000073)
