CAB GLASS ( - 000153)

CAB GLASS ( - 000153)

CAB GLASS ( - 000153)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

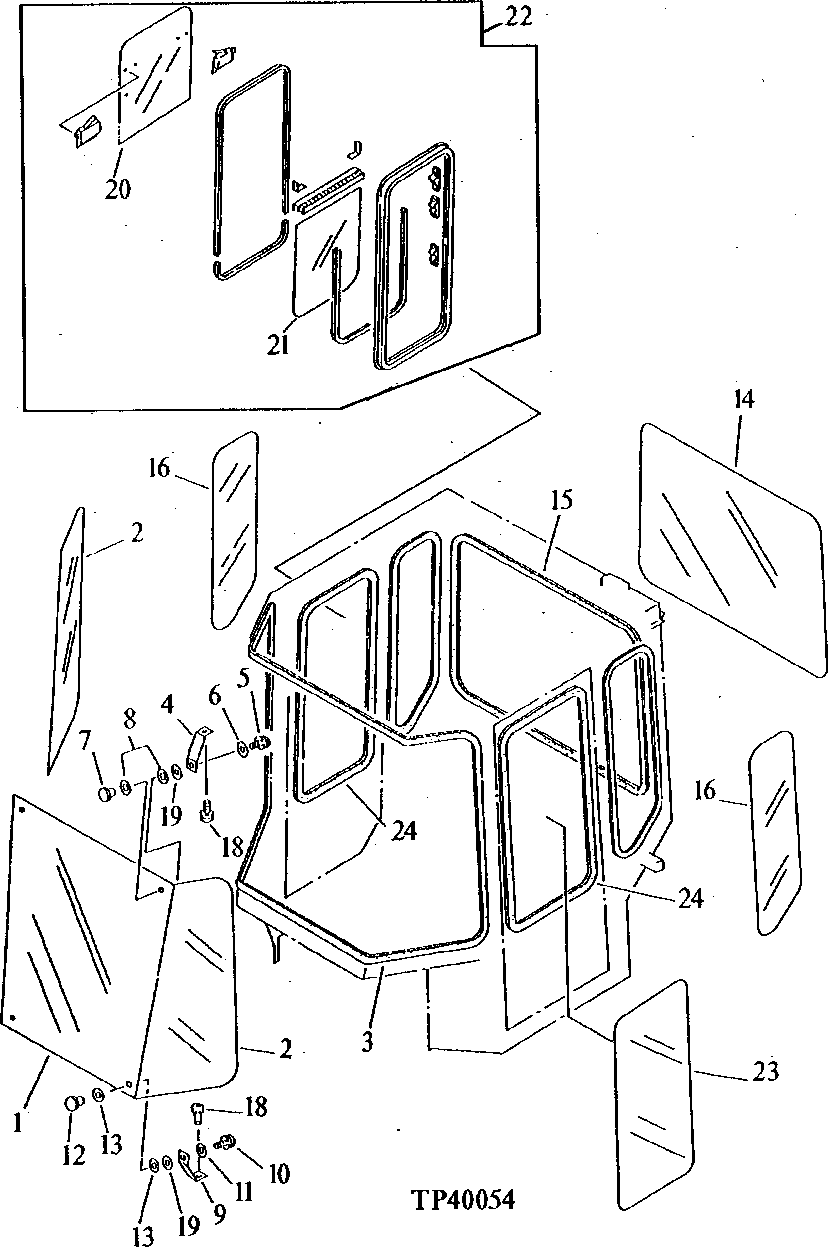

CAB GLASS ( - 000153)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT153250	1	Windowpane	-
2	AT153251	2	Windowpane	-
3	AT153252	1	Seal	-
4	AT153253	2	Bracket	-
5	21M7246	2	Screw	M6 X 16, (SUB FOR T116125, ALONG WITH 24M7105 AND 12M7006)
5	24M7105	2	Washer	6 X 12 X 1.600 mm
5	12M7006	2	Lock Washer	6 mm
6	24M7054	2	Washer	6.400 X 12 X 1.600 mm
7	AT153254	2	Nut	-
8	AT153255	4	Washer	-
9	AT153256	2	Bracket	-
10	21M7246	2	Screw	M6 X 16, (SUB FOR T116125, ALONG WITH 24M7105 AND 12M7006)
10	24M7105	2	Washer	6 X 12 X 1.600 mm
10	12M7006	2	Lock Washer	6 mm
11	24M7054	2	Washer	6.400 X 12 X 1.600 mm
12	AT153254	2	Nut	-
13	AT153255	4	Washer	-
14	AT153258	1	Windowpane	-
15	AT152453	1	Seal	-
16	AT153257	2	Windowpane	-
18	21M7246	4	Screw	M6 X 16, (SUB FOR T116125, ALONG WITH 24M7105 AND 12M7006)
18	24M7105	4	Washer	6 X 12 X 1.600 mm
18	12M7006	4	Lock Washer	6 mm
19	24M7054	4	Washer	6.400 X 12 X 1.600 mm
20	AT153244	1	Windowpane	-
21	AT153245	1	Windowpane	-
22	-	1	Part 27	(SUB FOR AT153242)
23	AT153241	1	Windowpane	-
24	AT136494	2	WEATHERSTRIP	-
